一英寸通径法兰连接式球阀结构设计

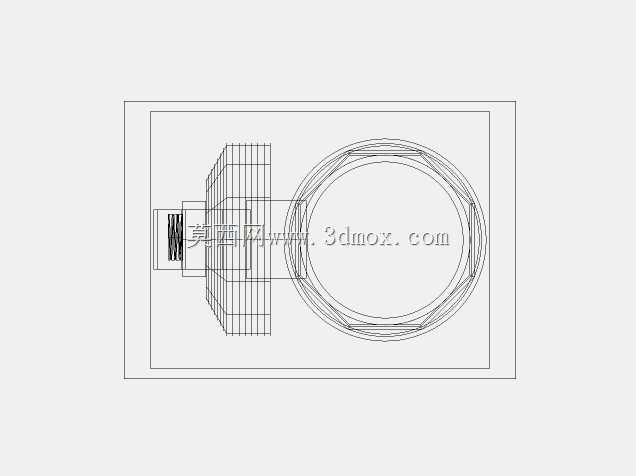

　　在民用供水、小型工业循环水、暖通管路等场景里，1英寸通径的球阀是管路截断控制的常用部件，这类阀门的核心作用是通过阀芯90度旋转实现管路通断，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无缩径，介质流经的压力损失极低，很适合对通流效率有要求的清水、低粘度流体管路。这款球阀采用法兰连接结构，和同通径的1英寸管道对接时，法兰端面的密封槽可适配橡胶或聚四氟乙烯垫片，安装时只需对齐法兰螺栓孔，均匀锁紧螺栓即可完成固定，不需要在管端加工外螺纹，后期拆卸维护也更方便，尤其适合管路排布紧凑、后期需要频繁拆装检修的支路节点。从结构设计逻辑来看，这款球阀的核心部件包含带圆形通孔的球形阀芯、两侧PTFE密封阀座、阀杆、

　　操作手柄连接端以及两端法兰结构，建模时严格匹配1英寸公称通径的流道尺寸，阀芯通孔直径与管道通径保持一致，避免出现通流截面突变引发的紊流、压损增大问题；阀杆与阀芯的连接采用扁方定位结构，可保证旋转过程中无旷量，开关位置的定位精度更高，不会出现过位关闭不严或者开不到位的情况。外形尺寸方面，两端法兰的螺栓孔中心距、法兰厚度、密封面外径均遵循对应压力等级的法兰尺寸规范，安装时不需要额外加工转接件，可直接与标准1英寸法兰管道对接；阀体中部的连接螺栓排布均匀，保证密封面受力一致，避免局部压合不紧出现渗漏。实际选型应用时，这类1英寸球阀常被用在建筑给排水的入户支路、小型设备的冷却水进出水口、净水设备的管路节点，它的结构简单，密封可靠，

　　日常操作只需扳动手柄旋转90度即可完成开关，不需要多圈旋转，操作人员可通过手柄方向直观判断阀门开关状态，能有效避免误操作。建模过程中对阀芯与阀座的配合间隙做了合理预留，既保证密封面有足够的预紧压力实现零渗漏，又不会因为过盈量过大导致操作力矩过高，长期使用也不容易出现密封件过度磨损的问题；阀杆部位的密封采用填料函结构，可通过压紧填料压盖补偿长期使用产生的磨损泄漏，延长阀门整体使用寿命。
