丰田章男50缸径50行程拉杆式液压缸

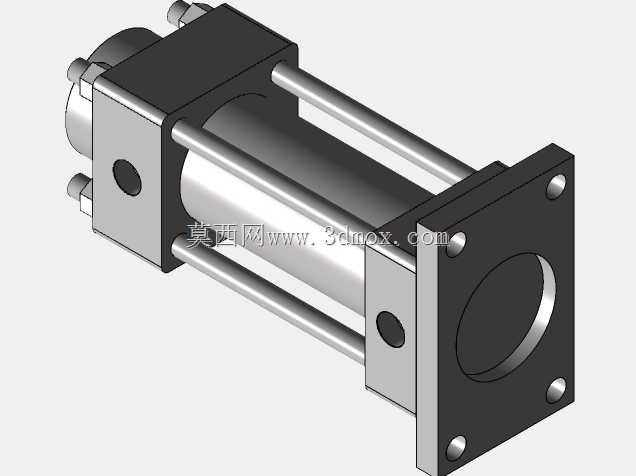

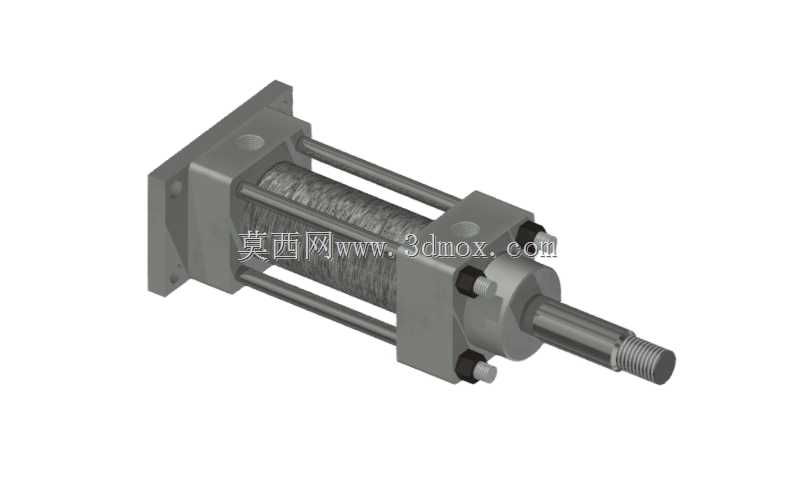

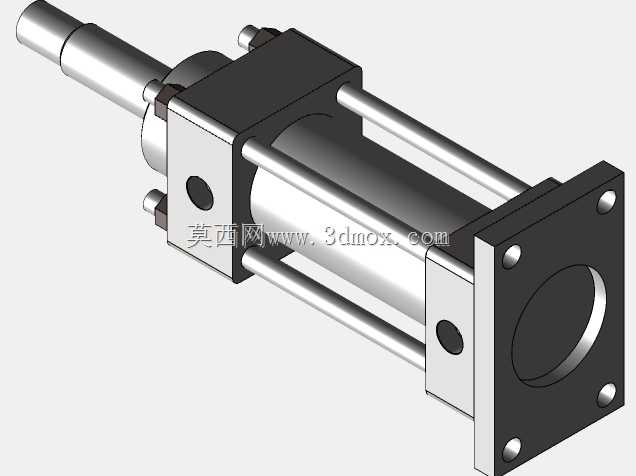

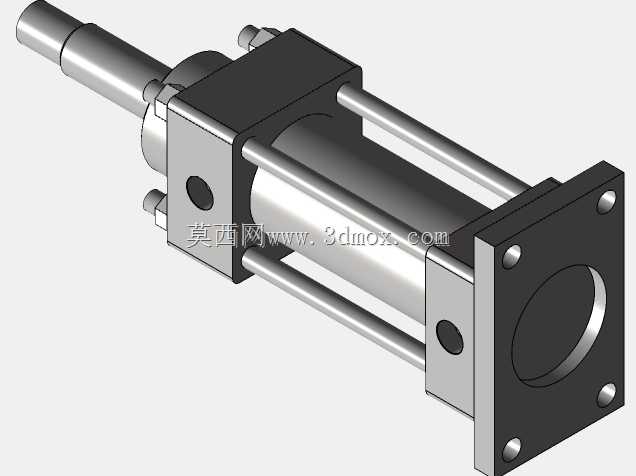

　　这款拉杆式液压缸在液压传动系统中承担直线往复执行功能，常见于工业自动化生产线的工装夹紧工位、物流设备的举升机构、专用车辆的作业动作驱动单元，也可适配小型液压站配套的推料、定位、压装工序，在需要稳定直线推力输出、行程控制精度要求适中的工况下适配性较强。从结构设计来看，该油缸采用经典的四拉杆锁紧结构，四根高强度拉杆贯穿前后端盖与缸筒，通过两端螺母预紧实现缸体的密封锁紧，这种结构的优势在于拆装维护便捷，密封件更换时无需复杂专用工装，同时缸体承压后的受力分布更均匀，能在额定工作压力下长期保持结构稳定性，避免端盖渗漏或变形问题。缸径设定为50毫米，对应无杆腔作用面积约19.6平方厘米，在常规16MPa系统压力下可输出约31kN的额定推力，

　　50毫米的行程长度适配短行程高频往复的作业场景，不会因活塞杆伸出过长导致导向套偏磨，能有效延长密封件与导向元件的使用寿命。安装端采用标准法兰式安装结构，安装面加工有定位止口，可与设备安装基座实现快速同轴定位，法兰上的安装孔位符合通用液压油缸安装尺寸规范，无需额外加工过渡转接板即可完成装配，降低设备改造成本。活塞杆端部采用外螺纹连接形式，配套锁紧螺母可直接与负载摆耳、连接头或推板装配，螺纹规格匹配通用液压附件的连接标准，适配不同工况下的负载连接需求。缸体外部的活塞杆表面做了硬化处理，表面粗糙度控制在合理区间，既能降低往复运动时的密封件磨损，也能抵御常规工况下的粉尘、水汽侵蚀，导向套内置耐磨环与双唇密封结构，

　　可同时实现压力油密封与外部防尘，避免液压油外泄与外部杂质进入缸体内部。设计过程中充分考虑了油缸的受力平衡性，活塞杆与缸筒、导向套的同轴度公差控制在严格范围内，往复运动时不会出现卡滞、爬行问题，进出油口布置在缸体两侧的合理位置，接管后不会与周边设备结构产生干涉，可适配不同方向的管路排布需求，在紧凑型设备的安装空间内也能顺利布置。
