三美R-14A221微型直流驱动泵结构

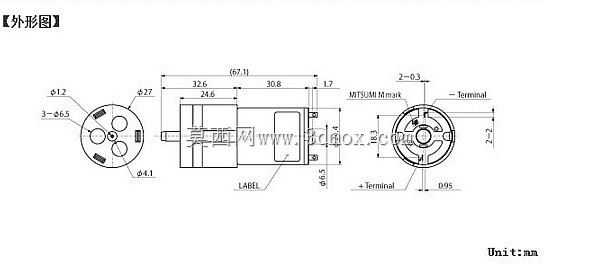

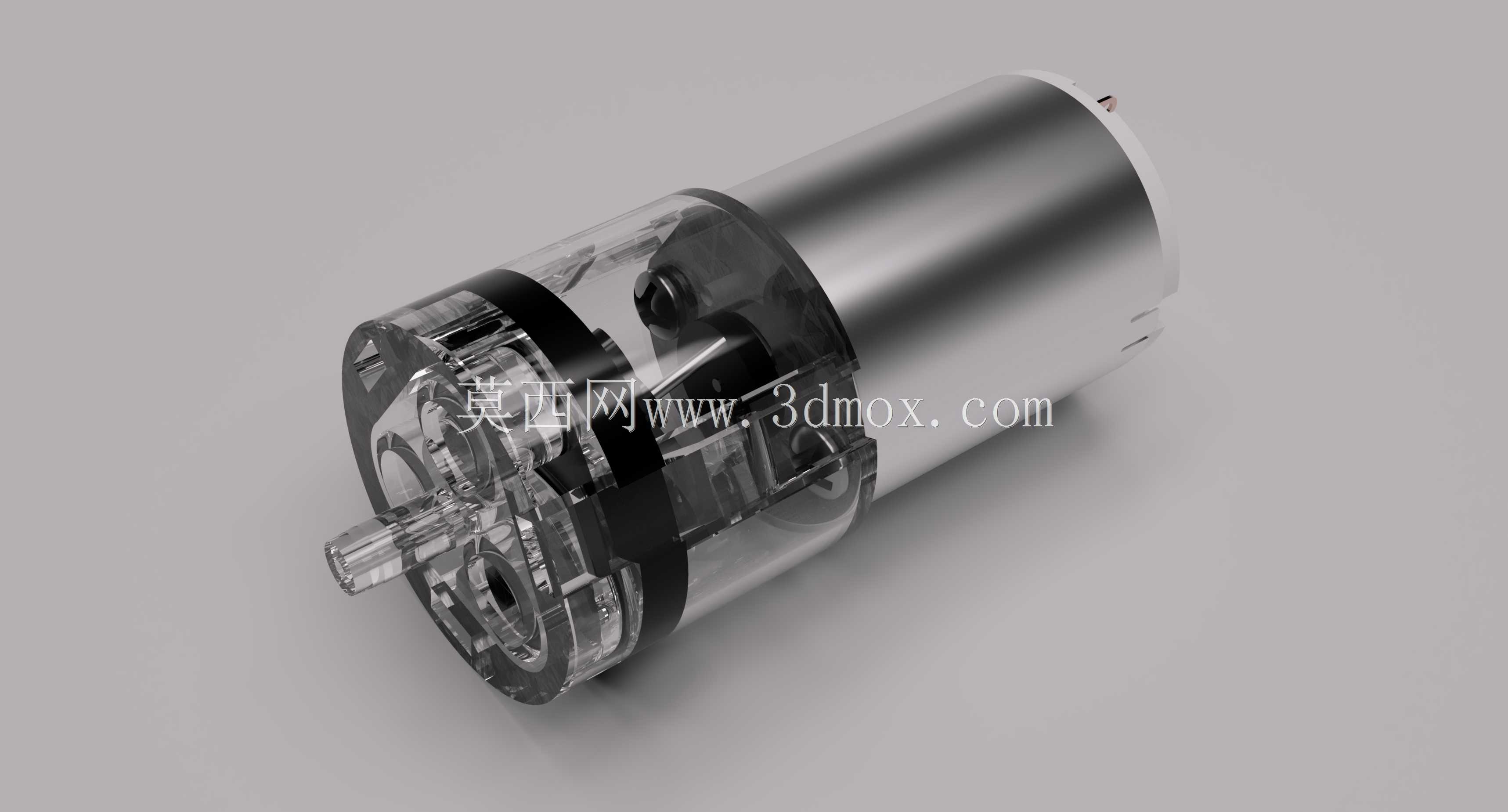

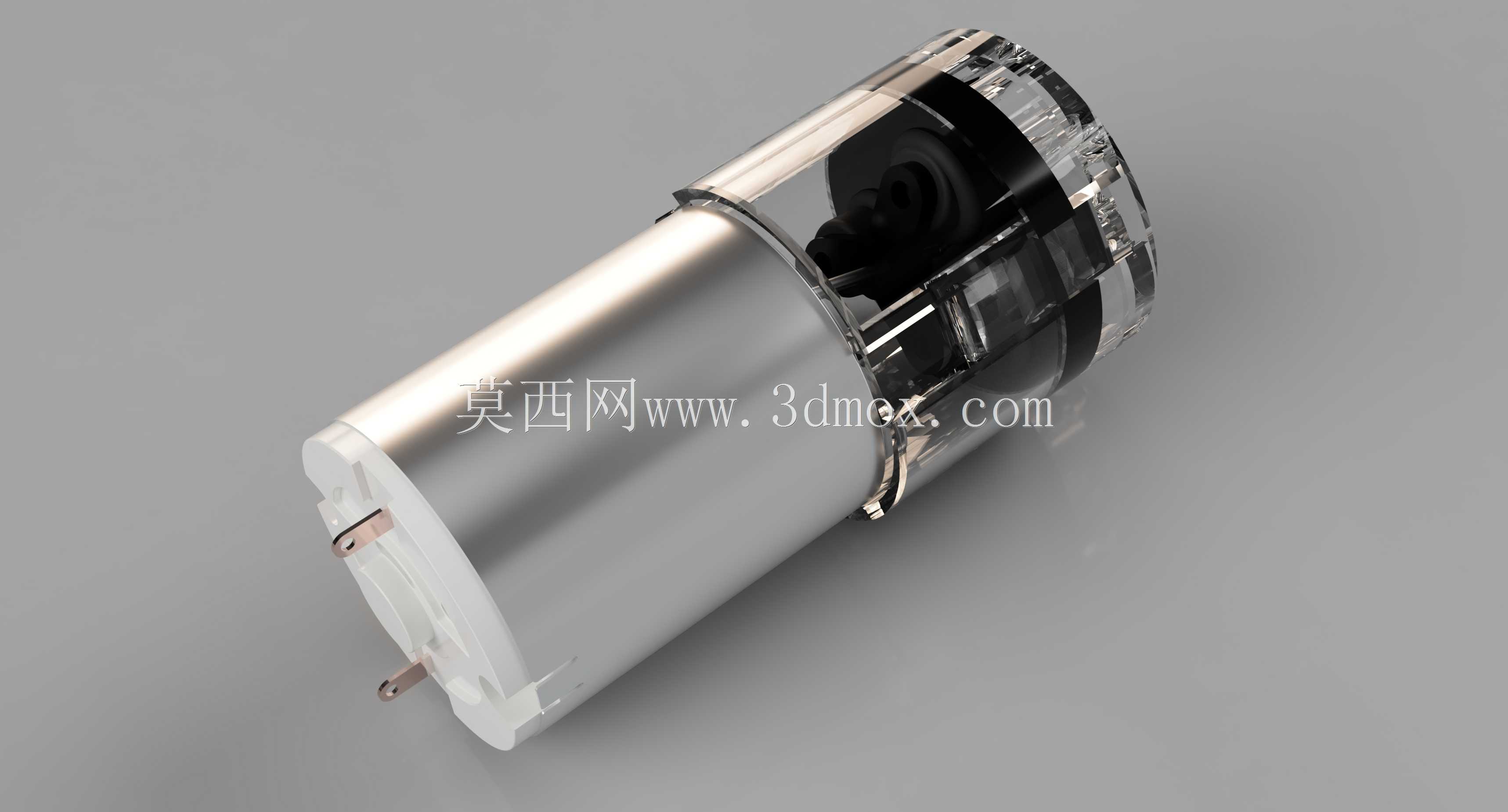

　　这款微型直流驱动泵在小型流体输送场景中适配性极强，日常做小型DIY装置、桌面级实验设备、小型气动回路搭建时经常会用到这类元件，不少做泡泡机、小型负压吸附装置、微型气路实验台的结构工程师，都会优先选这类成熟的量产泵型做方案适配。从结构上看，它采用电机与泵腔直连的同轴布局，动力段是常规的圆形直流电机壳体，表面做了哑光金属质感的壳体处理，泵头段采用透明PC材质封装，能直接观察到内部的偏心摆轮、密封膜片与气室结构，这种透明设计在做原理验证、故障排查时非常方便，不用拆解泵体就能直接看到内部运动件的运行状态，做教学演示或者样机调试的时候能省不少排查时间。泵的输出轴端是标准的圆柱形出气接口，外径匹配常规的3mm或者4mm硅胶气管，

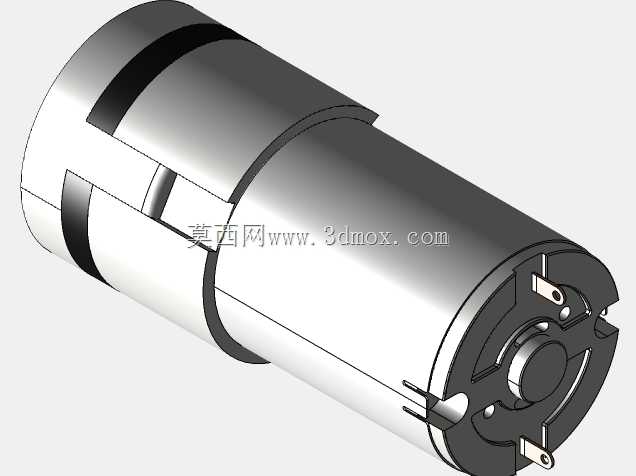

　　做气路连接的时候不需要额外做转接头，直接套上气管再用扎带固定就能实现密封，适配绝大多数小型气动回路的管路规格。安装边界上，电机段的圆柱壳体直径属于常规130/140级电机的通用尺寸，做安装固定的时候可以直接选用市面上通用的电机卡箍、L型固定支架，不需要单独开模做定制安装件，泵体总长度控制在极小的范围内，整体重量很轻，哪怕是装在轻量化的3D打印结构件上，也不会给整体机架带来过多的负载，做便携类小型装置的时候优势非常明显。功能特性上，这类隔膜式直流泵不需要额外加注润滑油，泵腔内部的密封膜片将动力段与流体通路完全隔开，输送气体的时候不会带入油污，对洁净度有一定要求的小型气路场景也能适配，比如小型桌面真空吸附平台、DIY手持式真空吸盘、

　　小型鱼缸增氧回路都能直接使用。它的工作电压适配常规的低压直流供电，和常见的锂电池、桌面直流电源输出电压匹配，不需要额外做升压降压电路就能直接驱动，做便携装置的时候电路设计难度很低。设计思路上，这款泵把偏心驱动结构完全集成在泵头内部，电机输出的旋转运动通过偏心轮转化为膜片的往复摆动，依次完成进气、压缩、排气的循环，内部的单向阀片采用轻薄的弹性材质，响应速度快，低压驱动下就能快速开启闭合，不会出现低转速下气路密封失效的问题。做结构选型的时候要注意，这类微型泵的输出压力和流量都属于小功率级别，不能用来做长距离流体输送或者高压气路的动力源，只适合小流量、低压力的气路场景，安装的时候要尽量保证泵体轴线水平，

　　避免倾斜状态下内部膜片受力不均导致的寿命缩短，泵体和安装机架之间最好加一层薄的橡胶减震垫，因为电机高速运转加上偏心轮的往复运动，会产生一定的高频振动，加减震垫既能降低运行噪音，也能避免振动传递到机架上影响其他敏感元件的工作。在做三维建模复刻的时候，要重点注意泵头和电机段的同轴度公差，两个部分的连接止口尺寸要留够配合间隙，过紧的话装配的时候会压坏泵头的塑料壳体，过松的话会出现运行时的同轴度偏差，导致振动噪音变大。输出接口的位置要和泵头内部的气室对齐，建模的时候不要把接口位置做偏，否则会出现气路堵塞的问题。电机尾部的散热端盖要保留足够的通风间隙，不要在建模的时候把尾部完全封死，否则长时间运行会导致电机散热不畅，出现过热停机的问题。这类泵在消费电子类DIY作品、学生科创项目、小型桌面实验设备里的出镜率非常高，因为它的供应链非常成熟，采购成本低，性能稳定，不需要做复杂的二次开发就能直接集成到结构里，很多做小型创意装置的设计师都会把它作为标准件纳入自己的选型库，做结构设计的时候直接调用现成的三维模型，就能快速完成整体装配的干涉检查，不用自己从零开始测绘，能省不少前期设计的时间。
