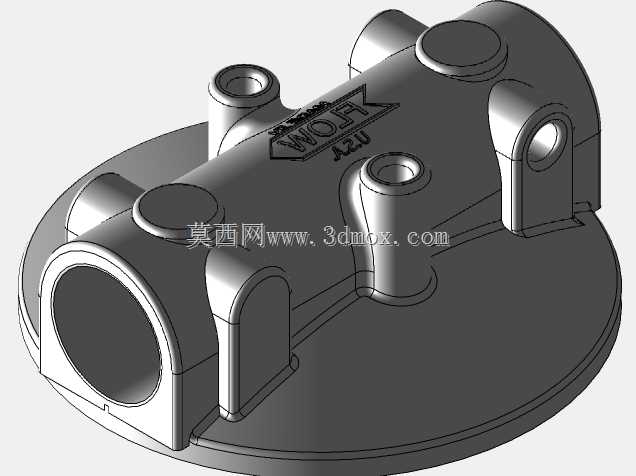

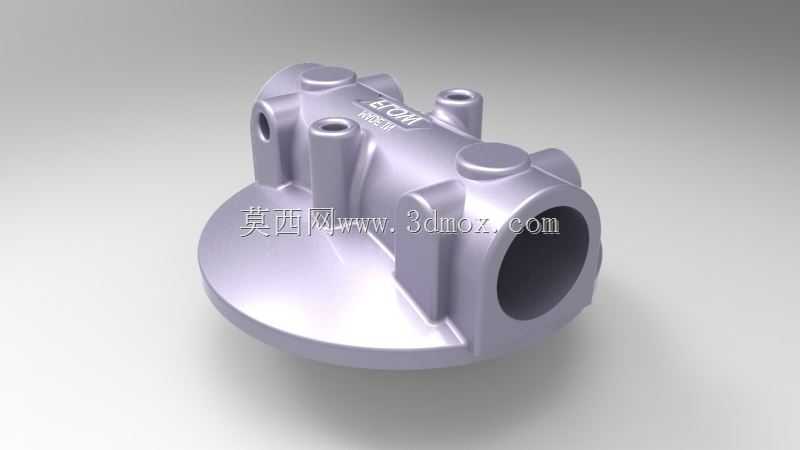

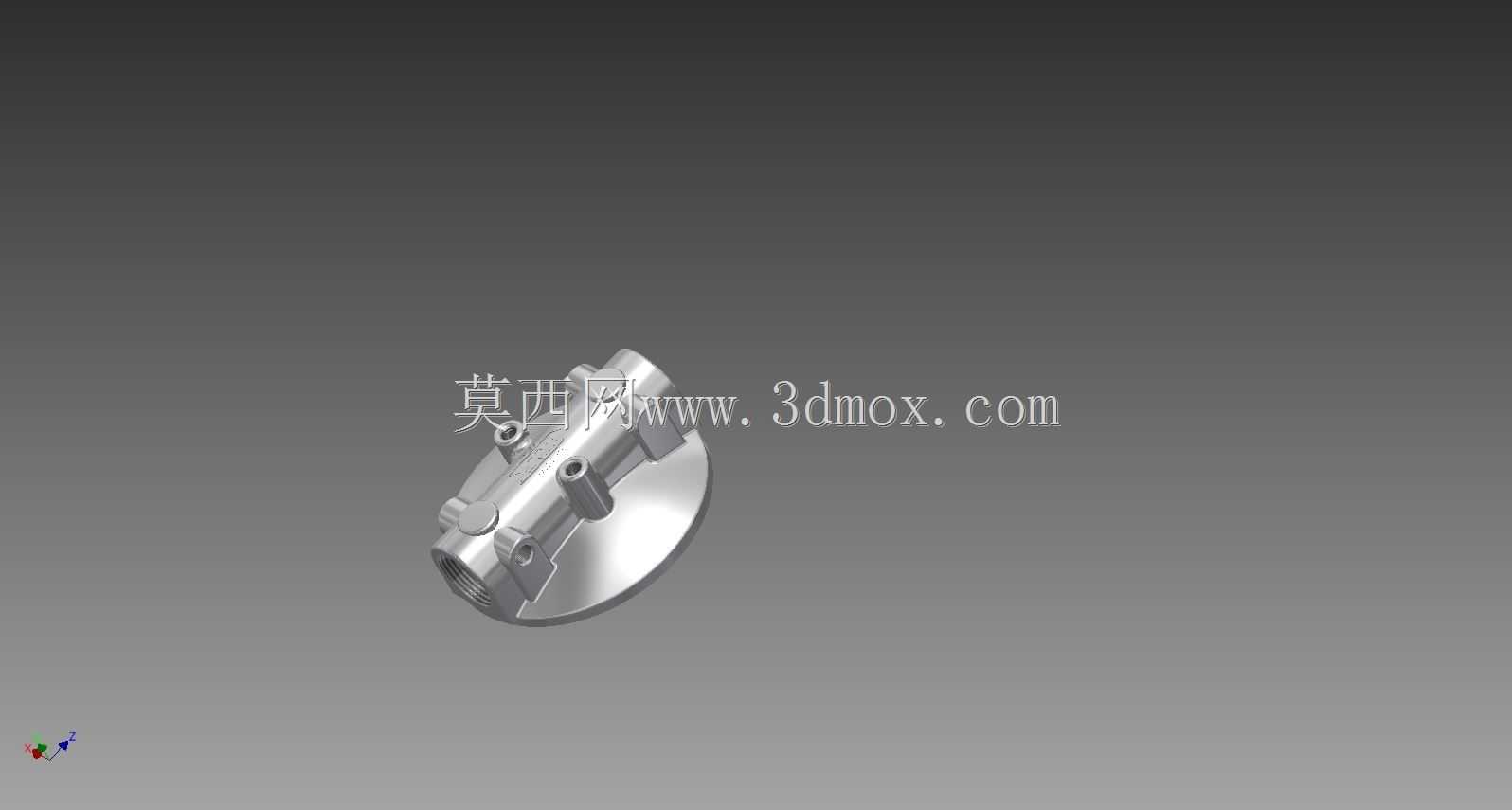

5英寸旋装式燃油机油滤清器连接头结构

　　在中小型内燃机的燃油供给、润滑回路布设中，这类适配5英寸旋装滤罐的滤头是很容易被忽略但直接影响运维效率的核心连接件，不少刚入行的结构设计人员做油路集成时，常把滤头当成简单的通油块处理，实际落地后才会发现安装干涉、密封失效、旁通油路不通的各类问题。这个滤头的核心作用是作为旋装滤清器与设备油路的衔接载体，一方面要给旋装滤罐提供可靠的螺纹安装基准，另一方面要完成进油、出油回路的分流，同时预留额外的测压、旁通或者传感器安装接口，适配不同主机厂的油路配置需求。

　　从实际应用场景来看，这类滤头广泛用在小型发电机组、农用机械、小型工程机械以及商用车辆的辅机油路中，5英寸规格的旋装滤本身额定流量不大，适配排量在2-6L区间的内燃机，不管是燃油系统的粗滤、精滤段，还是润滑系统的机油过滤回路，只要匹配对应通径的旋装滤罐，都可以通过这个滤头完成集成安装。不同于大流量机组用的法兰连接多联滤座，这个单滤头的结构更紧凑，适合安装空间局促、维护通道狭窄的设备布局，不需要额外的安装支架，直接通过滤头本体的法兰面就能固定在发动机缸体或者油路集成块上。

　　设计层面上，这个滤头首先要解决的是密封可靠性问题，旋装滤拧紧时的轴向压紧力需要通过滤头的密封面均匀传递，所以密封端面的平面度公差要控制在0.05mm以内，表面粗糙度不低于Ra1.6，避免橡胶密封圈受压不均出现渗油。和滤罐连接的螺纹采用标准1英寸sch40管螺纹，牙型角55度，配合滤罐自带的密封胶圈，不需要额外缠生料带就能实现可靠密封，螺纹的有效啮合长度控制在12-15mm，既保证连接强度，又避免拧入过深顶坏滤罐内部的止回阀结构。进出口的通径匹配1英寸sch40管路，通流截面经过平滑过渡，没有直角锐边，能减少油路的压力损失，额定工况下的压降控制在0.02MPa以内，不会影响燃油泵或者机油泵的供油效率。

　　很多人没注意到的是这个滤头侧面预留的两个3/8英寸螺纹端口，这两个端口不是冗余设计，实际使用中可以根据需求接压力传感器、油温传感器，或者接旁通阀的回油管路，也可以作为排气接头使用，在初次加注燃油或者更换滤罐后，不用拆解主油路就能通过这个端口排净滤腔内部的空气，避免柴油机出现气阻无法启动的问题。这两个小端口的位置做了凸起加强，避免安装接头时因为拧紧力矩过大导致本体开裂，螺纹孔的深度控制在10mm，既保证接头连接强度，又不会打通主油腔造成内泄。

　　安装边界方面，这个滤头的本体采用压铸铝合金材质，整体重量不到0.8kg，安装法兰面的三个固定孔呈120度均布，适配M8的固定螺栓，螺栓的拧紧力矩控制在22-25N·m，避免力矩过大压裂铝合金本体。滤头安装后，旋装滤罐的轴向伸出长度为127mm也就是5英寸，径向最大轮廓直径110mm，设计周边安装空间时，需要预留至少150mm的径向操作空间，方便使用机滤扳手拆装滤罐，轴向方向要预留至少50mm的操作间隙，避免滤罐拧紧时和周边的管路、线束发生干涉。油口的连接方向可以根据设备的管路走向调整，不管是侧进侧出、上进下出还是斜向布置，只要保证滤头的安装法兰面处于水平状态，就能保证滤罐垂直安装，避免滤罐倾斜导致内部的滤纸无法完全浸泡在油液中，影响过滤效率。

　　从结构强度来看，滤头的本体壁厚最小处为4mm，经过1.5倍额定工作压力的耐压测试，也就是1.2MPa的保压测试下没有变形、渗漏问题，完全满足内燃机燃油系统0.3-0.5MPa、机油系统0.4-0.6MPa的工作压力要求。内部的油道采用等截面设计，没有局部缩径或者死角，避免油液长期滞留形成积碳或者杂质沉积，堵塞油道。和滤罐对接的中心出油口做了倒角导向，方便更换滤罐时快速对中，不会因为对位不准刮坏滤罐的密封圈。不少维修人员反馈过部分劣质滤头的中心孔没有倒角，换滤时密封圈被刮切，启动后很快出现漏油问题，这个结构细节在建模时很容易被忽略，但实际使用中直接影响产品的可靠性。

　　另外，这个滤头的表面采用阳极氧化处理，耐油污、耐轻度腐蚀，即使在工程机械的多尘、高湿工况下长期使用，也不会出现表面锈蚀导致螺纹粘连的问题，拆装维护时不需要额外涂抹防卡剂，就能轻松拧下旧滤罐。设计时也考虑了通用化问题，所有螺纹接口都采用标准管螺纹，不需要定制特殊接头，市面上常规的油管接头、传感器都能直接适配，降低了设备的运维配件成本。对于做小型内燃机动力单元设计的工程师来说，这个滤头的结构可以直接参考复用，只需要根据实际的油路压力调整壁厚，或者增减侧面的辅助接口数量，就能快速适配不同功率等级的机型，不用从零开始做油路块的设计，能大幅缩短研发周期。
