3M卡口过滤器连接适配支架结构

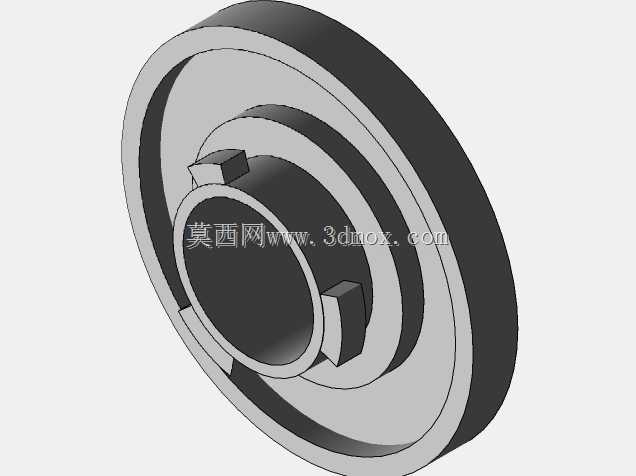

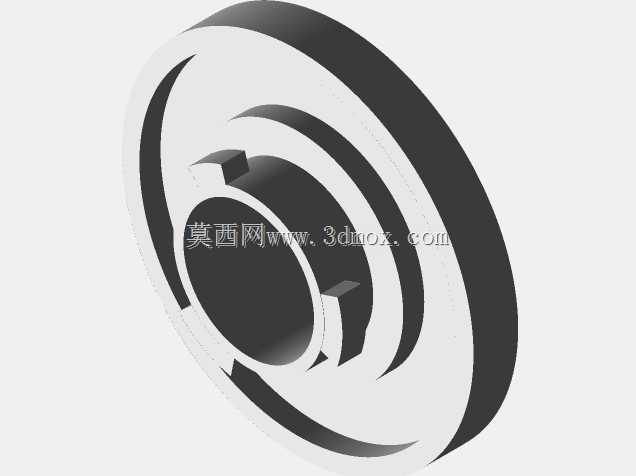

　　在呼吸防护过滤系统的管路衔接场景中，这类卡口适配结构承担着不同规格过滤元件与面罩、供气支路的对接功能，日常选型时经常会遇到标准3M过滤元件接口与定制化支架安装位不匹配的问题，这个适配结构就是为解决这类安装错位、密封失效的痛点设计的。从结构细节来看，整体采用同轴阶梯环形布局，外层为大直径定位环面，加工时预留了与支架安装位配合的径向间隙，安装时可直接卡入对应支架的环形卡槽，周向分布的三个凸台是核心的卡位受力结构，凸台的倒角尺寸经过反复调整，既保证卡入时的导向顺滑，又能在卡接到位后形成足够的轴向锁紧力，避免气流冲击下出现松脱移位。内层的阶梯孔是与过滤元件出气端对接的配合面，尺寸公差按照过渡配合设计，既不会因为过盈导致装配困难，

　　也不会因为间隙过大出现漏气隐患。很多现场装配的技术人员容易忽略密封件的配套设计，这个结构本身的金属或硬质打印材质无法实现端面的完全密封，必须搭配对应尺寸的O形硅胶圈或者平垫片，垫在适配结构与过滤元件、适配结构与支架的两个贴合端面之间，才能阻断气流从配合缝隙的旁通路径。如果应用在对颗粒物泄漏要求极高的场景，比如高浓度气溶胶环境下的防护支路，还可以在适配结构的内表面涂覆薄层压环氧树脂，等胶层完全固化后再投入使用，胶层可以覆盖3D打印或者机加工留下的微观孔隙，避免基材本身的疏松孔隙导致颗粒脱落进入下游气流，影响过滤后的空气质量。设计时的安装边界需要重点关注，轴向总长度要控制在支架与过滤元件的预留安装间距内，

　　不能因为适配结构的加入导致过滤元件安装后突出过多，影响佩戴或者设备的整体布局；外层定位环的外径要和支架的卡槽内径匹配，周向凸台的分布角度要和支架卡槽的缺口位置完全对应，装配时对准缺口推入后旋转小角度即可完成锁紧，不需要额外的紧固件，拆装效率很高，适合需要频繁更换过滤元件的使用场景。从受力角度分析，正常使用时气流的轴向作用力会作用在凸台的锁紧端面上，三个凸台均匀分布的布局可以把受力分散到三个点位，避免单点受力过大导致凸台断裂，凸台的根部做了圆角过渡处理，减少应力集中的问题，即使是采用光固化3D打印制作的样件，也能承受日常使用的插拔冲击力，不会出现根部开裂的情况。内孔的通径尺寸和原过滤元件的出气通径保持一致，

　　不会因为增加了适配结构就缩窄气流通道，避免增大呼吸阻力或者管路的压损，保证气流通畅。在实际的改装场景中，很多自制的防护面罩、小型除尘设备的进气支路都会用到这类适配结构，不需要改动原有支架或者过滤元件的结构，只需要加装这个适配环就能实现不同接口的兼容，大幅降低改装的加工成本，不需要重新开模制作对应的接口零件，小批量制作时不管是机加工还是3D打印都能快速产出，适配不同的使用需求。
