带滚柱端12英尺船用接驳通道结构

　　在港口、内河船舶靠泊作业的场景里，船岸之间、驳船与靠泊作业船舶之间的人员通行、小件工具转运始终是现场安全管控的核心环节，常规的临时跳板要么宽度不足无法满足双人错行需求，要么端部无自适应结构，在潮汐带来的船身起伏、装卸货导致的吃水变化过程中，很容易出现端部卡滞、跳板翘动甚至滑脱的风险，这款12英尺规格的接驳通道正是针对这类作业痛点设计的通行结构。从实际使用的边界条件来看，这款通道的有效通行宽度为3英尺，足够两名作业人员携带随身工具错身通过，也能满足小型手推工具车的通行需求，相比常规1.5-2英尺宽度的临时跳板，通行效率提升明显，也减少了人员侧身避让带来的失足风险。通道一端设置的滚柱结构是整个设计的核心功能点，在实际安装使用时，

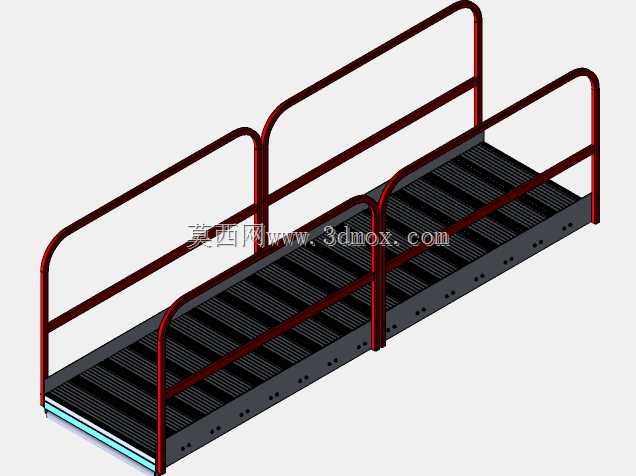

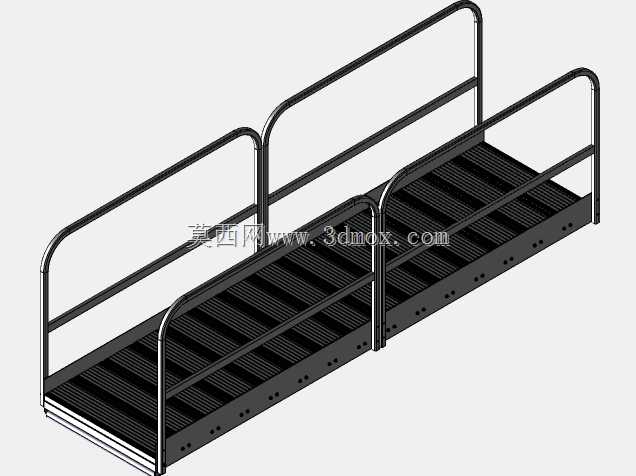

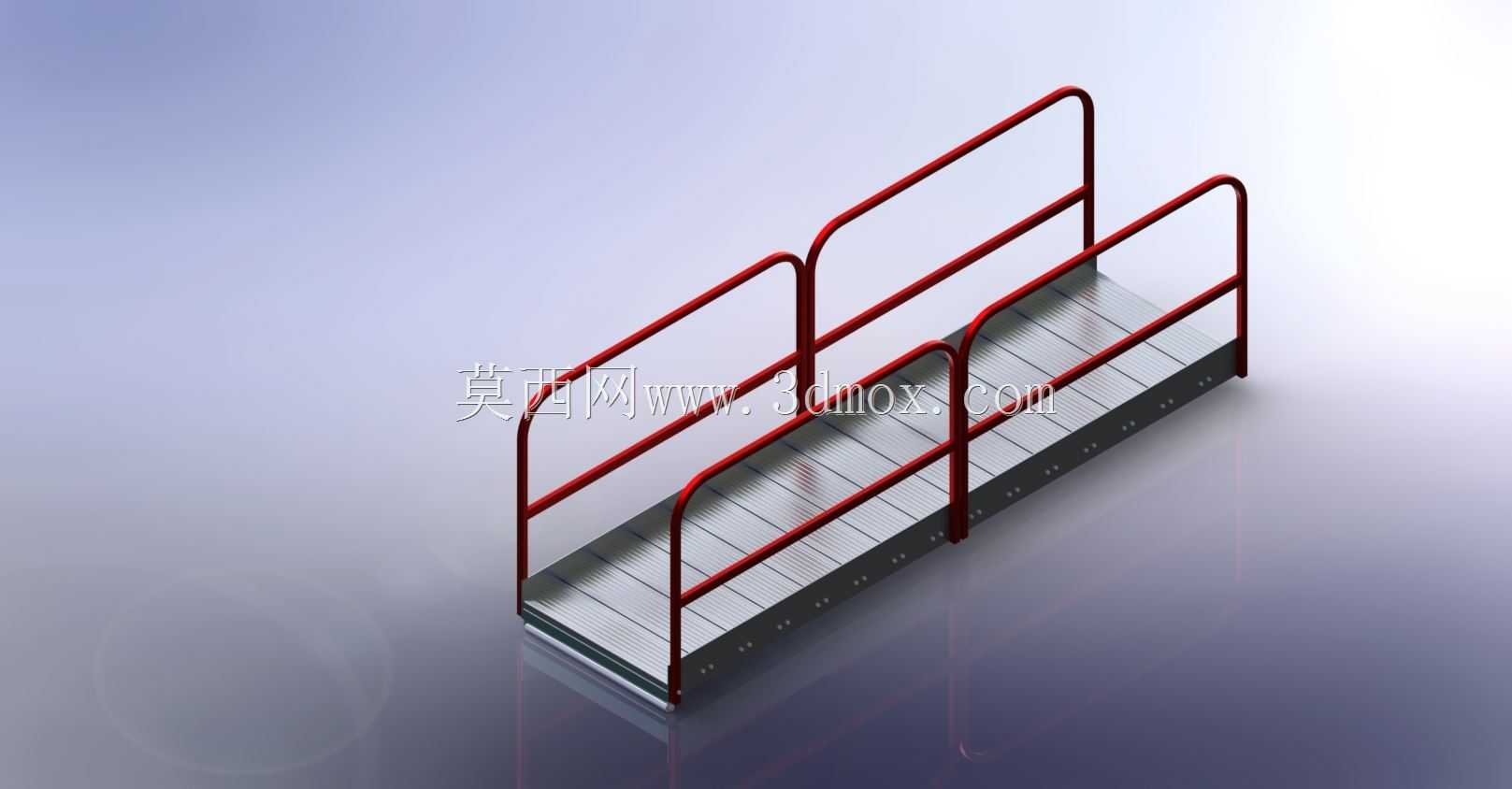

　　带滚柱的一端搭接在船舶甲板或者码头岸台的搭接面上，当船身随潮汐上下浮动、或者受风浪影响产生小幅横向摆动时，滚柱可以顺着搭接面做自适应滚动，不会像普通刚性端部的跳板那样，因为相对位移产生端部卡死、结构受剪变形的问题，也避免了刚性摩擦带来的异响和结构磨损，能适配一定范围内的高低差和角度变化，不需要作业人员频繁调整通道的搭接位置。从结构设计的细节来看，通道的主体承载面采用防滑花纹钢板拼接，每块钢板下方都有横向的支撑肋条做加强，肋条间距经过载荷核算，能满足单人携带30kg以内工具通行的载荷要求，不会出现板面踩踏变形的问题；两侧的护栏采用圆管弯折成型，分为上下两道横杆，中间设置竖向的支撑立柱，立柱间距控制在1米以内，

　　护栏高度符合船舶作业的安全防护要求，人员在通道上通行时可以随时扶靠，即使遇到船身小幅晃动也能保持身体平衡，护栏的所有焊接位置都做了圆角打磨处理，没有尖锐的焊渣和棱角，避免刮破作业人员的工作服或者造成磕碰伤害。在安装边界的考量上，这款通道的非滚柱端可以采用铰接或者螺栓固定的方式，连接在固定码头平台、趸船或者母船的甲板边缘，固定端的连接座预留了长条形的调节孔，可以根据现场的安装基面高度差做小幅的位置调整，适配不同的安装基面条件；滚柱端的搭接长度预留了足够的安全余量，即使船身处于最低潮位的位置，滚柱和搭接面的接触长度也能满足防滑脱的安全要求，不会因为船身下落导致通道端部脱出搭接面。从实际应用的场景延伸来看，

　　这款通道除了用于船岸之间的人员通行，也可以用在水上施工平台之间的临时通行、船舶甲板上不同高度平台之间的接驳，甚至在船厂的分段合拢作业中，作为两个分段之间的临时通行通道使用，相比现场临时焊接的简易跳板，这款通道的结构强度、防护性能都有更可靠的保障，不需要每次作业都临时制作通行结构，能重复周转使用，减少现场的临时加工作业量。在建模过程中，结构的配合精度也做了充分考量，滚柱和端部支架之间采用间隙配合，滚柱可以自由转动没有卡滞，护栏和主承载框架之间的焊接位置都做了贴合处理，没有虚焊、漏焊的结构缺陷，整体结构的重心经过校核，在正常搭接状态下不会出现侧翻的风险，即使通道上有人员通行，整体的结构稳定性也能满足安全作业的要求。另外通道的主框架采用型钢焊接成型，整体自重控制在合理范围内，不需要大型起重设备就能完成移位和安装，两名作业人员配合就可以完成通道的搭设和拆除作业，适合在需要频繁调整接驳位置的作业场景下使用，比如内河散货驳船在不同码头泊位靠泊时，可以快速完成通道的搭设，缩短作业准备的时间。
