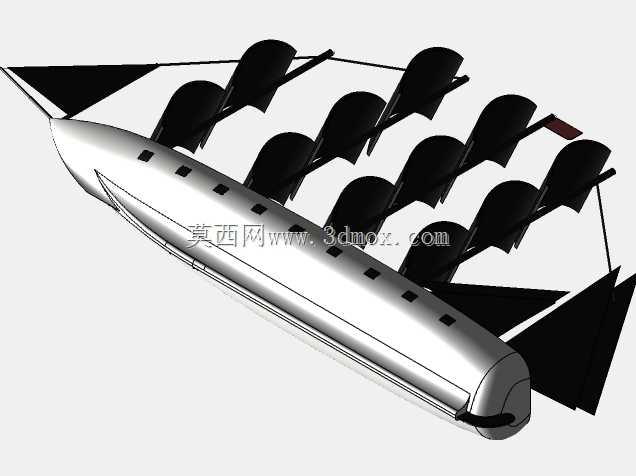

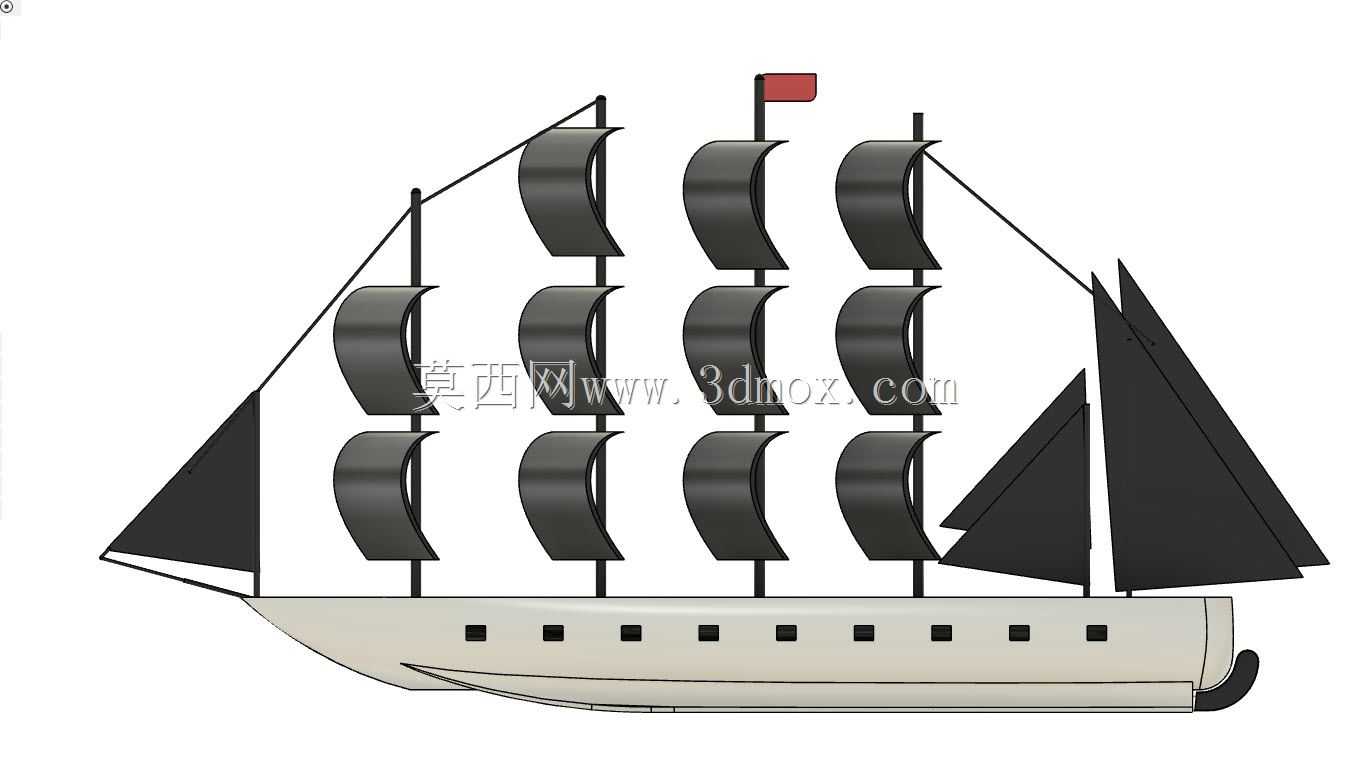

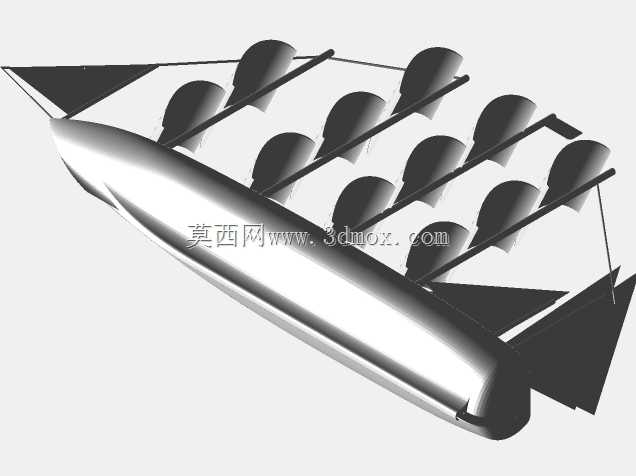

多桅仿古风帆木质帆船三维结构设计

　　做这个多桅帆船的结构建模时，最先要捋顺的是实际应用场景的适配逻辑——这类仿古帆船现在基本不承担远洋货运功能，核心落地场景集中在滨海文旅景区的观光体验、航海主题展馆的展陈教具、影视道具制作以及航海科普研学的实操演示载体，部分小型化同结构款也会作为高端航海主题的装饰摆件，所以建模时不能完全照搬古帆船的重载船体结构，要兼顾展示性与结构轻量化的平衡。

　　从实际用途倒推设计逻辑的话，首先要区分实船复刻和比例模型的结构差异，这次的建模走的是等比例缩微适配展陈与小型观光的路线，船体主壳采用流线型窄体设计，船首做前倾式切水结构，船尾保留古帆船的上翘式艉部造型，既还原古帆船的外形辨识度，也能降低航行时的兴波阻力。尺寸边界上，若做1:20比例的展陈模型，整体长度控制在1.2米左右，船身最大宽度0.28米，主桅最高处距船底基线0.95米，这个尺寸刚好适配常规展柜的内部容纳空间，不会出现超宽超高无法摆放的问题；如果是放大到10米级的实船观光款，所有结构件按比例放大后，要预留甲板观光通道的宽度，舷侧的炮窗位置不做通透开孔，改为装饰性内嵌结构，避免船体结构强度被削弱。

　　功能特性的拆解上，整套帆装系统是建模的核心难点，四组主桅沿船长方向等距排布，每根主桅上设置三层横向硬质帆骨支撑的弧面帆，区别于传统软帆的褶皱结构，这种弧面硬帆的建模要保证每片帆的弧度一致，受风面的曲率经过反复调整，既还原古帆船帆装的层叠视觉效果，也能在实船应用时提升受风效率，降低操帆的人力需求。船首设置三角斜帆，船尾设置纵帆，这两组辅助帆的结构要做可转动的铰接设计，对应实船航行时的侧风受力调整需求，建模时给帆与桅杆的连接位置预留0.5度的转动间隙，避免结构干涉。船体舷侧的方形舷窗沿船长方向等距排布，间距控制在船身长度的十二分之一，窗洞尺寸统一，既保证外形的规整性，实船应用时也能作为下层舱室的采光口，模型制作时可内嵌透光件模拟舱内照明效果。

　　设计思路上没有完全照搬历史上盖伦帆船的复杂索具结构，而是做了适度简化，去掉了过于细碎的静索、动索结构，保留核心的桅杆斜拉索与帆脚调节索的结构特征，既降低后续3D打印或者CNC加工的工艺难度，也不会破坏整体的外形辨识度。船体外壳做分块建模设计，船壳板沿肋骨方向排布，每块板的拼接缝隙做0.1毫米的内凹处理，模拟实船的木板拼接结构，船底做平缓的圆弧过渡，没有设置突出的龙骨鳍，适配浅水区航行或者静态摆放的稳定性需求，船底的压载舱位置预留了配重安装空间，不管是模型还是实船，都可以通过添加配重来降低重心，避免侧翻。

　　安装边界的考量上，所有桅杆与船体甲板的连接位置都做了方形插接基座，基座嵌入甲板下方的横梁结构，保证桅杆安装后的结构强度，不会出现受外力后歪斜的问题；帆与帆骨的连接位置做卡槽式设计，安装时直接卡入即可，不需要额外的粘接固定，方便后续的拆装维护。船首的旗杆位置预留了标准的旗帜安装孔，可适配不同尺寸的标识旗帜安装；船尾的舵叶结构做铰接式连接，转动角度控制在左右各35度，对应实船的最大转向角度，避免转动角度过大导致舵叶与船尾结构碰撞。

　　实际建模过程中，特意调整了各层帆的相对位置，避免相邻帆之间出现视觉遮挡，从船首正面观察时，三层主帆的轮廓能形成规整的层叠递进关系，提升整体的视觉协调性。船体的干舷高度控制在船身总高度的四分之一，既保证航行时的上浪安全余量，也不会因为干舷过高显得整体比例失调。所有结构件的壁厚都做了统一调整，模型款的壁厚控制在2毫米，保证3D打印时不会出现壁薄破损的问题；实船款的结构壁厚根据板材材质做对应放大，玻璃钢材质的话壁厚控制在8毫米，木质结构的话船壳板厚度控制在30毫米，保证整体结构强度满足使用需求。
