小型六工位5c夹头收纳机架结构设计

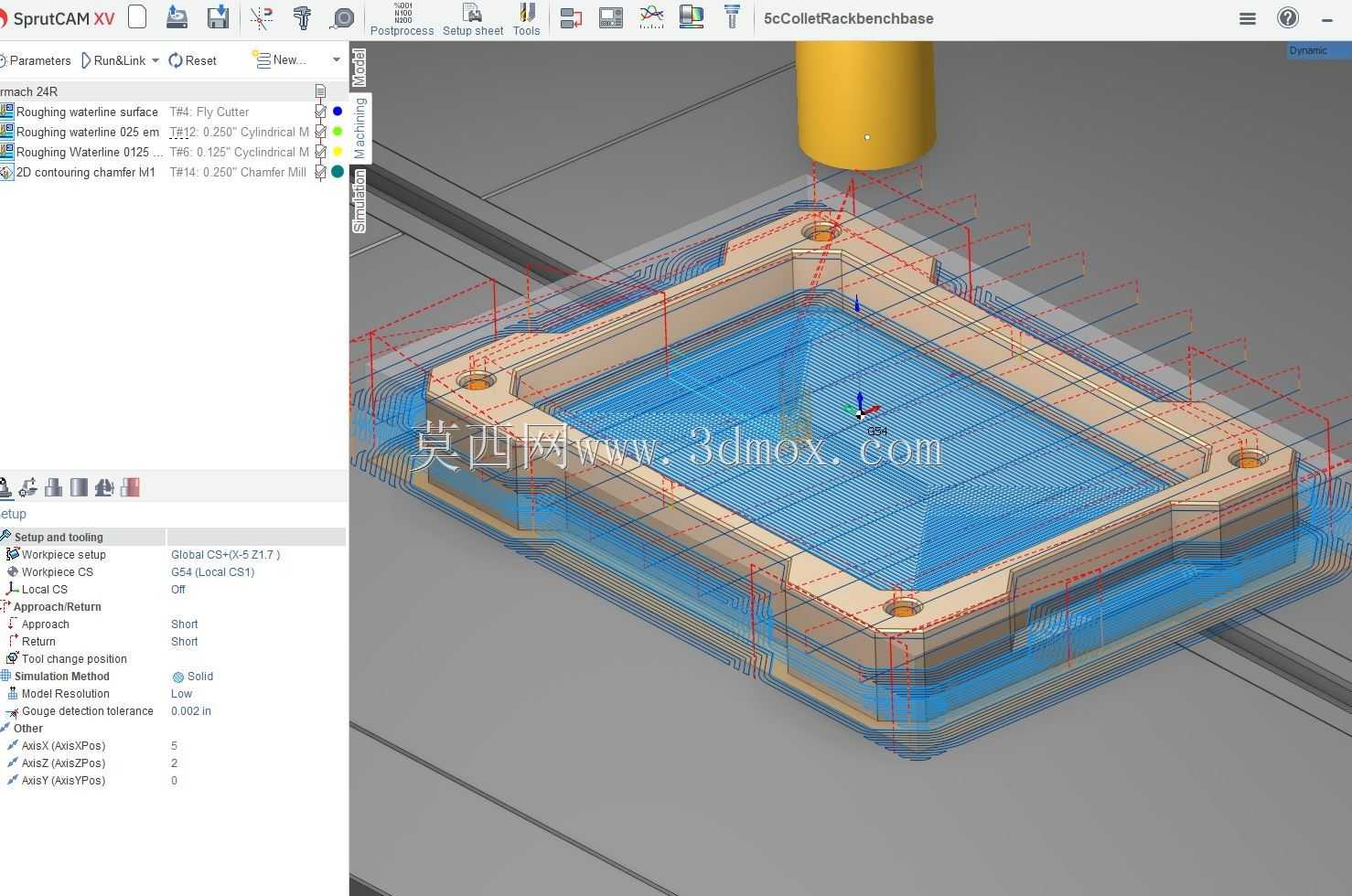

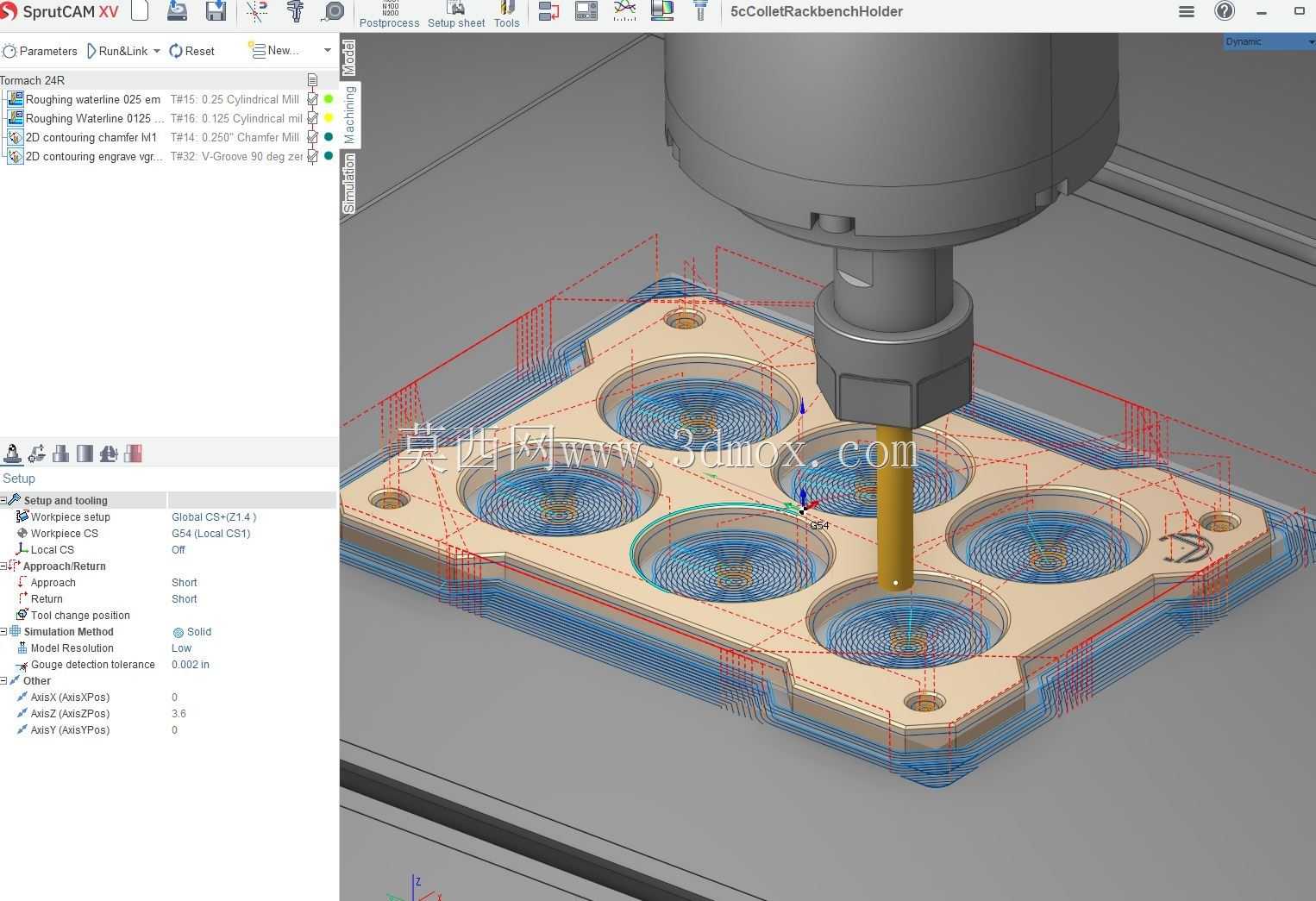

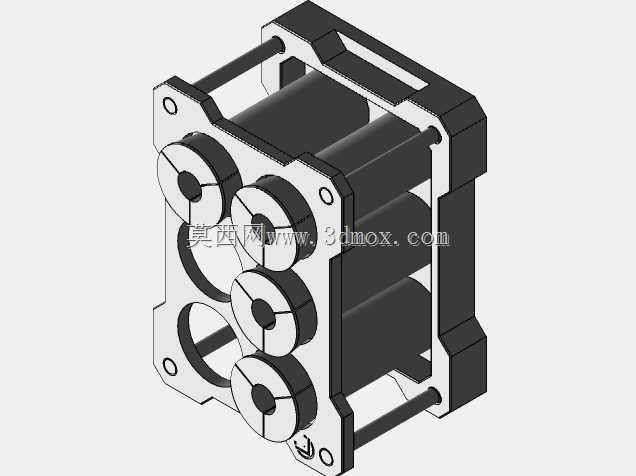

　　在常规机加工车间的日常作业场景里，5c夹头作为车床、磨床、分度头等设备上常用的弹性装夹元件，往往因为规格繁多、单件体积小巧，在工位旁随意堆放时容易出现磕碰损伤、规格混杂、取用耗时的问题，这款六工位小型夹头机架正是针对这类工位端的实际痛点做的结构设计。从实际使用的边界条件来看，这款机架的整体占位控制在普通工位操作台的空闲区域即可放置，不需要额外占用设备的操作台面空间，底座采用带围边的框式结构，围边高度刚好可以承托上层的定位板，同时避免放置在台面上时出现滑动移位，底座的四个角做了圆弧过渡处理，不会在挪动过程中刮伤操作台的防护涂层。上层定位板一共开设了六个标准5c夹头的定位孔，孔位的内径公差按照夹头的外圆配合间隙做了适配，

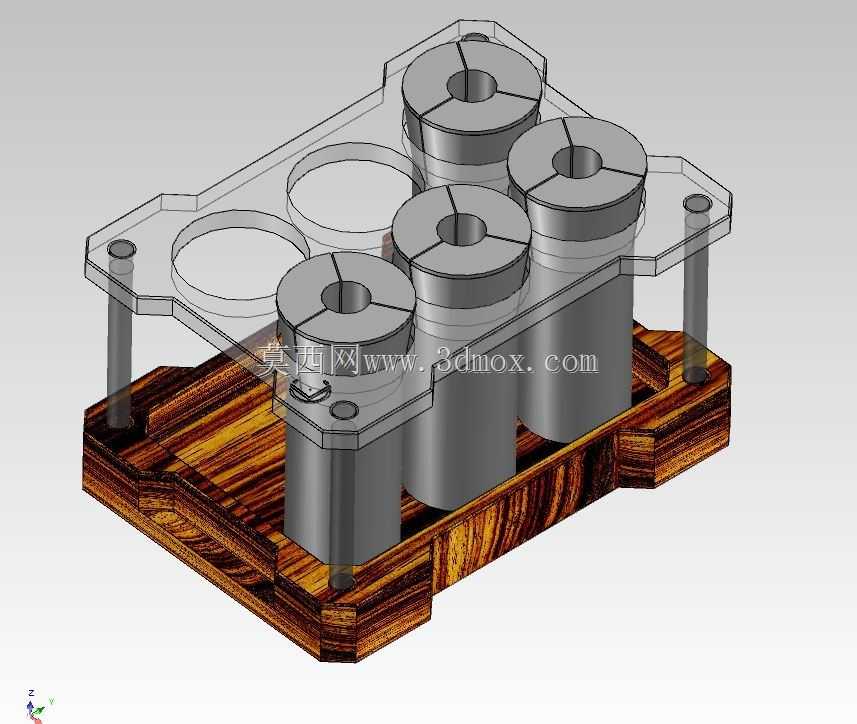

　　夹头插入后不会出现松垮晃动的情况，同时插拔的阻力控制在单手握持即可轻松取放的范围，不会因为配合过紧导致取用费力，也不会因为间隙过大导致夹头倾斜歪倒。定位板上额外预留的三个空置圆孔，是为了后续拓展常用规格夹头的收纳位预留的加工余量，使用者可以根据自身工位常用的夹头规格，自行决定是否扩孔加装定位套，不需要重新制作整块定位板。定位板和底座之间采用四根圆柱形的支撑立柱做连接，立柱的两端分别嵌入底座和定位板的对应沉孔内，装配后整体结构的刚性足够，即使满负荷放置六个夹头，也不会出现定位板变形、立柱歪斜的情况。考虑到车间工位上可能存在的切削液溅落、金属碎屑掉落的情况，定位板的表面做了轻微的倒角处理，碎屑和液滴可以顺着板面滑落到底座的围边区域，

　　不会积存在定位孔内导致夹头插入卡滞，日常清理时只需要将整个机架拿起倾倒，就可以清理掉积存的碎屑，维护成本极低。这款夹头架的设计没有采用复杂的拼接结构，所有零件都是规则的板件、柱件，不管是采用3D打印制作单件自用，还是采用亚克力、电木板、硬木等材料做小批量加工，都不需要复杂的工装夹具，普通的铣削、钻孔设备就可以完成全部加工工序，加工门槛极低，非常适合一线操机人员根据自身工位的实际需求自行制作。在实际的工位布局中，这款夹头架可以放置在机床操作侧的工具柜台面、操作台边角位置，和常用的扳手、量具等辅具放在一起，操作人员更换加工工件需要调换夹头时，转身就可以拿到对应规格的夹头，不需要在杂乱的工具盒里翻找，

　　也能避免夹头的弹性锥面因为和其他工具磕碰出现凹痕，延长夹头的使用寿命。和市面上常见的多格塑料零件盒相比，这款专门针对5c夹头尺寸设计的机架，每个孔位只对应放置一个夹头，不会出现多个夹头堆叠在一起互相磕碰的问题，直立放置的方式也能让夹头内积存的切削液自然流出，不会长期积存在夹头内部导致锈蚀。定位板上的孔位排布采用两排错落的布局方式，相邻两个孔位之间的间距足够手指伸入捏住夹头的外壁取放，不会出现相邻夹头互相干涉、手指卡滞的情况，即使是戴着手套操作，也可以轻松完成夹头的取放动作。底座采用的实心框式结构，整体重心偏低，即使不小心碰到机架的边缘，也不会出现倾翻导致夹头掉落砸伤台面或者工件的情况，稳定性完全满足车间日常使用的需求。
