USB3.1Gen1Key-A非屏蔽板端连接器标头结构

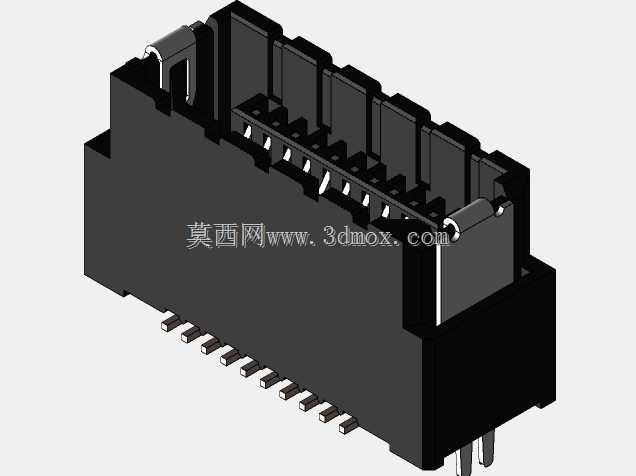

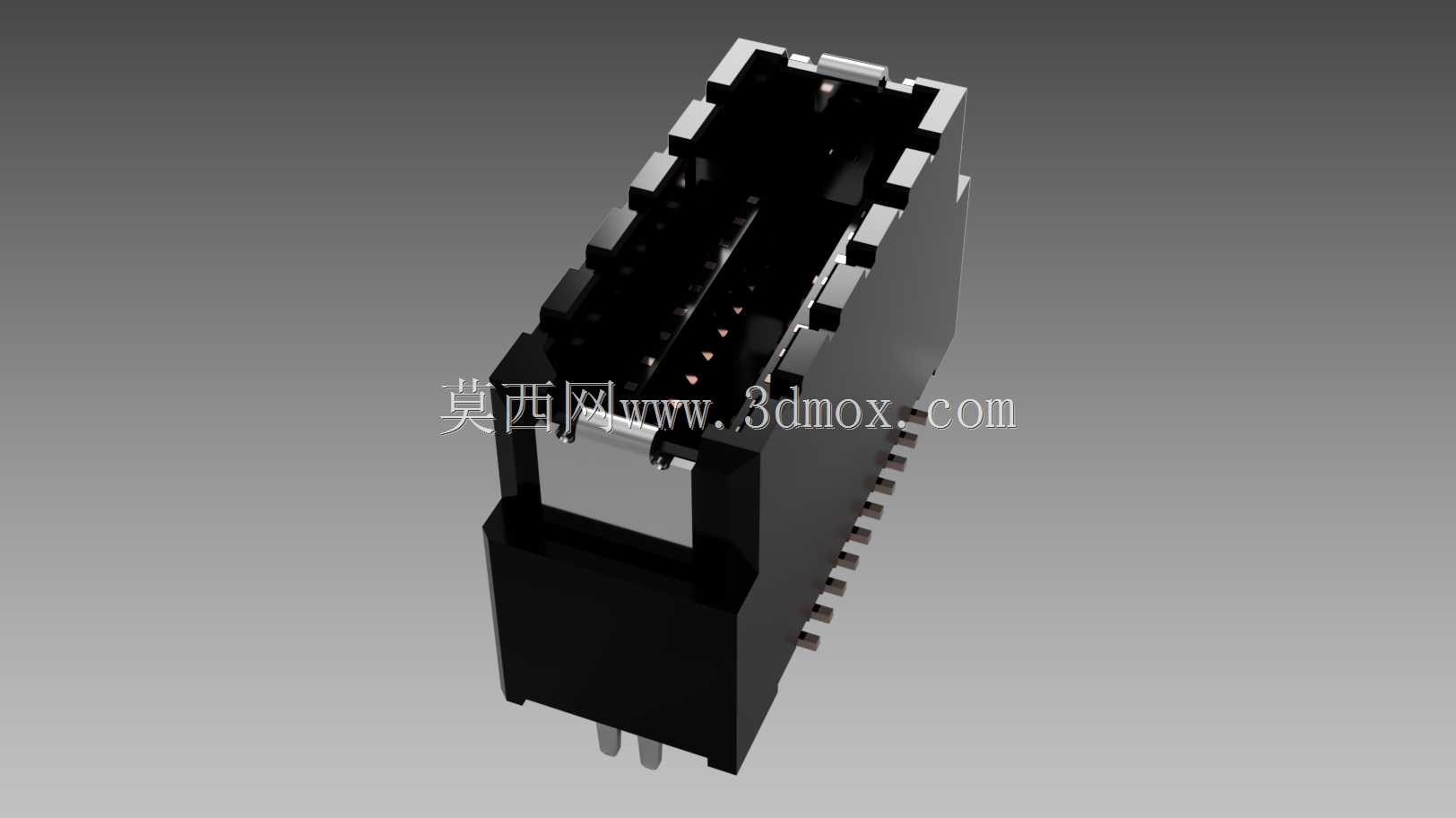

　　在桌面级电子设备前置面板的接口布局设计中，板端USB连接器的选型与结构匹配一直是结构工程师需要重点核对的环节，尤其是USB3.1Gen1规格的Key-A非屏蔽标头，广泛应用于台式PC机箱前置IO面板、工业工控机前置扩展接口、嵌入式设备外置通讯端口等场景，承担着主机与外置USB设备之间高速数据传输、电力供给的物理连接作用。这类非屏蔽结构的标头，相较于带金属屏蔽壳的同规格连接器，成本控制更优，占用板上垂直空间更小，适合设备内部空间紧凑、对电磁屏蔽要求不极端严苛的应用场景，比如普通商用台式机、入门级工控终端、桌面型3D打印设备的前置数据接口等，都能见到这类结构的接插件实际应用。从功能特性来看，这款Key-A非屏蔽标头完全遵循USB3.

　　1Gen1的物理层定义，支持5Gbps的理论传输带宽，向下兼容USB2.0、USB1.1规格的A公头设备，接口防呆结构通过Key-A的不对称胶芯设计实现，可完全避免公头反插损坏接插件针脚的问题，针脚排布分为上下两层，上层为USB3.0规格的高速差分信号针与接地针，下层保留USB2.0的电源、差分信号、接地针脚，实现新旧规格的兼容适配。设计过程中，首先参考官方发布的桌面前面板连接器实施规范，先确定胶芯主体的外形边界，整体为立式直插结构，胶芯主体采用耐高温的工程塑料材质，针脚采用磷青铜镀锡工艺，保证焊接可靠性与接触导通性能，安装定位柱设置在胶芯底部两侧，对应PCB板上的两个定位安装孔，插装时可先通过定位柱完成接插件与PCB的预固定，

　　再过波峰焊完成针脚与焊盘的焊接，避免焊接过程中接插件偏移导致的虚焊、针脚错位问题。从安装边界尺寸来看，这款标头的板上占用横向宽度为13.2mm，纵向深度为11.8mm，板上垂直高度为14.5mm，底部定位柱直径为1.0mm，伸出胶芯底面长度为2.3mm，对应PCB开孔直径为1.2mm即可满足安装公差要求，针脚伸出胶芯底面的焊接长度为3.0mm，焊盘设计采用直径1.8mm的圆形焊盘，相邻针脚间距严格遵循USB-IF规范的0.8mm间距要求，避免高速信号传输过程中出现串扰问题。胶芯上部的公头插入导向槽做了15度的导入斜角，公头插入时可顺着斜角顺利滑入对接位置，降低公头对接时的对位难度，同时胶芯两侧设置了卡扣凸点，当公头插入到位后，

　　可与公头外壳的卡扣位形成卡合固定，避免设备移动过程中公头意外松脱导致的连接中断。在实际结构设计适配时，需要注意接插件前方的面板开孔尺寸，对应面板上的USB接口开孔需要预留12.5mm宽、5.2mm高的避让空间，开孔边缘与接插件胶芯前端面的间隙控制在0.3mm以内，既可以避免面板与接插件出现装配干涉，也能防止间隙过大导致的外观缝隙问题，同时接插件上方需要预留至少3mm的走线避让空间，避免板上线材挤压接插件导致针脚变形。这类非屏蔽标头虽然没有金属屏蔽外壳，但在针脚排布上已经将高速差分信号针对应设置接地针做隔离，常规办公、工业环境下的电磁干扰完全可以满足传输稳定性要求，若应用在电磁环境极其复杂的强干扰场景，可在接插件周边PCB板上预留接地屏蔽罩的安装位，根据实际需求追加屏蔽结构，无需重新设计接插件本身的安装布局。建模过程中对所有针脚的位置公差做了±0.05mm的精度控制，胶芯的所有装配导向面都做了拔模斜度处理，完全符合注塑生产的工艺要求，定位柱与针脚的同轴度公差控制在0.1mm以内，保证批量生产时的插装良率，不会出现定位柱偏位导致的无法插装问题。在设备整机的结构堆叠阶段，可直接调用该模型进行PCB布局与机箱面板的干涉检查，提前预判安装空间不足、对接位置偏移等常见设计问题，减少后期打样验证的迭代次数，缩短产品开发周期。
