6英寸耳轴安装焊接式ANSI300球阀结构

　　在长距离油气输送、炼化装置工艺管线、高压市政供热主管网这类对管线承压等级、密封可靠性要求严苛的流体输送场景中，大口径焊接球阀的选型适配直接决定整套管线系统的运行稳定性，6英寸压力等级对应ANSI 300的耳轴安装焊接球阀，正是针对这类高压、大流量、长周期连续运行工况开发的核心截断类流体控制部件。这类球阀采用焊接式端接设计，区别于法兰连接形式，焊接端与管线直接熔接为整体，彻底消除了法兰连接存在的垫片密封泄漏点，在高压工况下长期运行的密封冗余度更高，尤其适合埋地敷设、不便于定期开展法兰紧固维护的长输管线段，同时焊接结构的整体刚性更强，能够承受管线运行过程中产生的轴向应力、径向位移与振动载荷，避免连接部位出现疲劳失效。

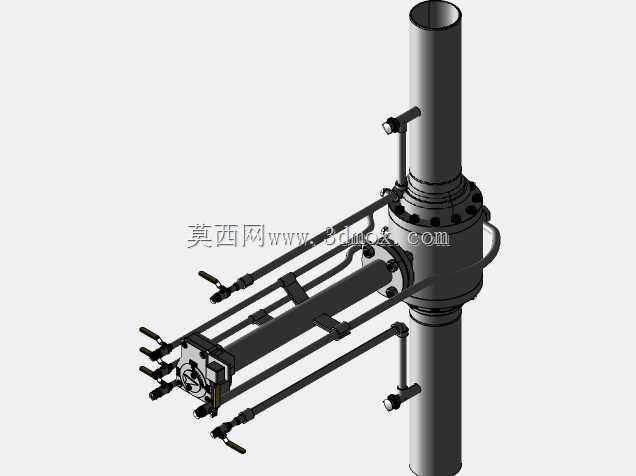

　　耳轴式的安装结构是这款球阀区别于浮动球阀的核心设计点，浮动球阀的球体在介质压力作用下会向出口侧阀座产生挤压位移实现密封，大口径高压工况下球体与阀座的接触比压过大，不仅操作扭矩陡增，还会加速阀座密封面的磨损，而耳轴结构的球体上下端设置有支撑耳轴，球体被约束在固定的旋转轴线上，不会在介质压力作用下产生偏移，介质压力产生的推力全部由上下耳轴的支撑轴承承担，阀座仅需承担密封所需的接触比压，不仅大幅降低了阀门的操作扭矩，也让阀座密封面的受力更加均匀，有效延长了密封件的使用寿命，即便是在6英寸通径、ANSI 300对应的约5.0MPa公称压力工况下，阀门的启闭操作也能保持顺畅，不会出现高压下卡涩的问题。这款球阀在基础结构之外，还集成了多项适配复杂工况的附属结构，首先是配置了高扬程式阀杆延伸件，当阀门需要埋地安装、或者管线外部设置有较厚的保温层时，标准长度的阀杆无法延伸至操作面，高扬延伸件可以根据安装深度调整阀杆的伸出长度，确保操作机构能够暴露在可操作位置，不需要额外开挖操作坑或者破坏保温层即可完成启闭操作。其次是阀体上预留了阀短管与仪表管路接口，阀短管可以作为管线吹扫、泄压、介质取样的接入点，在管线检修、介质检测时不需要在主管道上额外开孔，降低了管线改造的工作量与泄漏风险；仪表管路接口可以直接接入压力变送器、温度传感器等检测元件，实时监测阀腔内部的介质参数，为工艺系统的运行监控提供数据支撑，不需要额外在管线上开孔安装仪表座。

　　同时阀体上设置了独立的润滑脂管路，在阀门长期运行出现操作扭矩增大、密封面出现微漏的情况时，可以通过注脂嘴向阀座密封面、阀杆填料部位注入专用密封润滑脂，在不拆解阀门的情况下完成密封性能的补偿与运动部件的润滑，大幅降低在线维护的成本，尤其适合连续生产不允许停车检修的工艺场景。此外阀体还设置了专门的排气口，在管线首次充压、或者阀腔因介质温度变化产生异常憋压时，可以通过排气口排出阀腔内部的积气与超压介质，避免阀腔长期憋压导致阀座损坏、阀杆密封泄漏的问题，提升阀门运行的安全冗余。从安装边界与尺寸适配角度来看，这款球阀的焊接端尺寸严格匹配ANSI B16.25标准中对焊连接端的坡口形式与尺寸公差，能够直接与同压力等级、

　　同通径的ANSI标准无缝钢管对接焊接，不需要额外配置过渡接头；耳轴安装结构的固定支座尺寸经过精准校核，安装时支座的地脚螺栓孔位与管线支墩的预埋位置精准匹配，能够将阀门的重量与运行过程中产生的载荷直接传递到管线支墩上，避免焊接接口承受额外的结构应力；整体结构的流道采用全通径设计，阀门内部通道的直径与管线内径完全一致，介质流经阀门时不会产生节流效应，流阻系数极低，不仅减少了输送过程中的压力损失，也方便通球扫线作业的开展，长输管线定期清管时清管器可以顺利通过阀门，不会出现卡堵的问题。在三维建模过程中，这款模型完整还原了所有结构细节，从球体的密封面加工精度、耳轴的轴承配合公差，到各个附属接口的螺纹规格、焊接坡口的角度尺寸，都严格对照ANSI相关标准与工程实际选型参数搭建，结构设计人员在开展管线排布设计时，可以直接将模型导入装配环境，准确核对阀门的安装空间、接口位置与周边管线、支墩、操作机构的干涉情况，提前规避安装阶段可能出现的尺寸错配、空间不足等问题；设备选型人员也可以通过模型直观了解阀门的结构形式与附属配置，结合实际工况的压力等级、介质特性、安装环境判断是否适配项目需求，不需要反复查阅二维图纸核对结构参数。
