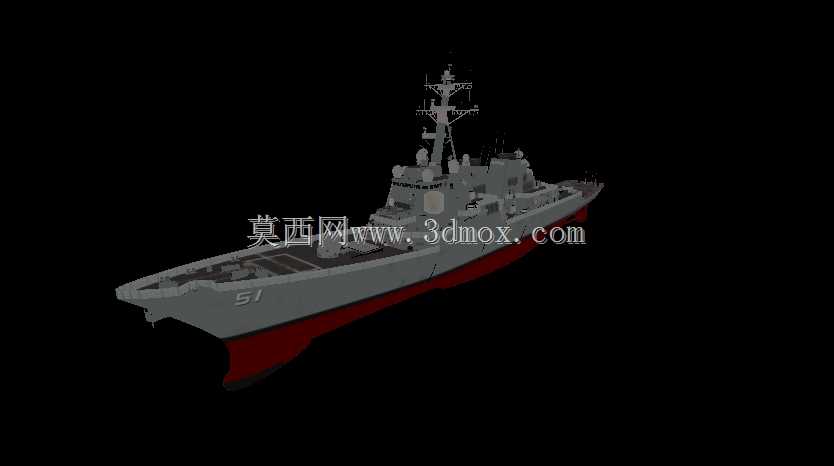

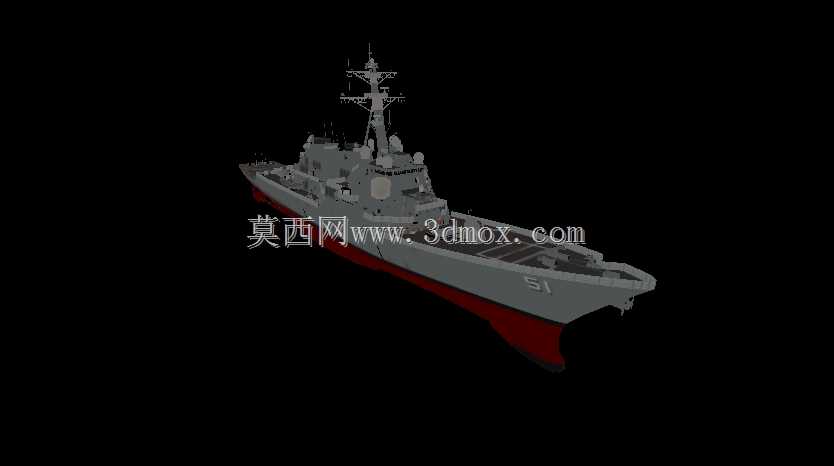

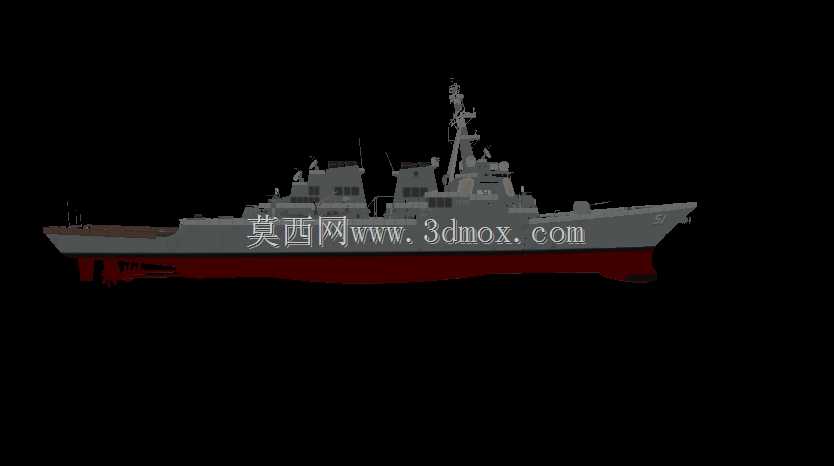

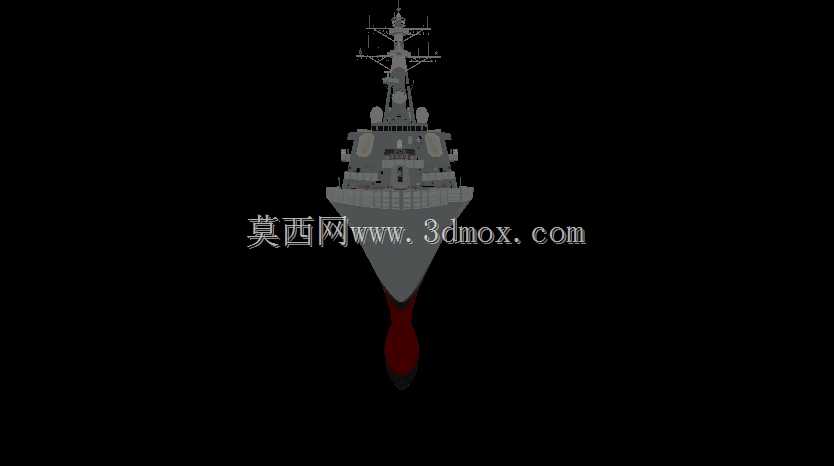

阿利伯克级DDG51导弹驱逐舰外观结构

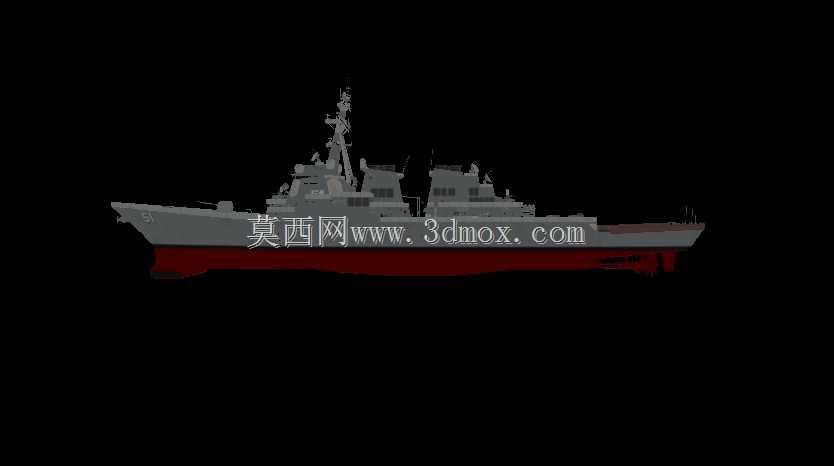

　　在开展水面作战装备三维建模工作时，这类主力驱逐舰的结构还原需要兼顾外形辨识度与工程合理性，不能仅做视觉层面的曲面堆砌。从实际应用场景来看，该型舰艇是海军水面作战编队的核心防空单元，同时承担反潜、对海打击、编队指挥等多重任务，建模过程中需要对应其实际作战定位还原各外露设备的布局逻辑，避免出现设备位置错位、功能区划分混乱的问题。舰体主尺度的还原需要严格参照公开的实船参数边界，水线长度、最大型宽、吃水深度的比例关系要符合船舶设计的常规线型逻辑，球鼻艏的突出长度、舰艉的压浪板角度都要匹配实船的航行阻力优化设计特征，不能为了视觉效果随意调整线型曲率，否则后续如果用于仿真推演、视景仿真场景时，会出现比例失调的问题。

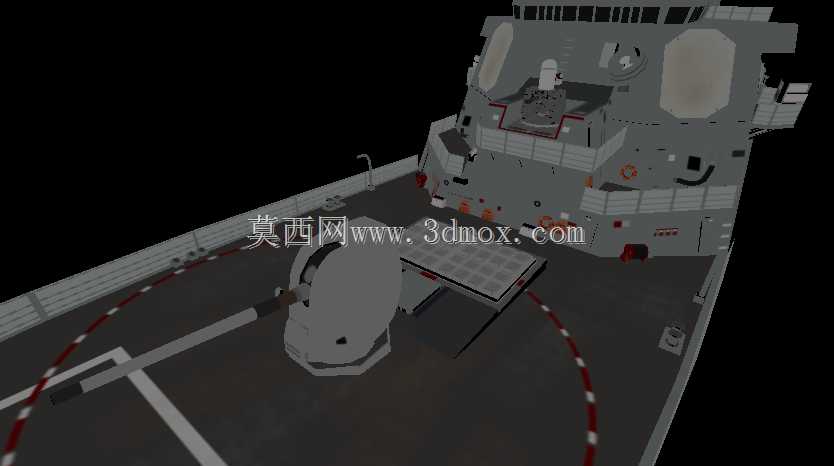

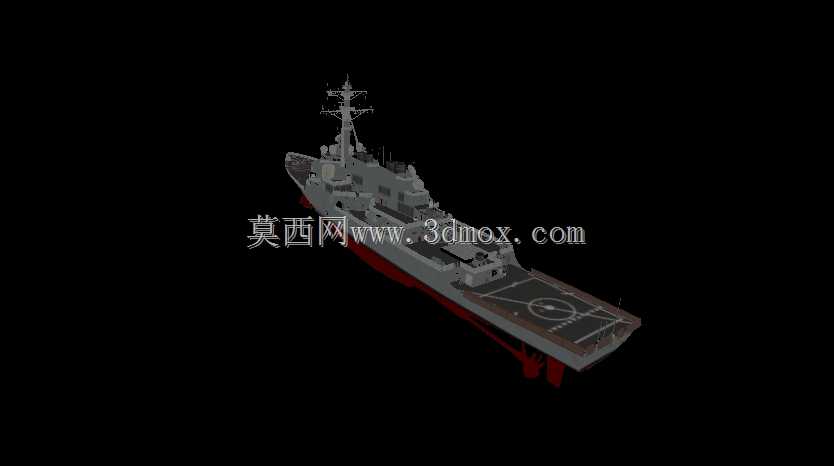

　　上层建筑的设计思路要围绕隐身性能与设备集成的平衡来还原，该型舰的上层建筑采用内倾设计，所有外露的雷达阵面、通信天线、电子战设备都有对应的安装基座，建模时需要区分不同设备的安装边界：相控阵雷达阵面的安装角度要覆盖全向探测范围，阵面与上层建筑墙体的贴合间隙要符合实际安装公差，不能出现嵌入过深或者突出过多的问题；桅杆部分的集成设计要还原各天线的分层布置逻辑，从顶部的导航天线到下方的通信天线、电子战天线，每层设备的安装高度差要避免信号遮挡，同时要还原桅杆本身的倾斜截面设计，减少雷达反射截面积。武器系统的布局还原要对应实际作战射界要求，舰艏的垂直发射系统区域要还原发射单元的排列规则，装甲盖板的开合间隙、单元之间的分隔结构都要符合实装结构；舰艏主炮的炮塔外形要匹配隐身修型设计，炮管的俯仰角度范围、炮塔的旋转边界要预留足够的运动空间，不能和周边的锚机、系缆设备出现干涉；近防系统的安装位置要覆盖全舰的末端防御射界，基座的高度要保证武器射界不被上层建筑遮挡，同时要还原近防系统本身的雷达、光电跟踪设备的安装位置。舰面附属设施的还原不能忽略工程细节，锚链孔的位置、导缆钳的布置、栏杆的分段间距都要符合舰船舾装的常规规范，救生艇的收纳位置、吊艇架的收放状态要对应实船的停泊配置，烟囱的排气口角度、红外抑制装置的外形要匹配动力系统的排气需求，避免出现排气方向直吹上层建筑电子设备的布局错误。舰体的水线部分要区分干舷与水线以下的涂装分界，

　　球鼻艏内部的声呐导流罩外形要符合水下探测设备的线型要求，螺旋桨的盘面比、舵叶的面积比例要匹配该型舰的推进与操纵性能参数，轴支架的安装角度要减少航行时的水流阻力。在建模的曲面处理上，舰体外板的曲率过渡要顺滑，从舰艏的外飘段到中部的平行中体再到舰艉的收缩段，线型变化要符合排水型船舶的横剖面面积曲线规律，不能出现局部凹陷或者凸起的曲面断层；上层建筑的各折角线要对齐，内倾面的角度保持一致，所有外露的门窗、开口的位置要对应内部舱室的布局逻辑，不能随意在外板上开设无功能的开口。这类模型的实际用途覆盖多个领域，在军事科普场景中可以用于装备展示、结构拆解教学，帮助受众理解驱逐舰的各部分功能分区；在视景仿真领域，可以用于作战推演系统的三维场景构建，

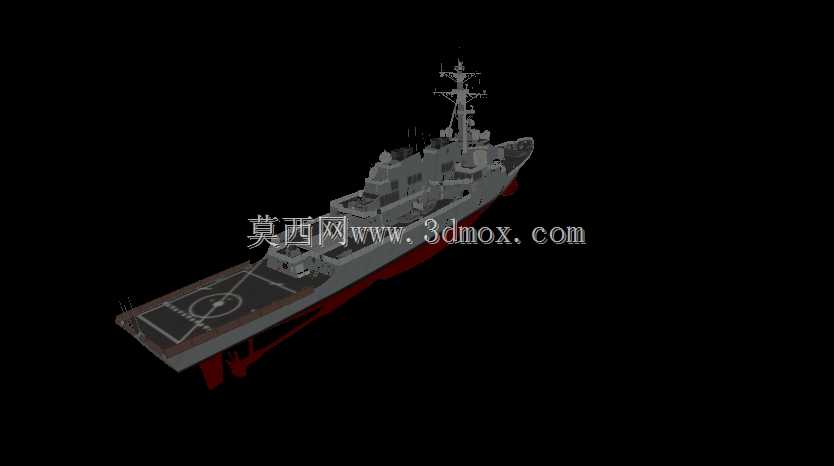

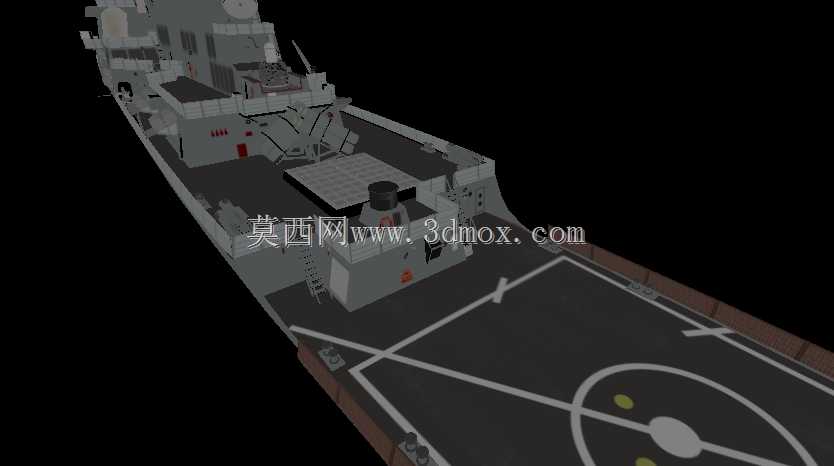

　　支撑编队航行、作战流程的可视化演示；在舰船设计教学中，可以作为典型的现代驱逐舰布局案例，帮助学生理解主战舰艇的设备布置逻辑、隐身设计思路与多任务集成的设计权衡。建模过程中需要注意的安装边界问题还包括：各外露电子设备的维护空间预留，比如雷达阵面后方的设备舱开口位置要预留足够的操作空间，武器系统的装填通道要保持畅通，不能被周边结构遮挡；舰面的作业通道宽度要符合人员通行、设备转运的尺寸要求，从舰艏到舰艉的通道要保持连贯，避免出现被设备阻断的情况。另外，舰体的细节处理还要考虑不同状态下的结构差异，比如锚泊状态下锚链的悬垂角度、系缆桩的系缆点位置，航行状态下的甲板设备固定方式，这些细节的还原能够提升模型的真实感，同时也符合实际的舰船使用逻辑。对于直升机库的结构还原，要注意机库大门的开合方向、机库内部的净空尺寸，要匹配该型舰搭载的直升机尺寸参数，尾甲板的起降标识、助降设备的安装位置要符合舰载直升机起降的操作规范，不能出现助降设备位置偏移、尾甲板长度不足的问题。
