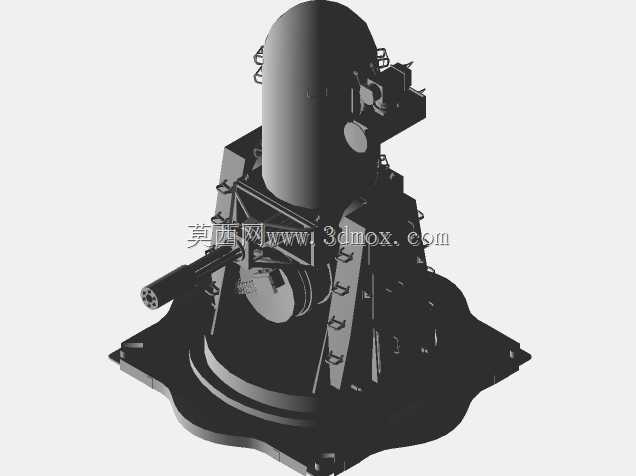

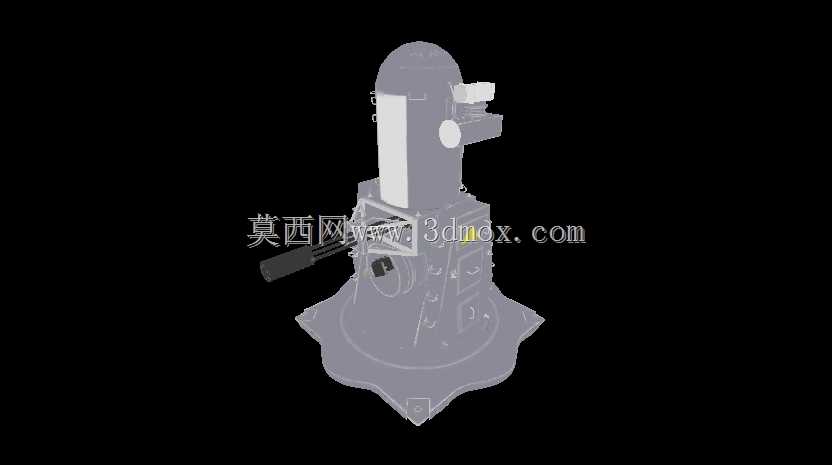

舰载近程防御密集阵火炮系统三维结构

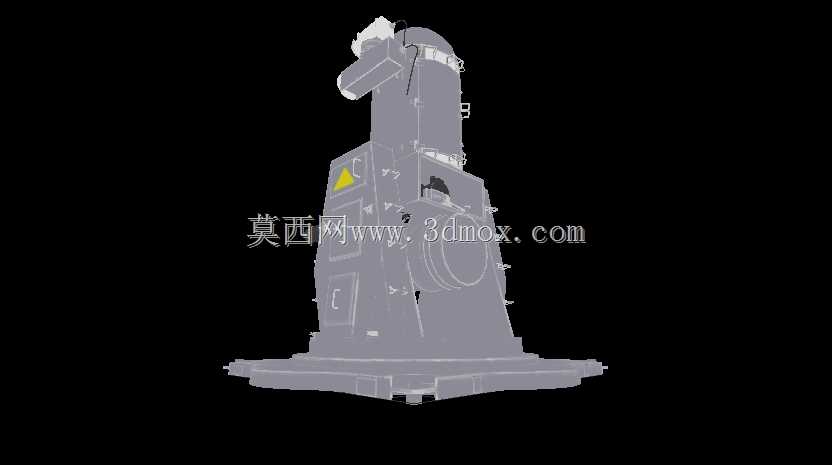

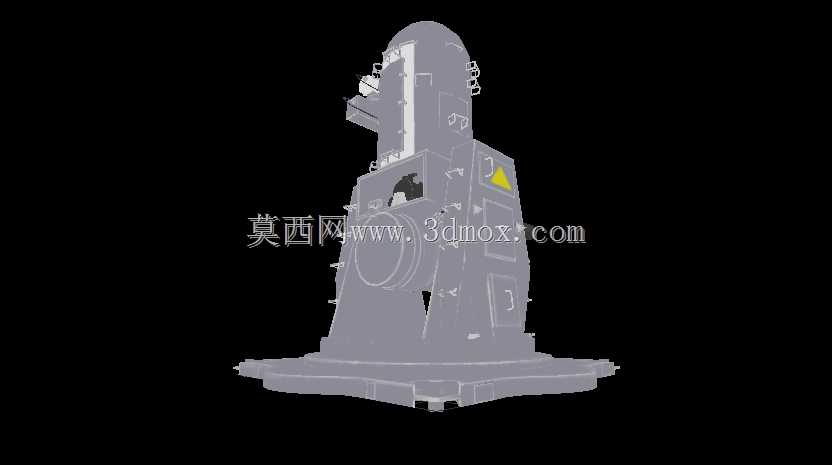

　　在现代水面舰艇的末端防御体系中，这类多管转管近防系统承担着最后一道硬杀伤拦截的核心职责，主要应对突破外层防空圈的反舰导弹、低空突防战机、小型水面突袭目标，在舰艇作战系统的目标分配链路中，属于优先级最高的自卫防御节点，其响应速度、火力密度直接决定单舰的生存冗余度。从结构设计逻辑来看，整套系统采用上装式集成炮塔构型，下部为穿透甲板的安装基座，内置弹药存储、供弹传动、伺服驱动模块，上部旋转炮塔整合了雷达跟踪单元、光电探测舱、炮管组、俯仰机构，所有外露部件均做了舰用环境适配，考虑高盐雾、高湿度、强振动的海上使用工况，外壳接缝处均预留密封结构安装位，外露线缆全部走内部走线槽，避免长期外露产生腐蚀老化问题。

　　整套设备的安装边界需要匹配甲板预留的圆形安装开口，基座法兰的连接孔位按照舰用标准间距排布，安装时需要保证基座平面的水平度误差控制在允许范围内，否则会影响旋转伺服的跟踪精度，炮塔整体高度从安装基面到顶部探测单元顶端为4.7米，旋转部分的最大回转半径不会超出基座外廓过多，避免和舰面其他设备产生运动干涉，设计时需要在炮塔周围预留足够的安全回转空间，同时避开舷侧栏杆、天线基座、系缆桩等固定舰面设施。火力单元采用6管20毫米转管自动机结构，也就是M61A2火神炮的舰载适配版本，这种内能源转管结构依靠炮管旋转完成进弹、击发、退壳的全套循环，射速稳定在每分钟4500发，最大持续连射弹量为1000发，足够完成多批次目标的拦截射击，

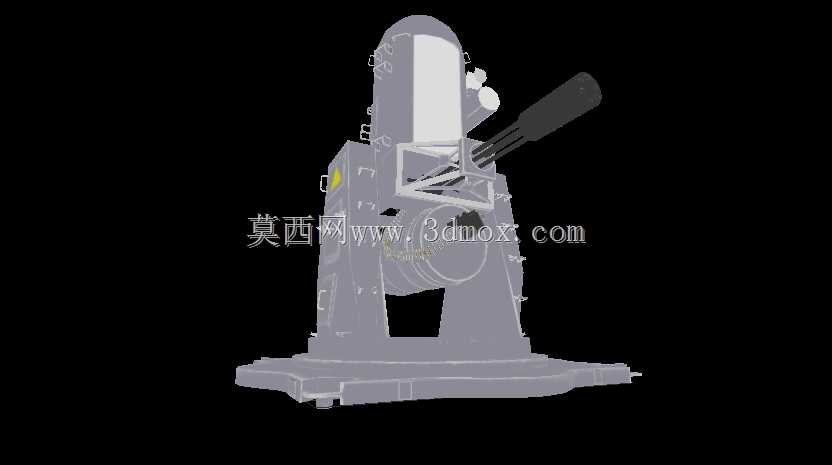

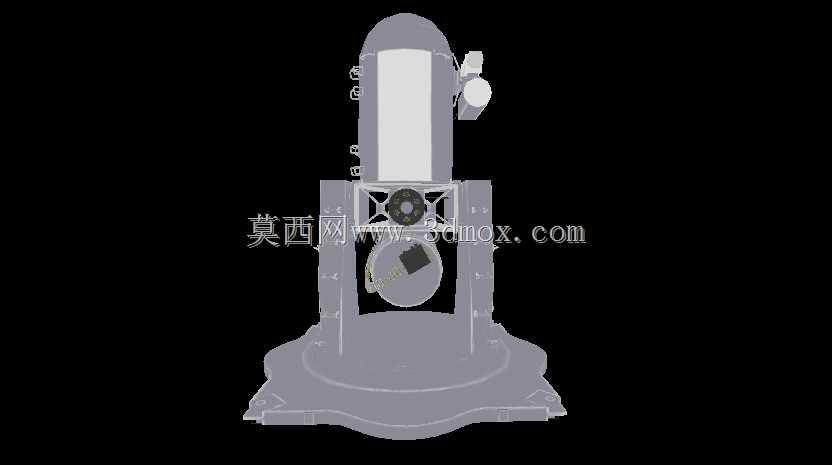

　　炮口初速达到1100米每秒，弹道平直，有效拦截斜距内的弹道下坠量极小，能大幅提升火控解算的命中率。俯仰机构的活动范围覆盖负25度到正85度的射界，既可以压低角度打击近距离水面小型目标，也能大仰角应对垂直俯冲的来袭目标，水平旋转机构采用大扭矩伺服电机驱动，调转速度足够跟上高亚音速目标的机动轨迹，跟踪状态下的运转平稳性经过专门优化，避免炮管振动影响射击散布。探测单元采用雷达与光电复合跟踪模式，炮塔上部的白色舱段内置跟踪雷达天线，可在搜索雷达移交目标后完成自动锁定跟踪，实时输出目标的距离、方位、角速度参数给火控计算机，光电系统作为雷达受干扰时的备份探测手段，可在复杂电磁环境下完成目标跟踪，保证系统在强干扰工况下依然具备作战能力。

　　供弹系统采用无弹链供弹结构，弹药从下部弹库通过柔性供弹槽输送到炮箱，避免弹链供弹在高射速下的卡弹故障，供弹路径的转弯半径经过严格计算，保证输弹过程顺畅，不会出现弹药卡滞的问题，弹壳回收通道直接连通下部弹库区域，射击后的空弹壳不会随意抛洒到舰面，避免对甲板人员和其他设备造成损伤。从三维建模的角度来看，还原这套系统需要重点处理旋转部分和固定基座的运动配合关系，炮塔的旋转轴线、炮管的俯仰轴线需要和实际结构完全重合，所有活动部件的运动行程不能出现干涉，外露的炮管固定箍、传感器窗口、检修舱门的细节都需要按照实际比例还原，尤其是炮管组的旋转对称结构，需要保证每根炮管的相对位置精度，避免模型出现结构错位。在舰艇总体设计阶段，这类近防系统的布置位置通常选在舰艇两舷或者艏艉的视野开阔位置，保证前后方向都有足够的射界覆盖，不会被上层建筑遮挡拦截弹道，安装基座的结构需要做加强处理，承受高射速射击时的后坐力和振动，基座下方的舱室需要预留弹药补给通道和设备检修空间，方便日常维护和弹药补充。整套系统的自重根据配置不同在5700千克到6200千克区间，对安装位置的甲板结构强度有明确要求，建模时需要准确还原各部分的重量分布，为后续的舰艇总布置重心计算提供准确的参考依据。
