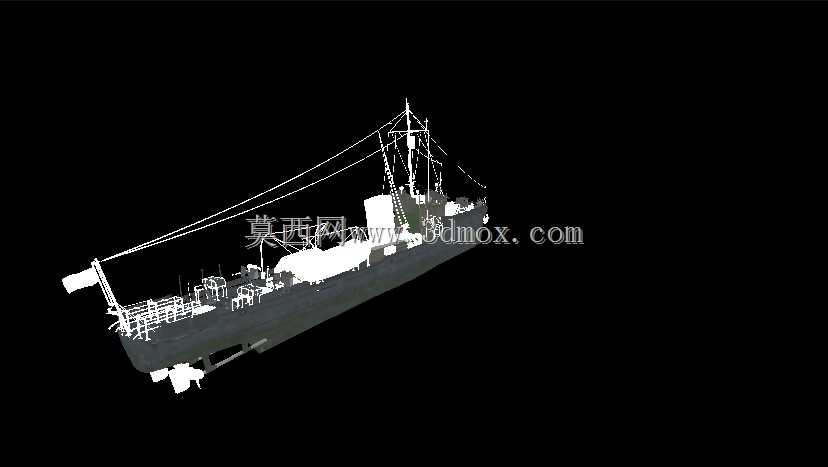

PC-451型分追逐器舰船三维结构设计

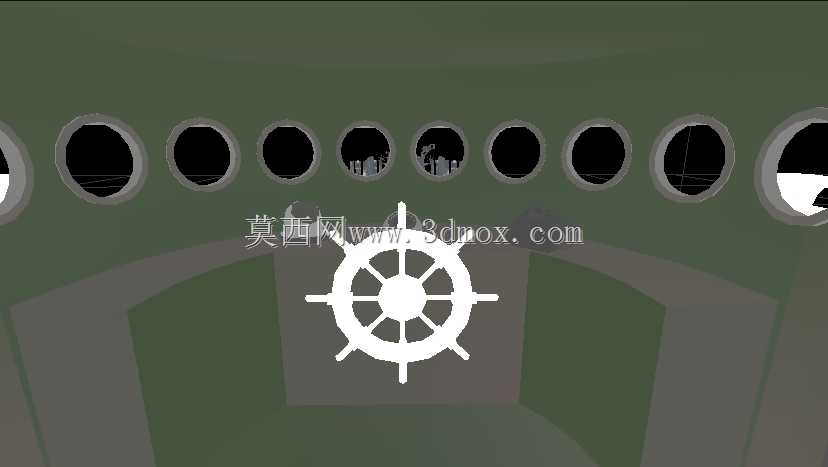

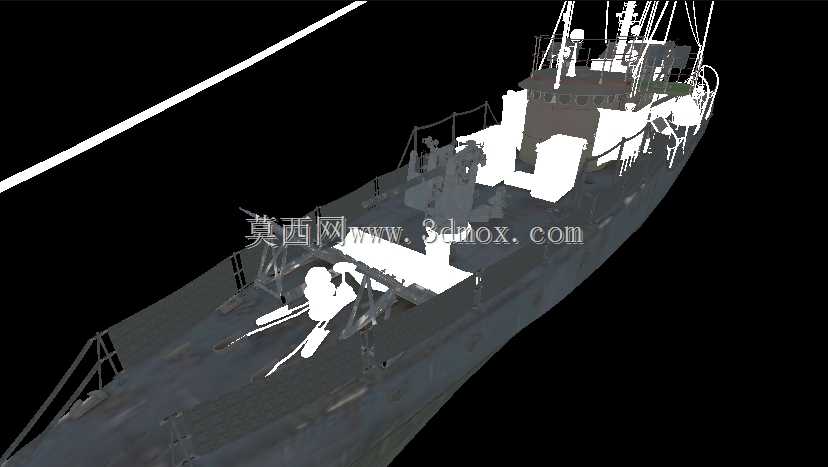

　　结构加强筋的排布完全匹配小口径舰炮的后坐力传导路径，基座下方直接连通主甲板的横向加强梁，避免武器射击时的振动传导至上层建筑的航海、通讯舱室，影响观通设备的工作精度。舰体中部的上层建筑采用阶梯式布局，最前方是航海舰桥，舷窗的视野覆盖角度经过反复校核，正前方180度范围无结构遮挡，左右舷的观测盲区控制在五度以内，满足近岸航行时的避碰、导航需求；舰桥后方的桅杆采用桁架式结构而非封闭式桅杆，一方面是为了控制整舰重心高度，提升高海况下的稳性，另一方面桁架结构的预留安装点位足够多，可以灵活布置通讯天线、雷达导波管、信号灯具等观通设备，不需要额外在舰体上打孔焊接安装座，减少后期改装对舰体结构强度的破坏。从结构设计视角拆解该型水面作战舰船的三维模型，首先要明确其核心应用场景——近海巡逻、近岸反潜与低烈度护航任务，这类小型作战舰艇的设计逻辑完全围绕任务边界展开，不会像主力驱逐舰那样追求全海域全工况适配，所有结构取舍都服务于近岸浅水环境的机动需求与有限作战载荷的搭载效率。先看外形尺寸与安装边界的控制，该型舰整体水线长度控制在五十米级，舷宽不足七米，吃水深度控制在两米以内，这种尺寸边界完全是为了适配近岸复杂水文条件，既能在水深较浅的岛礁区、河口区灵活机动，也能停靠小型临时码头，不需要专用深水泊位保障，大幅降低了部署的后勤门槛。上层建筑的布局严格遵循功能分区逻辑，舰艏位置预留的武器站安装基座，

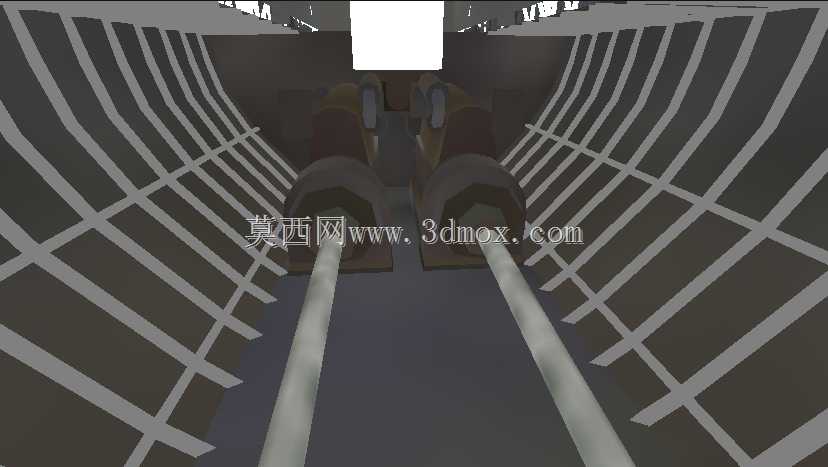

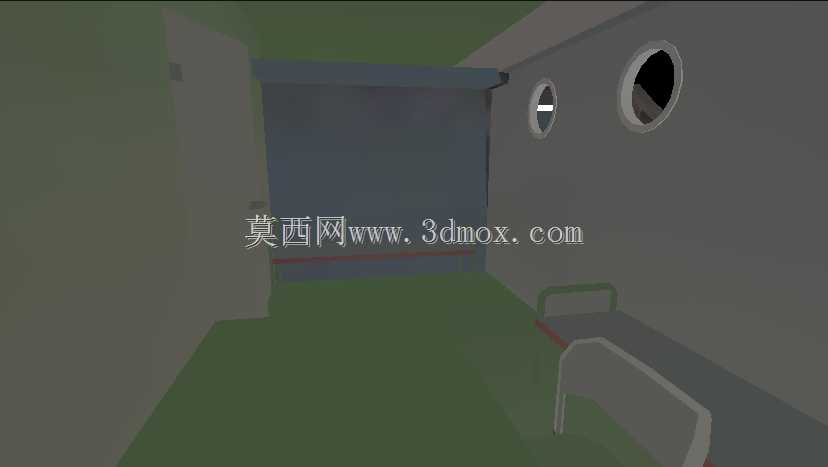

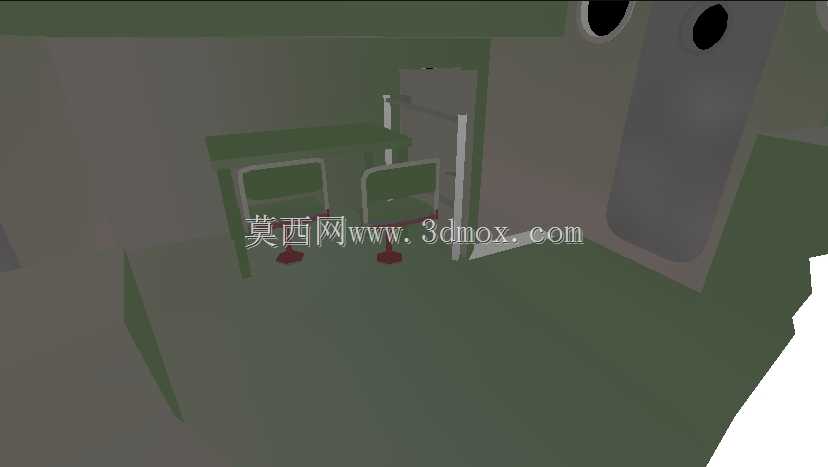

　　舰体后部的甲板预留了深水炸弹投放装置的安装空间，甲板下方的舱室专门设置了弹药存储隔间，隔间的舱壁采用加厚钢板设计，与相邻的动力舱、人员住舱之间设置了防火隔层，弹药提升通道直接连通后甲板投放位，减少战时弹药转运的路径长度，提升作战响应效率。动力舱的布局位于舰体中下部，主机安装基座采用双层隔振设计，隔振垫的安装点位在三维模型中都做了精准对位，避免主机运转时的振动通过舰体结构传导至声呐舱——这类小型反潜舰艇的舰壳声呐安装在舰艏底部，对振动干扰极其敏感，结构设计时专门将声呐舱的舱壁与动力舱结构做了断开处理，中间填充阻尼材料，最大限度降低本舰噪声对声呐探测精度的影响。人员住舱的布局集中在舰体中部水线以上位置，每个舱室的出入口都直通主通道，

　　紧急情况下可以在十秒内抵达各自战位，通道宽度满足两人携装并行的需求，同时通道内的消防管路、电缆桥架都沿舱壁顶部排布，不占用人员通行的净空高度。舰体的外板采用折线型舷弧设计，舰艏舷弧高度比舰艉高出近一米，这种设计可以提升高海况航行时的上浪抑制能力，减少海浪对前甲板武器站的冲击，外板的肋骨间距严格按照小型钢质船舶的结构规范设置，每档肋骨之间都设置了横向加强筋，在控制整舰重量的前提下保证舰体的总纵强度，满足五级海况下正常航行、三级海况下正常作战的结构强度要求。锚泊设备的布置在舰艏主甲板，锚链舱的容积匹配锚链长度需求，锚机的安装基座直接与舰艏的防撞舱壁连为一体，抛锚时的拉力可以直接传导至整个舰艏结构，不会出现局部结构变形的问题。

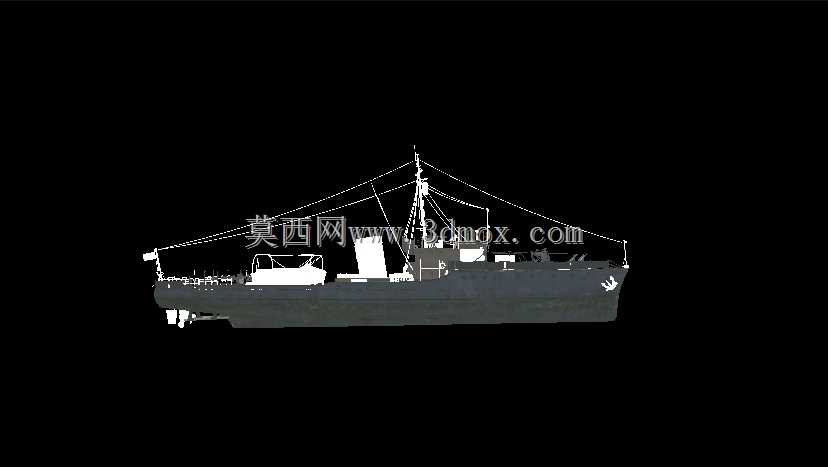

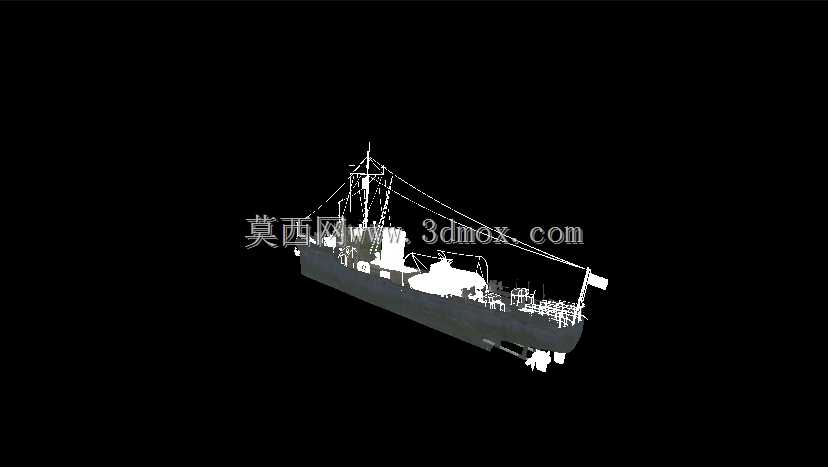

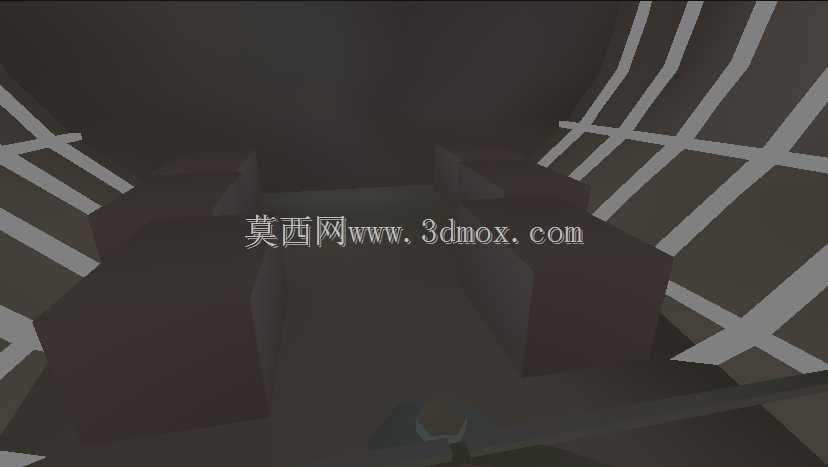

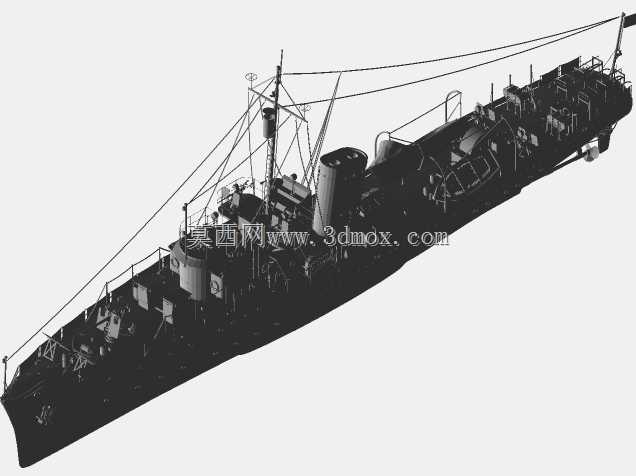

　　舵机与螺旋桨的布置在舰艉底部，螺旋桨的安装间隙经过校核，与舵叶之间的距离满足流体力学要求，避免舵叶转动时干扰螺旋桨的来流，提升推进效率，舵机的安装舱室设置了水密隔舱，即使舰艉部分舱室进水，也不会影响舵机的正常工作，保证舰艇的操纵能力。从三维建模的细节来看，该模型虽然处于未完成状态，但核心结构的逻辑已经完全理顺：主甲板的层高、各舱室的分隔、主要设备的安装基座位置都已经按照实船的设计规范做了定位，后续补充内饰细节时，只需要在现有结构框架内添加管路、电缆、家具、设备操作面板等细节即可，不需要调整主结构的尺寸边界，这也符合船舶三维建模的常规流程——先确定主尺度与结构框架，再逐层填充细节，避免后期因为结构调整导致大量细节返工。另外值得注意的是，该型舰的舷侧设置了多个系缆桩的安装位，位置分别对应舰艏、舰中、舰艉，每个系缆桩的基座都做了局部结构加强，满足靠泊时的带缆拉力需求，舷边的栏杆高度按照规范设置在1.1米，栏杆的立柱间距不超过1.2米，防止人员在风浪天航行时落水。消防系统的管路沿主通道排布，每个舱室门口都设置了消防栓与灭火器的安装位，管路的走向在三维模型中已经预留了安装空间，不会与其他电缆、通风管路产生干涉。通风系统的进风口设置在上层建筑的顶部，避免航行时海浪打入通风管道，出风口设置在舷侧下部，直接将舱室内的废气排出舰外，通风管路的走向避开了弹药舱、声呐舱等对温湿度、振动有特殊要求的舱室，保证这些舱室的环境稳定性。
