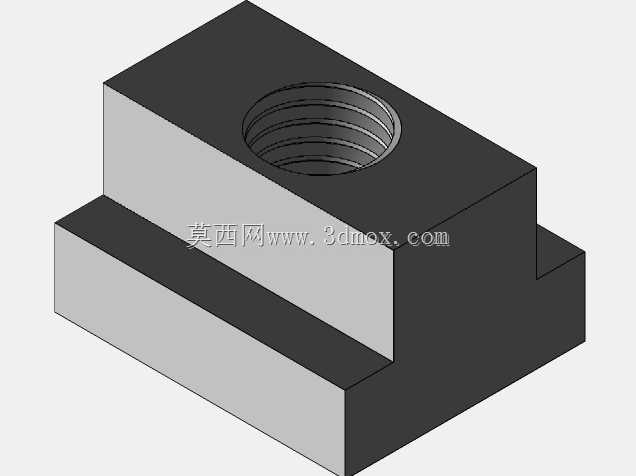

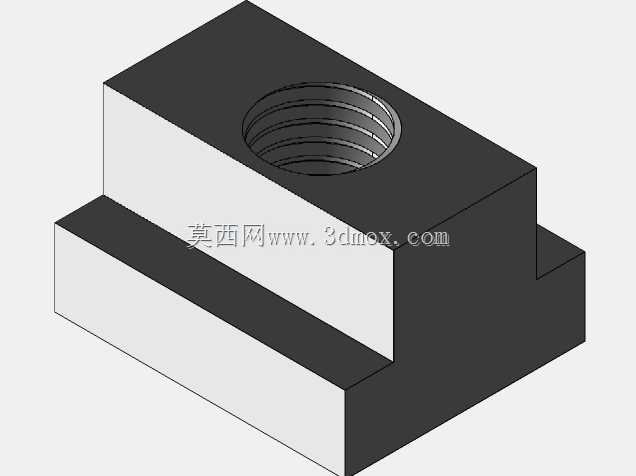

阿特拉斯机床用T形锁紧螺母结构

　　在常规金属切削加工与型材成型作业场景里，T形螺母是机床工作台T型槽内实现夹具、工件、辅助工装快速锁紧定位的核心连接件，这款适配阿特拉斯7英寸成型机与MF系列铣床的T形螺母，完全匹配对应设备工作台T型槽的截面尺寸公差，在实际装夹作业中，螺母的下部凸台可完全嵌入T型槽的窄槽内，上部主体与工作台面保持齐平或略低于台面，不会干涉工件的基准面贴合，也不会在夹具滑移过程中出现卡滞、跳脱的问题。从功能特性来看，该螺母采用梯形截面的外轮廓设计，下部凸台的两侧面与T型槽的内侧斜面做了对应角度的贴合处理，当上部螺纹孔穿入锁紧螺栓施加预紧力时，凸台的斜面会与T型槽内壁产生均匀的挤压力，形成足够的静摩擦力来抵抗铣削、

　　成型加工过程中产生的切削冲击力与振动载荷，避免装夹位置偏移导致的加工尺寸超差。中间的内螺纹孔采用标准公制粗牙螺纹设计，螺纹的有效旋合长度经过核算，完全满足最大锁紧力矩下的螺纹强度要求，不会出现螺纹滑牙、螺母开裂的失效情况，同时螺纹孔的轴线与螺母安装基准面保持严格垂直，保证锁紧螺栓受力方向与工作台面垂直，避免偏载导致的夹具翘起问题。设计过程中，首先对目标机型的T型槽截面做了实测复核，确定下部凸台的宽度、高度以及斜面角度，保证螺母可以顺畅从T型槽的端口装入，同时在槽内滑移时无明显旷量，上部主体的宽度尺寸略大于T型槽上部开口宽度，保证锁紧时的承压面足够，不会因为压强过大压伤工作台面的T型槽边缘。螺母的整体高度做了严格控制，装入T型槽后，

　　螺母顶面与工作台面的高度差控制在合理范围内，避免使用较薄的夹具时，螺栓旋入深度不足导致锁紧失效。外形尺寸方面，下部凸台的长度方向尺寸经过优化，既保证与T型槽的接触面积足够，分散锁紧时的压应力，又不会因为长度过长导致螺母在T型槽内转弯、调整位置时出现卡滞，适配T型槽内多点位快速移位装夹的作业需求。在实际安装使用时，该螺母不需要额外的固定件，直接从T型槽的端部放入槽内即可沿槽方向滑动到需要的装夹位置，配合T型螺栓、压板即可完成工件或夹具的锁紧，拆卸时只需松开螺栓即可沿槽移出，不需要整体拆解工作台的其他附件，能够大幅缩短工装调整的辅助时间，尤其适合多品种小批量的铣削加工、型材成型作业中频繁更换装夹位置的使用场景。针对铣床加工时切削液飞溅、

　　金属碎屑较多的工况，螺母的各棱边都做了小倒角处理，不会残留难以清理的切削碎屑，外轮廓的直角过渡位置做了微小的圆角强化，减少热处理以及受力时的应力集中问题，提升长期交变载荷下的使用寿命。在成型机作业场景中，该螺母主要用于固定成型模具、定位挡块等工装，承受成型过程中的周期性冲击载荷，因此螺母的整体壁厚做了针对性加强，螺纹孔周围的实体厚度足够，不会因为频繁的冲击载荷出现螺纹孔变形、螺母断裂的问题。从建模逻辑来看，该零件采用对称式结构设计，建模时先绘制下部凸台的截面轮廓拉伸生成基体，再绘制上部主体的矩形轮廓拉伸叠加，之后在主体中心位置绘制螺纹孔的底孔，通过螺旋线扫描生成内螺纹特征，最后对所有棱边做倒角、圆角处理，所有尺寸都严格匹配实测的设备T型槽参数，保证模型导入装配环境后，可以直接与对应机型的工作台、夹具组件完成虚拟装配，验证装夹干涉情况，也可直接用于后续的零件加工出图，不需要二次调整尺寸参数。
