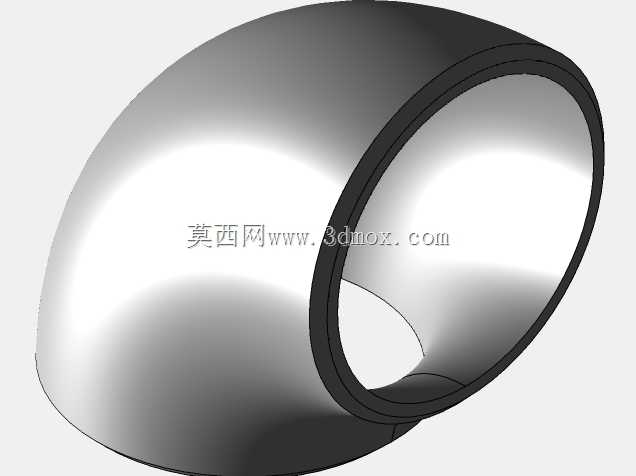

SCH10系列90度短半径焊接弯头结构

　　在工业管路系统的布设场景中，弯头是改变管路介质流向的核心承压管件，这款90度短半径弯头的设计，主要针对管路排布空间紧凑、转向半径受限的安装工况，常见于石油化工输送管线、市政给排水管网、工业蒸汽循环系统、暖通空调管路以及船舶动力管系的转向节点。和常规长半径弯头相比，短半径结构的弯曲中心距仅为管道通径的1倍，能够在有限的安装空间内完成90度的流向转向，大幅压缩管路布设所需的纵向与横向空间，尤其适合设备内部密集排布的管组、舱室内部管路等对安装尺寸有严格限制的场景。从结构设计逻辑来看，这款弯头采用等壁厚成型思路，整体壁厚符合SCH10壁厚等级要求，两端的焊接坡口采用标准对接焊结构，坡口角度与钝边尺寸匹配常规管道焊接工艺要求，

　　现场安装时可直接与同通径、同壁厚等级的无缝钢管进行对接焊接，焊接完成后焊缝处的承压能力与管体保持一致，不会出现局部应力集中或者承压等级下降的问题。弯头的内流道采用圆弧平滑过渡设计，弯曲段的内壁曲率均匀一致，没有突变的台阶或者棱角，介质在流经转向段时能够顺着弧面平稳改变流向，有效降低介质转向带来的局部阻力损失，减少管路系统的运行能耗，同时也能避免高速介质长期冲刷内壁局部区域造成的冲蚀磨损，延长管件的整体使用寿命。从安装边界来看，这款弯头的两端接口端面为垂直于各自管路轴线的平口结构，两个接口的轴线夹角严格控制为90度，弯曲段的外弧与内弧轮廓圆滑，安装时不需要额外调整管路的对中角度，只要将两端管口与对接管道同轴对齐即可完成组对，

　　相邻的管路支架布设时可以参考弯头的弯曲半径预留足够的安装操作空间，焊接作业时不会因为结构干涉影响焊工的操作角度。在实际工程选型过程中，这类短半径弯头通常用在管路压降允许范围稍大、安装空间不足的位置，设计建模时需要重点核对弯曲段的通径一致性，避免成型过程中出现内弧侧壁厚堆积、外弧侧壁厚减薄超标的问题，建模阶段就需要对弯曲段的壁厚分布做提前预判，给后续的成型工艺预留合理的公差范围。同时两端的焊接坡口尺寸需要匹配对应的焊接工艺，不管是采用氩弧焊打底、电弧焊盖面的常规焊接工艺，还是采用全自动气体保护焊的预制焊接工艺，坡口的角度与钝边厚度都能适配，不需要现场二次加工坡口，减少现场安装的工作量。另外这款弯头的整体结构没有多余的法兰或者连接凸缘，

　　整体重量更轻，焊接连接的结构密封性能更好，在长期带压运行的工况下不会出现法兰连接常见的垫片老化泄漏问题，适合长期连续运行的工业管路系统。建模过程中需要严格控制弯曲段的椭圆度，保证弯头两端接口的圆度公差符合管路对接要求，避免组对时出现错边量超标的问题，影响焊接质量。
