奥迪1.8排量车型排气歧管连接法兰

　　在小排量乘用车动力系统的排气端布局中，排气歧管与缸盖侧的连接可靠性，直接决定了整机的排气密封性能、动力输出稳定性以及排放合规性，这款适配奥迪1.8排量动力单元的排气歧管法兰，正是承担这一连接功能的核心结构件。从实际装车场景来看，这类法兰主要应用在横置前驱布局的1.8升排量奥迪车型排气系统首端，一侧贴合发动机缸盖的排气道出口平面，另一侧对接排气歧管的进气端接口，需要在发动机持续运转的高温、振动工况下，长期保持密封面的压紧力均匀，避免出现排气泄漏导致的动力损失、排气噪音异常以及尾气排放超标的问题。

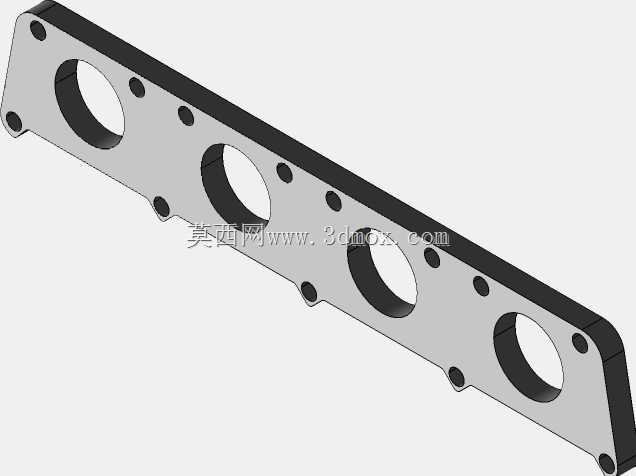

　　从结构设计逻辑来看，这款法兰采用长条式一体化板式结构，沿长度方向均匀排布四个大直径通孔，对应直列四缸发动机的四个排气道出口，每个通孔的内径尺寸与缸盖排气道、歧管进气口的通径完全匹配，避免通径突变造成的排气背压升高，影响发动机的扫气效率。法兰本体的厚度经过受力校核，在螺栓预紧力的持续作用下不会出现翘曲变形，保证整个密封平面的平面度公差控制在0.1mm以内，配合金属复合密封垫片使用时，能够完全填充密封面的微观不平度，阻断高温高压排气的泄漏路径。

　　安装点位的布局上，法兰沿长度方向在相邻两个气道通孔之间、以及法兰的两端位置，均匀布置了多个小直径螺栓过孔，这些孔位的位置度公差严格匹配缸盖侧的螺纹孔坐标，安装时螺栓按照对角线顺序分次拧紧，保证每个点位的压紧力一致，避免局部应力集中导致的法兰变形或者密封垫片压溃。法兰的边角位置做了小圆角过渡处理，既避免安装过程中锐边划伤操作人员，也减少了应力集中点，提升构件在长期振动工况下的抗疲劳性能。

　　从实际使用的工况适配性来看，这款法兰的材质选型需要匹配排气端的持续高温环境，常规量产版本采用耐热铸铁或者高牌号不锈钢加工而成，能够承受排气歧管侧最高近千度的瞬时排气温度，同时具备足够的抗热胀冷缩变形能力，在发动机冷启动、全负荷高转速运转、怠速停机等不同工况的温度循环下，密封面不会因为热变形出现间隙。对于售后维修以及动力改装场景来说，这款法兰的安装边界完全匹配原厂缸盖的接口尺寸，不需要对缸盖或者排气歧管做额外的切削加工，直接替换老化变形的原厂法兰即可完成维修作业，能够有效解决老款车型因为法兰长期高温变形导致的排气漏点问题，恢复发动机原有的排气背压设计值，保证动力输出的平顺性。

　　在三维建模过程中，这类法兰的建模需要重点关注密封平面的平面度要求、各个孔位的位置度公差，以及气道通孔的同轴度匹配，建模时需要先以缸盖侧的接口坐标为基准，确定四个气道孔的中心距，再依次排布螺栓安装孔的位置，最后通过拉伸、倒角、孔特征切除完成主体结构，建模完成后还需要做虚拟装配校验，确认法兰与缸盖、歧管的配合面完全贴合，螺栓孔位无错位，气道通径无台阶，避免实际加工后出现安装干涉或者密封失效的问题。
