丰田车型改装用三孔排气转接法兰结构

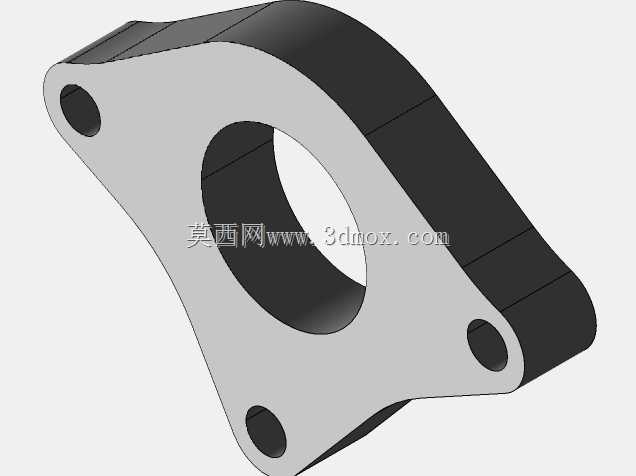

　　这款三孔异形法兰主要应用在丰田系列民用车型的排气系统改装与原厂排气歧管对接场景中，核心作用是衔接排气歧管出口与后段涡轮、头段管路或者排气泄压阀接口，解决不同批次、不同改装方案下排气接口孔位不匹配、密封面错位的常见装配问题。从结构布局来看，法兰主体采用非对称异形轮廓，中心开设大尺寸通流圆孔，三个安装通孔分别分布在法兰轮廓的三个延伸支耳位置，没有采用常规圆形法兰的均匀圆周布孔方式，完全贴合对应车型排气侧缸盖或者歧管端面的原生螺栓点位，安装时不需要额外在缸体或者歧管端面扩孔、移位，最大程度保留原车安装点位的强度。设计阶段首先要锁定的边界是对接端面的密封面平面度，整个法兰与歧管贴合的端面需要保证全程平面度公差控制在0.1mm以内，

　　避免高温排气工况下出现垫片压合不均、漏气的问题；三个支耳位置的通孔孔径按照原车排气螺栓的标准规格预留间隙，既可以抵消发动机热胀冷缩带来的孔位微量偏移，也能降低装配时螺栓穿入的对位难度。法兰的厚度选取需要兼顾两个维度的需求：一方面排气系统工作时长期处于三百到八百度的高温环境，厚度过薄会在反复热循环中出现翘曲变形，直接破坏密封面的贴合状态；另一方面如果法兰整体厚度过大，会额外占用发动机舱内的狭小布置空间，甚至和周边的散热管路、线束支架出现运动干涉，因此支耳区域和中心通流区域的厚度做了等厚匹配，轮廓边缘做了小半径倒角处理，既消除了加工后的锐边，也避免安装时割伤排气密封垫片。不同于标准圆形法兰，

　　这款异形法兰的外轮廓完全顺着三个安装孔的连线向外延伸，没有多余的冗余材料，在保证结构刚性的前提下尽可能控制法兰整体重量，降低排气系统的额外悬置载荷。中心大孔的通流直径和对接的排气管路内径保持齐平，法兰内孔位置没有出现台阶缩径，不会在排气通路中形成额外的气流扰流阻力，保证排气脉冲的顺畅导出，这对于改装车型的排气回压设定、涡轮响应速度都有直接影响。建模过程中需要先还原三个安装孔的相对位置坐标，再以中心通流孔为核心绘制外轮廓的顺滑曲线，支耳位置的轮廓宽度要超过安装孔外径至少两倍以上，保证螺栓压紧时支耳区域有足够的承压面积，不会在长期螺栓预紧力作用下出现支耳断裂、变形的失效问题。法兰的背面和对接管路的焊接位置预留了均匀的焊道接触面，

　　管路插入后可以在背面形成连续的角焊缝，焊接后不会出现焊瘤凸入通流内孔的情况。在实车布置校核时，需要把法兰模型带入发动机舱的整体装配环境中，核对法兰外轮廓和周边发电机、空调管路、防火墙隔热板的最小安全间隙，尤其是发动机运行过程中会出现整机抖动，必须预留出足够的动态间隙，避免长期摩擦出现管路磨损、隔热层破损的隐患。这类转接法兰在改装场景中往往要适配不同供应商的排气头段产品，孔位的位置度公差需要严格控制，三个安装孔的位置度偏差不能超过0.2mm，否则会出现一侧螺栓无法穿入、强行锁紧后法兰受力不均的问题。密封面区域不需要额外加工密封槽，依靠耐高温的多层金属排气垫片就可以实现可靠密封，平整的大面加工方式也降低了单件的加工成本，适合小批量改装件的生产与装配。
