罗克韦尔传动系统用连接法兰结构

　　在工业传动系统的轴系连接场景里，这类法兰承担着动力输入端与输出端的刚性衔接职责，常见于罗克韦尔系列传动单元的装配链路中，是保障扭矩稳定传递、补偿少量安装同轴度偏差的核心盘类连接件。从实际装配需求出发，这类法兰的安装边界需要匹配对应传动单元的轴伸尺寸，端面的螺栓孔采用圆周均布设计，孔位的位置度公差严格控制在0.02mm范围内，避免装配时出现螺栓别劲、端面贴合不严的问题，毕竟传动系运行时会持续传递交变扭矩，一旦连接面存在间隙，很容易在长期载荷冲击下出现螺栓松动、法兰端面磨损的故障。

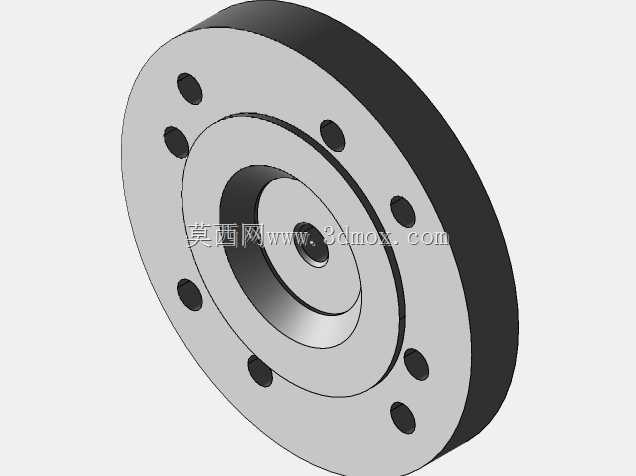

　　设计这类法兰时，首先要明确传动链路的额定传递扭矩，以此反推法兰盘的基体厚度、螺栓孔的数量与公称直径，本次结构的法兰外圈采用加厚凸缘设计，黑色区域为装配时的定位止口配合面，这个止口的尺寸公差采用H7/h6的间隙配合，既可以保证装配时的导向顺畅，又能限制法兰安装后的径向窜动，避免轴系运行时出现偏心振动。法兰中心的阶梯孔结构，是为了匹配传动端的轴头定位台阶，不同直径的阶梯段分别对应轴伸的配合面、密封件安装位，最内侧的小孔是为了避让轴端的锁紧螺栓或者传感器走线，避免装配时出现干涉。

　　从实际应用场景来看，这类法兰不仅用在工业传动柜的动力输出端，也会配套用在输送线、自动化设备的传动模组对接位置，安装时需要先将法兰止口完全卡入对应设备的定位槽内，确认端面完全贴合后再按对角顺序逐步拧紧连接螺栓，拧紧力矩需要匹配螺栓的强度等级，避免力矩过大导致法兰变形，或是力矩不足导致连接松动。法兰的端面粗糙度要求控制在Ra1.6以内，保证连接面的接触面积达到90%以上，这样才能在传递大扭矩时不会出现接触面打滑、动力损耗的问题。

　　在结构细节设计上，法兰盘上的8个螺栓孔采用沉孔设计？不对，看模型上是通孔，哦不对，模型上的孔是贯通的光孔，孔口做了0.5mm的倒角，去除加工毛刺，避免螺栓穿入时被毛刺刮伤螺纹，也能减少应力集中。法兰外圈的黑色部分其实是表面做了氧化处理的区域，这个区域是装配时的夹持位，方便安装时用工具夹持法兰对位，同时氧化层也能提升这个区域的防锈能力，毕竟工业车间环境里难免有油污、水汽，基础的表面处理能延长零件的使用寿命。

　　很多新手在设计这类传动法兰时，容易忽略止口的深度尺寸，要是止口设计过深，会导致法兰端面无法和安装面完全贴合，要是止口过浅，又起不到径向定位的作用，实际设计时需要匹配对接端的凸台高度，预留0.1mm左右的压紧余量，保证螺栓拧紧后止口既能承担径向定位作用，又不会因为顶死导致端面贴合不严。另外法兰的内孔阶梯处都做了圆角过渡，避免台阶处的应力集中，毕竟传动系启动、急停时会有瞬时冲击载荷，直角台阶很容易在长期冲击下出现裂纹，圆角过渡能大幅提升零件的抗疲劳强度。

　　从安装尺寸边界来说，这类法兰的最大外径需要匹配传动单元的安装腔内径，不能出现法兰和腔体内壁干涉的情况，法兰的总厚度要控制在安装空间的轴向尺寸范围内，避免装配后法兰突出腔体外，或是和周边的管线、防护盖产生碰撞。中心孔的最小直径要大于穿过的轴径，保留0.2-0.3mm的间隙，方便装配时的调整，也能避免轴转动时和法兰内孔产生摩擦。

　　在实际运维场景里，这类法兰属于传动系统的易装拆连接件，检修时只需要拆下连接螺栓就能分离两端的传动单元，不需要拆解整个轴系，大幅降低了设备维护的工作量。法兰的材质一般选用45号钢调质处理，调质硬度控制在HB220-250之间，既保证足够的强度和韧性，又不会因为硬度过高导致加工难度提升，配合面的硬度足够抵抗装配时的挤压磨损，非配合面做发黑或者氧化处理，提升防锈能力。

　　设计建模时，这类盘类零件优先采用旋转特征做基体，再通过圆周阵列生成均布的螺栓孔，能有效保证孔位的均布精度，避免逐个打孔出现的位置误差。建模时需要把所有的倒角、圆角特征都做完整，不要在工程图里才标注倒角，不然后续做装配仿真、干涉检查时容易出现误判，也能给后续的数控加工提供准确的模型依据。另外要注意螺栓孔的孔径要比螺栓公称直径大1mm左右，给安装时的对位调整留出少量余量，毕竟实际加工和装配都会存在少量误差，完全零间隙的孔位设计会导致现场装配难度大幅提升，甚至出现螺栓穿不进去的问题。
