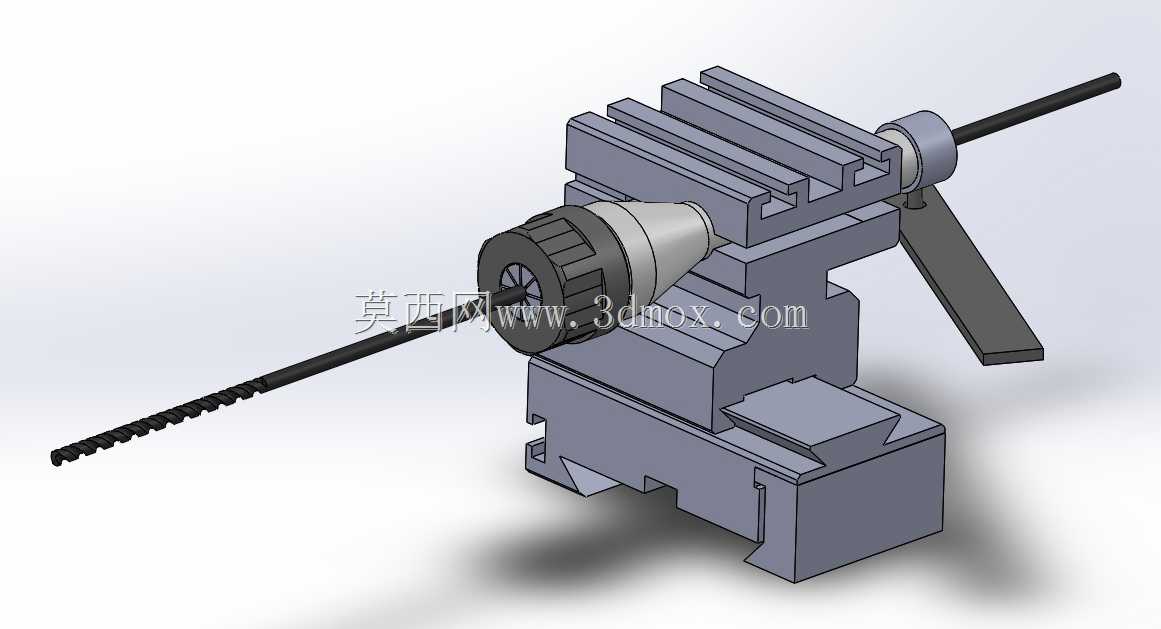

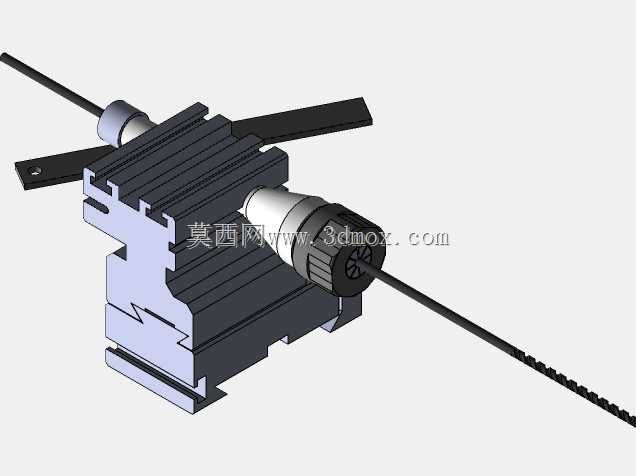

适配车床长料深孔加工的ER16枪钻尾座结构

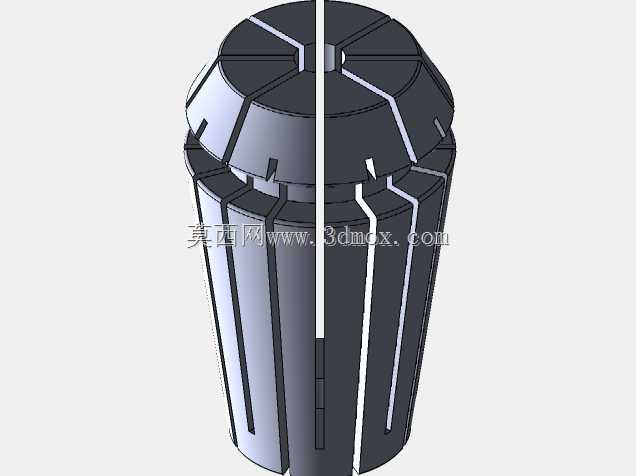

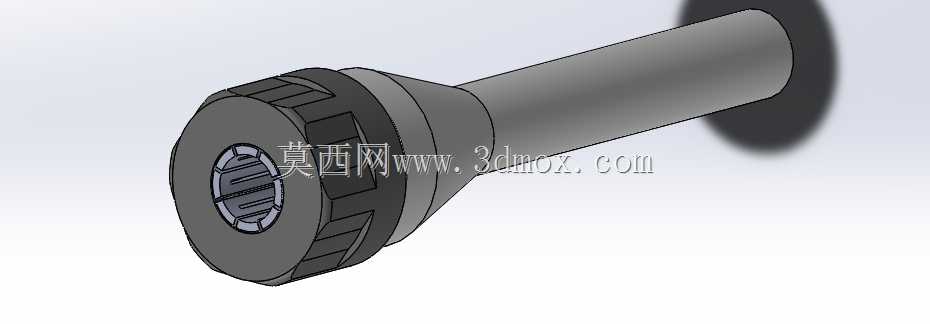

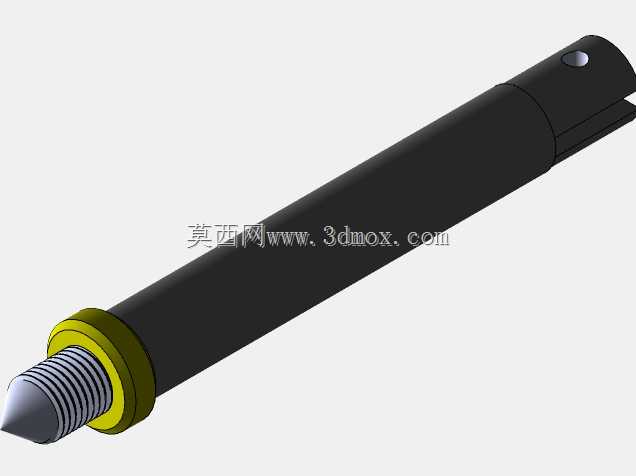

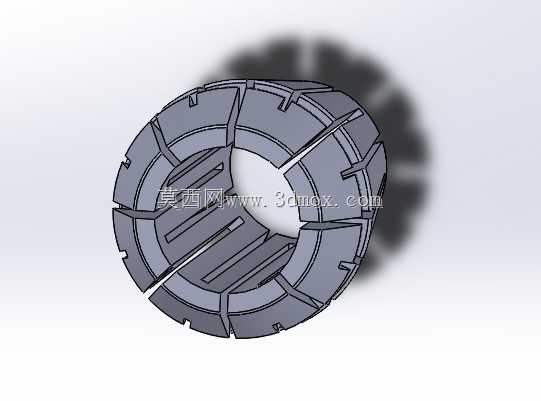

　　在小直径长料深孔加工场景中，普通车床尾座的同轴度偏差、装夹行程不足问题，一直是制约枪钻加工精度的核心痛点，这款ER16枪钻尾座就是针对这类工况做的定向结构优化。从实际加工需求出发，设计时首先考虑了长料贯穿的可行性，尾座主轴做了全通式内孔设计，可穿过直径小于ER16夹头最大夹持范围的长棒料，无需额外截断原料，能适配仪表车床、小型台式车床的床身安装槽位，安装基准面做了与标准车床导轨匹配的燕尾滑块结构，锁紧手柄采用偏心压块结构，扳动角度控制在120度范围内即可完成尾座位置的锁止与释放，调整时无需额外工具，适配小批量多规格零件的快速换产需求。夹头端直接采用标准ER16夹头接口，无需额外转换套，夹持范围覆盖1-10mm直径的枪钻钻杆，

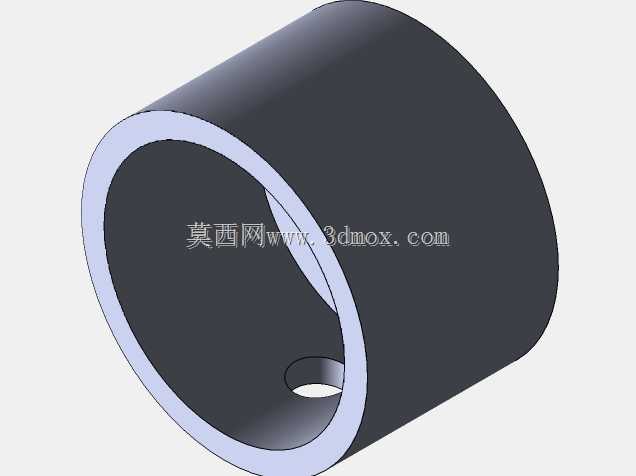

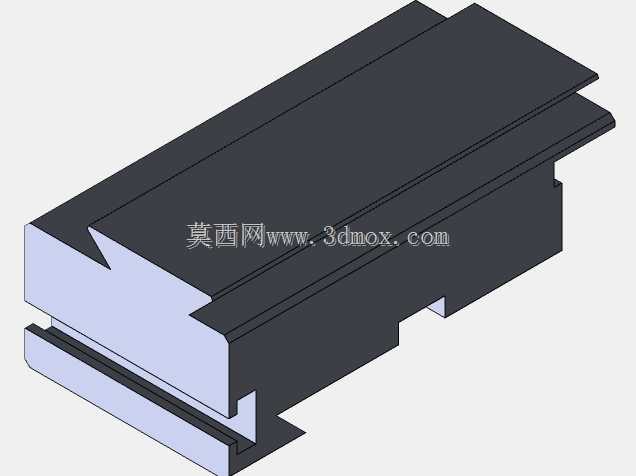

　　主轴与尾座本体的配合段做了铜套衬层，减少长时间进给的磨损量，同时预留了注油孔，可定期加注润滑脂维持回转精度。尾座的进给机构采用手轮直连丝杠的结构，进给行程控制在80mm，足够覆盖常规小直径深孔的单次进给深度，手轮侧做了刻度环，每格进给量对应0.02mm，方便操作人员控制进给量，避免枪钻崩刃。结构外形上，整体安装底座的宽度匹配120mm标准车床导轨间距，底座长度控制在160mm，不会占用过多床身行程空间，尾座中心高与常见小型车床的主轴中心高保持一致，安装后无需额外调整中心高即可保证钻杆与主轴的同轴度，同轴度公差控制在0.02mm以内，能有效减少深孔加工时的孔壁偏斜、钻杆抖动问题。针对枪钻加工时的排屑需求，

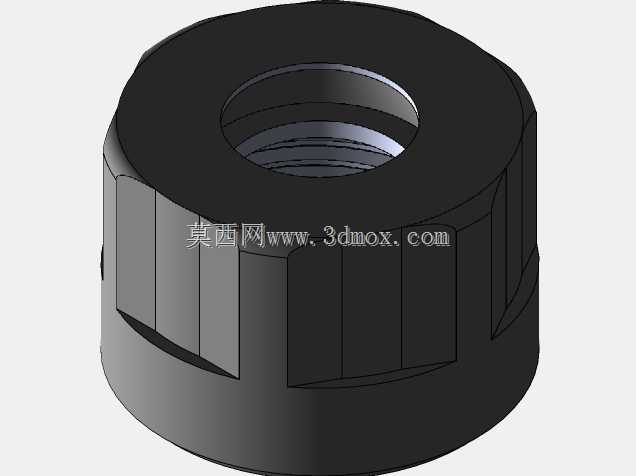

　　尾座前端的夹头压帽做了避让缺口，不会干涉切削液的喷射路径，可配合高压切削液系统完成深孔排屑，避免切屑堵塞在孔内造成钻杆断裂。整体结构没有冗余的复杂部件，所有易损件均采用标准件，夹头、铜套、锁紧手柄都可以直接采购标准配件替换，降低了后期维护成本，适合小型机械加工车间、五金零件加工厂做小直径深孔加工的车床改造配套使用，安装时只需替换原有车床尾座，无需对床身做额外打孔改造，适配性较强。
