NEMA17规格步进电机结构三维建模

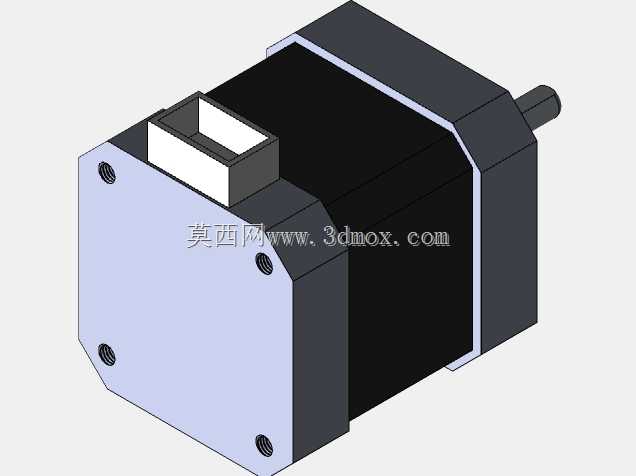

　　这款NEMA17规格步进电机的三维模型，完整还原了42mm机座号混合式步进电机的全部结构细节，建模过程中严格遵循该规格电机的通用安装尺寸规范，机座安装孔位采用4个M3螺纹孔，孔位中心距为31mm，输出轴直径为5mm，轴伸长度控制在24mm，完全匹配市面主流42步进电机的安装边界，可直接用于各类小型自动化设备的结构装配校验。从实际应用场景来看，这类电机广泛搭载在桌面级3D打印机的XYZ轴传动机构、小型雕刻机的进给系统、桌面机械臂的关节驱动、自动化点胶设备的位移模组以及小型传送带的驱动端，凭借开环状态下的精准步距特性，无需额外加装编码器即可实现低成本的位置控制，是小型自动化装备领域应用占比最高的执行元件之一。

　　模型在结构设计上完整复现了电机的定子绕组腔体、后端盖、前端定位止口、顶部出线接线座的全部细节，接线座的端子排布间距符合常规两相四线步进电机的接线规范，可直接配合常用的PH2.0端子接插件完成布线模拟。建模时特意对电机机身的散热筋结构做了还原，虽然该规格电机运行温升普遍控制在60K以内，但机身的加强筋结构既可以提升机壳的结构强度，也能在连续运行时辅助增大散热面积，避免长时间高扭矩输出下出现过热退磁问题。前端盖的止口尺寸做了精准控制，止口直径为22mm，突出高度2mm，可直接与常见的42电机安装支架、同步轮安装座完成定位配合，无需额外做适配调整。输出轴的扁位结构也在模型中做了体现，扁位深度0.5mm，长度12mm，

　　可匹配带紧定螺丝的同步轮、联轴器，避免传动过程中出现轴与连接件的打滑空转。从结构设计的合理性角度，模型中机身与端盖的扣合位置做了0.1mm的装配间隙模拟，还原实际生产中的装配公差，接线座与机身上盖的连接位置也做了卡扣与螺丝固定位的细节还原，可直接用于拆解演示电机的装配流程，也能在设备整体装配仿真中检查电机与周边线束、结构件的干涉问题，提前规避实际装机时出现的安装空间不足、接线座与机架碰撞等常见问题。
