42型方形法兰步进电机结构设计

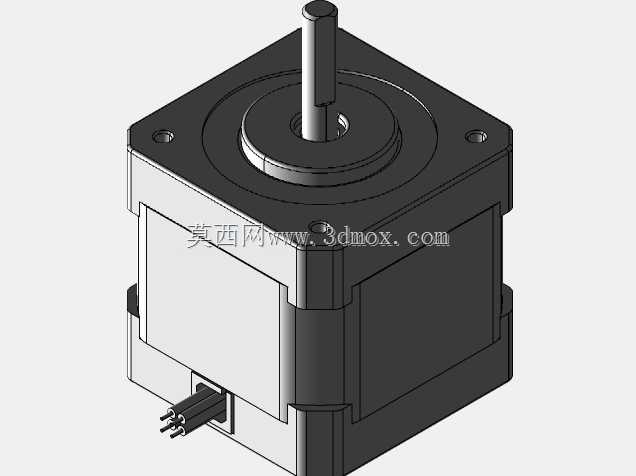

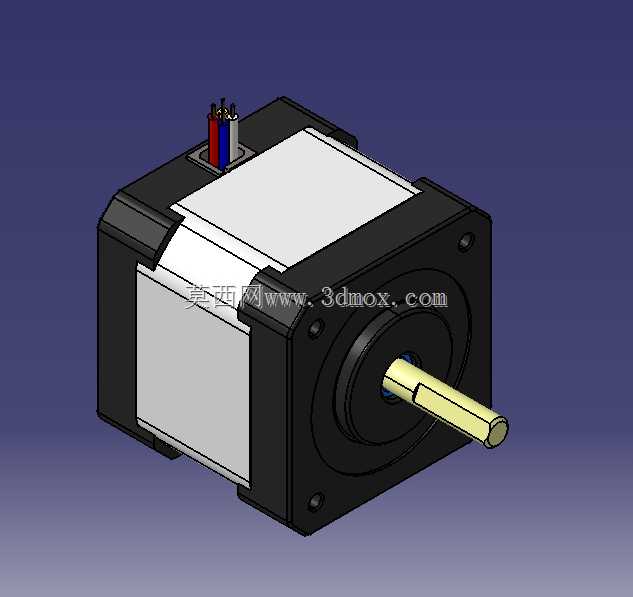

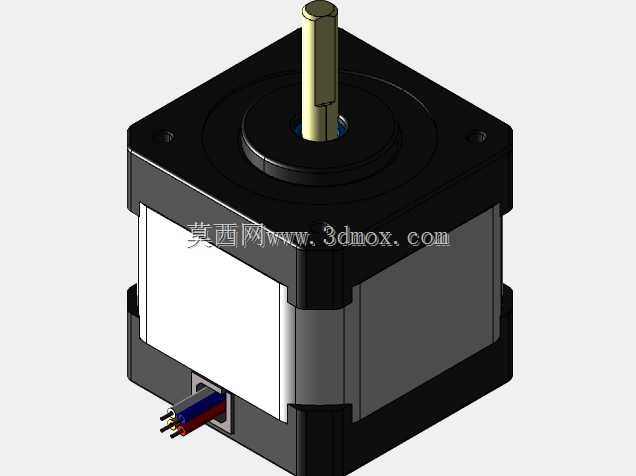

　　这款42机座步进电机的三维结构，完全贴合小型自动化设备的安装适配需求做了细节还原，日常做桌面级3D打印机、小型雕刻机走刀机构、点胶设备位移滑台、小型传送带驱动单元选型的时候，经常会碰到这类安装尺寸的电机，很多新手做结构设计时容易忽略安装边界的干涉问题，这个模型把所有装配相关的尺寸细节都做了完整呈现。从结构设计逻辑来看，电机本体采用方形端盖搭配叠压定子壳体的经典布局，前端输出轴做了标准D型切边处理，不用额外加工轴面就能直接锁紧同步轮、联轴器这类传动连接件，避免传动过程中出现打滑丢步的问题；后端预留的出线位做了规整的线束排布空间，四根相线的出线位置避开了安装孔位的垂直投影区域，装配时不会出现线束被安装螺钉压破绝缘层的隐患。安装边界上，

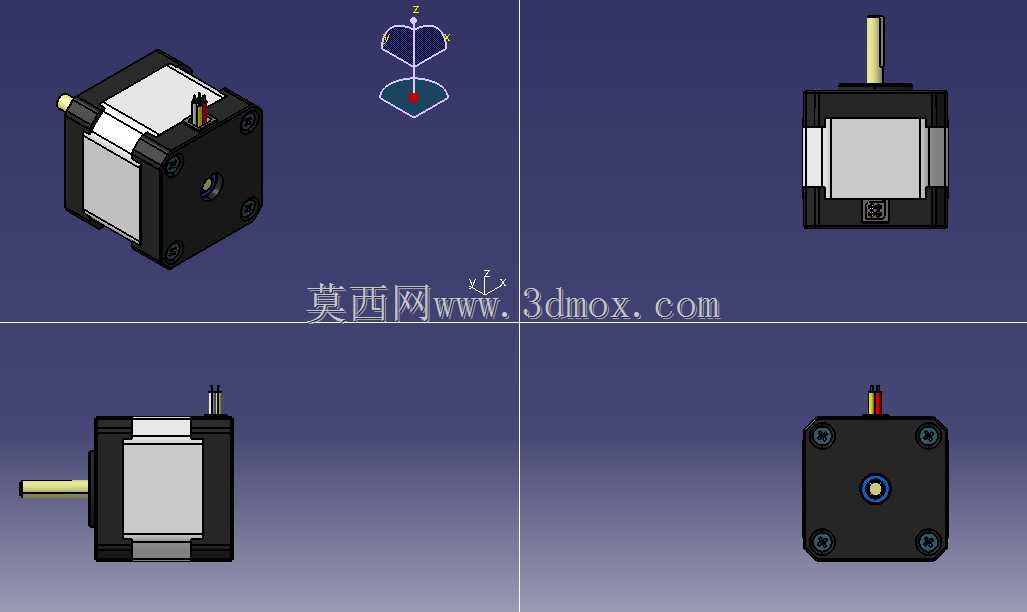

　　40mm见方的法兰端面上，四个安装孔的孔位完全遵循Nema17的标准孔距规范，不管是搭配铝型材安装座、还是直接锁在设备立板上，都能直接适配通用的安装配件，不用额外做转接板加工；输出轴的伸出长度、轴径尺寸也匹配市面上绝大多数标准联轴器、同步带轮的适配范围，做传动链设计时不用额外核算轴的配合公差。从实际应用场景出发，这类小尺寸步进电机大多用在对安装空间有严格限制的工位，比如小型分拣设备的拨料机构、桌面机械臂的关节驱动、智能仓储的小型料仓推料机构，模型还原了电机本体的所有外部轮廓细节，包括端盖上的固定螺钉凸台、壳体的叠压纹理、出线端的防护结构，在做整机装配干涉检查的时候，可以直接导入装配体验证安装空间是否足够，

　　不用再手动简化电机轮廓做占位模型。设计过程中也充分考虑了散热需求，定子壳体的金属外壳部分做了足够的接触面积，安装时如果贴合金属安装板，还能借助安装板辅助散热，提升电机长时间运行的稳定性；输出轴的轴承位在端盖内部做了合理的支撑跨距，能承受一定的径向负载，搭配同步带传动时不用额外加装支撑轴承座就能满足常规传动的负载要求。
