JGB37Y520直流行星齿轮减速电机结构

　　在小型自动化传动场景里，这类直流行星齿轮减速电机的应用覆盖范围极广，从桌面级小型输送线的驱动单元、智能小车的行走动力，到小型阀门的执行驱动、家用智能设备的动力输出，甚至是小型3D打印设备的送料机构、桌面机械臂的关节动力，都能见到同规格产品的身影。不同于普通直流电机直接输出高转速低扭矩的特性，这类集成行星齿轮减速箱的电机，核心作用是通过多级齿轮的传动比匹配，把电机本体输出的高转速降下来，同时按传动比放大输出扭矩，匹配低转速大扭矩的负载需求，避免普通直流电机带载时堵转、扭矩不足的问题。

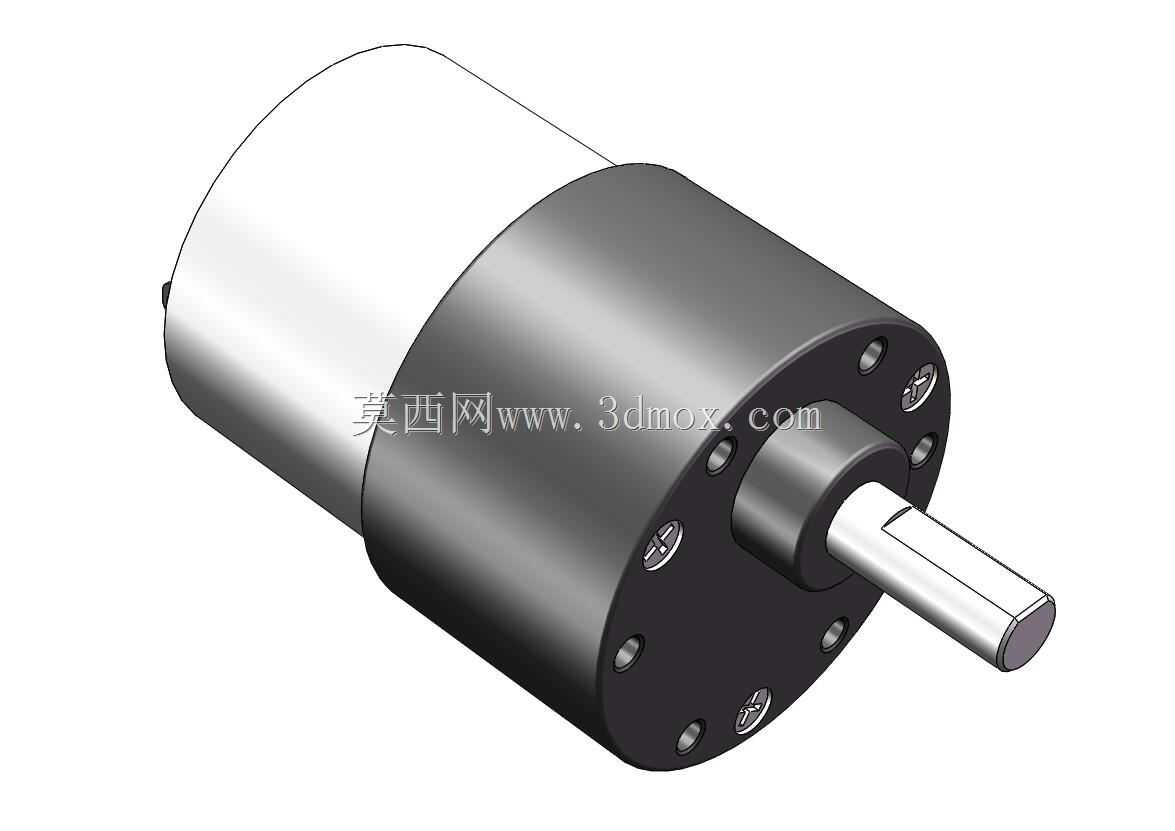

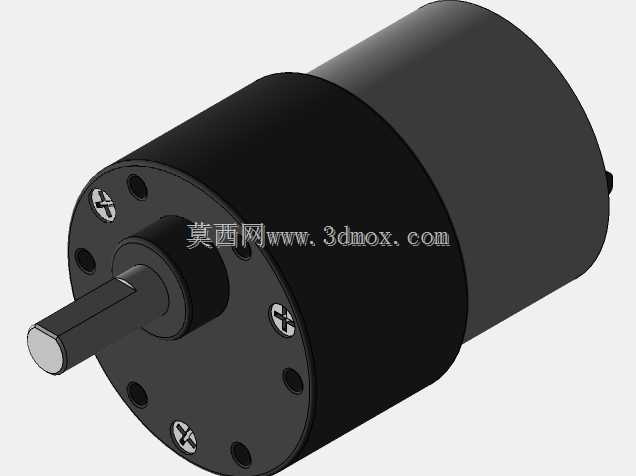

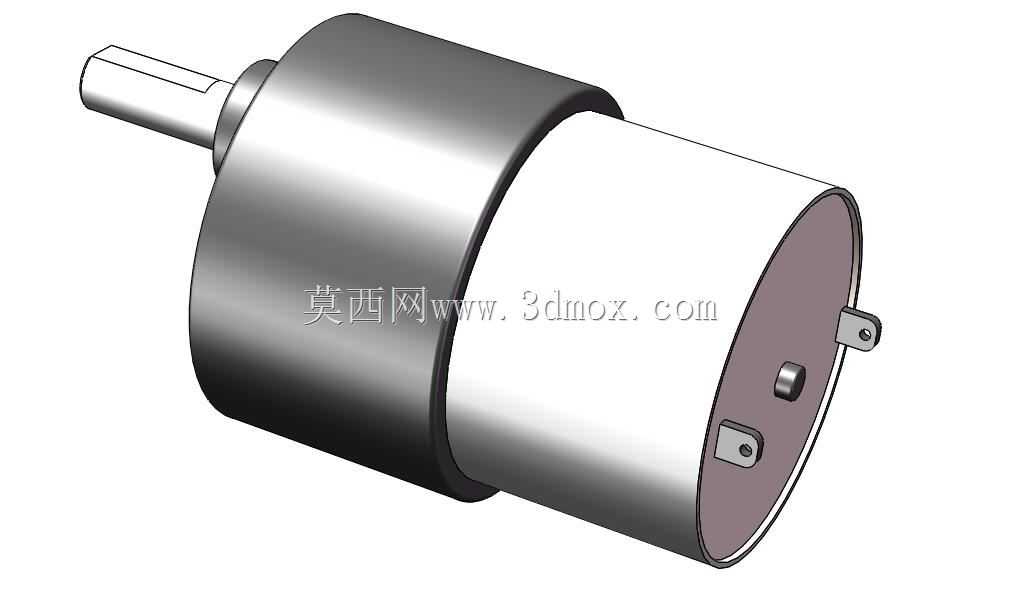

　　从结构设计逻辑来看，这款产品采用分体式集成设计，后端是标准的圆形直流有刷电机本体，前端直接同轴集成行星齿轮减速箱，输出轴与电机轴保持同轴度，整体为圆柱式外形，没有额外的突出安装结构，适配常见的圆形法兰安装、抱紧式安装场景。外形尺寸上，整机主体直径为37mm，轴向总长度45mm，输出轴为直径6mm、长度15.5mm的光轴，轴端做了平切处理，可通过顶丝、联轴器或者配套的轴套实现与负载的连接，安装时需要预留的径向空间不小于40mm，轴向安装空间需要预留至少55mm，给输出端连接、后端接线留出足够余量，避免安装时出现干涉。

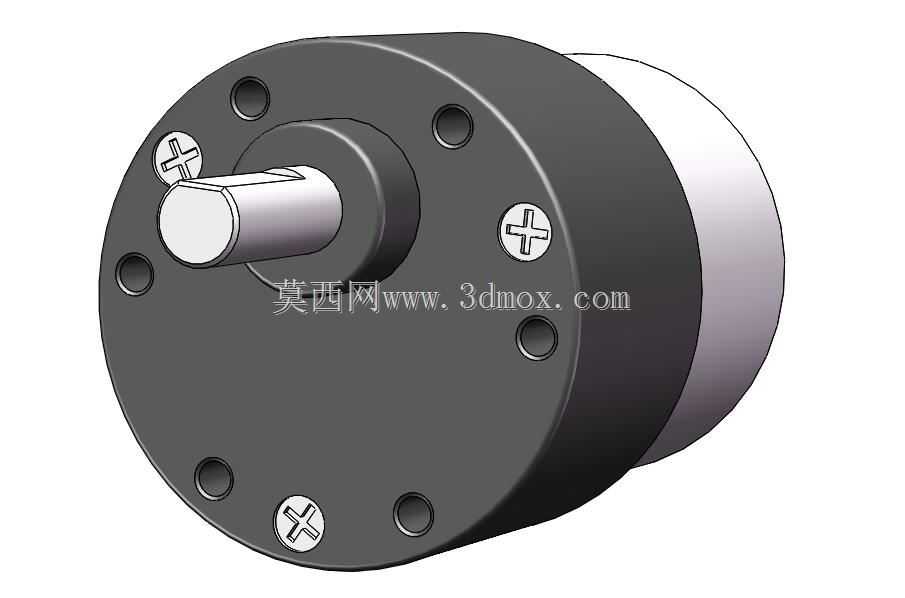

　　实际选型使用时，这类减速电机的安装固定方式通常有两种，一种是利用减速箱前端端盖上的四个均布安装螺丝孔，通过M3螺丝直接固定在设备安装板上，这种安装方式同轴度好，能承受较大的径向负载；另一种是采用抱紧式安装座，包裹住电机本体的圆柱外壳进行固定，适合需要调整输出轴角度、或者安装板没有对应螺丝孔位的场景。设计建模时，齿轮减速箱部分的端盖采用多颗十字螺丝紧固，方便拆解维护齿轮组，端盖上的安装孔位做了沉头处理，螺丝安装后不会突出端盖平面，保证安装时端面能完全贴合安装基准面，避免安装倾斜导致输出轴径向跳动过大。

　　从功能特性上看，这类直流减速电机的供电电压覆盖常见的6V、12V、24V低压直流场景，可通过PWM信号调整输入电压实现转速调节，也可通过H桥电路实现正反转控制，适配多数小型自动化设备的控制逻辑。行星齿轮组的设计相比普通平行轴减速箱，具备同轴输出、结构紧凑、传动效率高、承载扭矩大的优势，相同外径下能实现更大的传动比，同时齿轮啮合的噪音更低，适合对安装空间有严格限制、对运行噪音有要求的桌面设备、民用智能产品场景。

　　建模过程中需要重点关注几个配合尺寸的公差控制：输出轴与减速箱端盖轴承位的配合公差，需要采用基孔制间隙配合，保证输出轴转动顺畅无卡滞，同时径向跳动量控制在0.05mm以内；电机本体与减速箱连接的定位止口，需要保证同轴度公差在0.03mm以内，避免电机轴与齿轮输入轴不同心导致的齿轮磨损加剧、运行噪音增大问题；端盖上的安装孔位位置度公差需要控制在0.1mm以内，保证安装时能顺利对位设备上的安装螺孔，不会出现强行锁螺丝导致的壳体变形。

　　在实际设备适配中，这类减速电机通常不建议直接承受过大的径向负载，比如直接在输出轴上安装大直径滚轮、齿轮时，需要额外增加支撑轴承座分担径向力，避免输出轴弯曲、减速箱内部齿轮偏磨。输出轴与负载连接时优先采用柔性联轴器，抵消安装时的少量同轴度误差，减少运行过程中的振动传递，提升整机的运行寿命。对于需要频繁正反转、启停的应用场景，选型时需要预留足够的扭矩余量，通常按实际负载扭矩的1.5-2倍选择对应减速比的型号，避免堵转导致电机过热烧毁、齿轮崩齿。
