Aeromotive13301型燃油压力调节装置

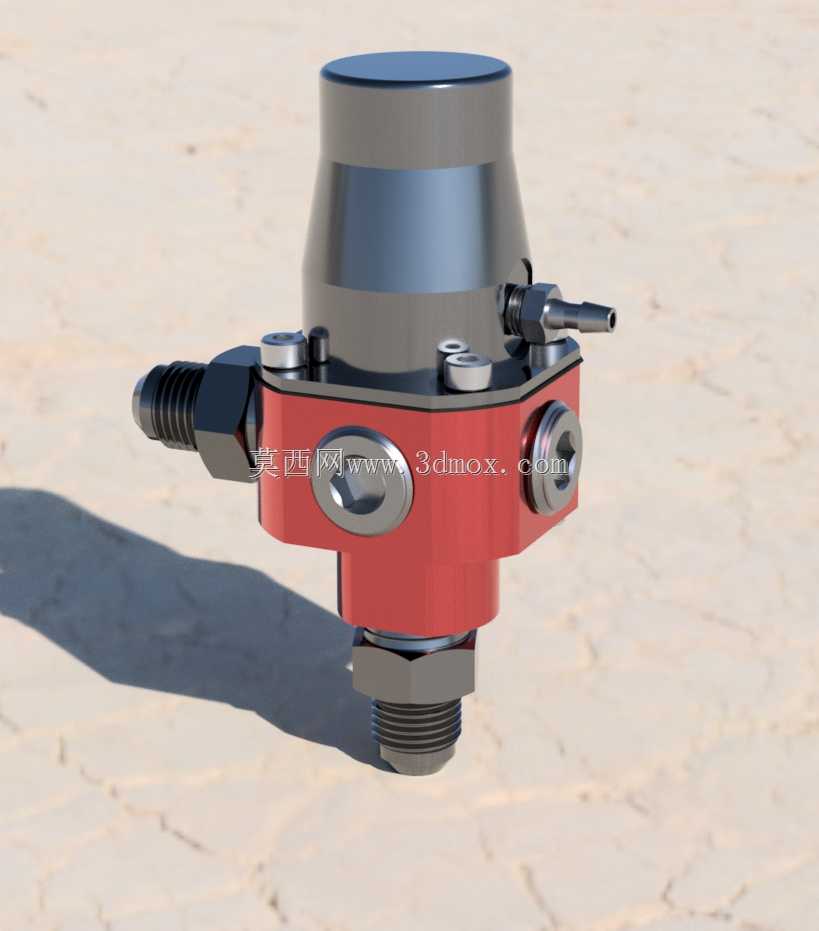

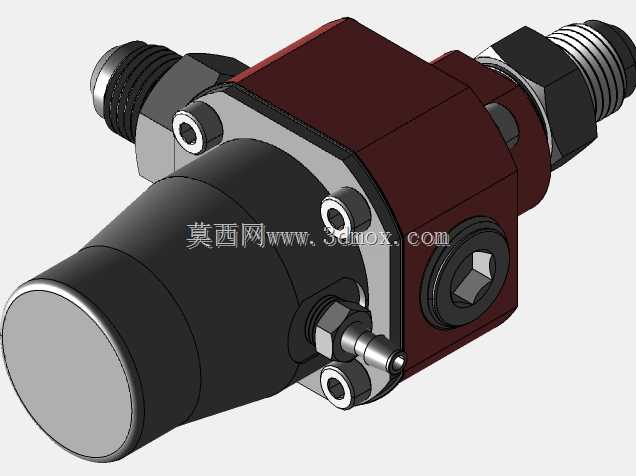

　　这款燃油压力调节装置主要适配大马力改装燃油供给系统，在民用性能车改装、轻型航空活塞发动机供油回路中都有广泛应用场景，核心作用是稳定燃油轨内的供油压力，抵消燃油泵输出波动、喷油器间歇启闭带来的压力冲击，保证不同工况下喷油量的控制精度，避免因油压偏差导致的空燃比失准，减少动力输出波动、积碳异常生成等问题。从结构设计来看，主体采用红漆涂装的金属基座搭配上部阳极氧化处理的调压腔体，侧部设置三个外螺纹油路口，分别对应进油、回油、油压检测接口，顶部集成真空/压力补偿接口，可根据进气歧管压力动态调整调压弹簧预紧力，匹配增压、自然吸气等不同进气形式的发动机需求。建模过程中，外部安装接口、整体外形轮廓均采用游标卡尺实测尺寸还原，

　　可直接用于改装发动机舱的布局干涉校验、燃油管路走向模拟，安装边界上，下部主进油接口采用外螺纹直连设计，侧部回油接口与检测接口呈90度正交布置，上部调压腔体直径小于基座主体，预留了扳手操作空间，安装时需注意竖直方向的高度余量，避免与引擎盖、周边线束管路产生干涉。需要注意的是，模型内部的密封腔道、内螺纹细节为参考同类型产品的通用结构做的等效建模，未做实物拆解测绘，在做内部流道仿真、密封结构设计时需要结合实物样品补充尺寸参数，外部安装尺寸、接口位置、整体外形的还原度可满足总装布局、展示动画制作、改装方案预演的使用需求，调压旋钮的位置、固定螺栓的排布都和实物保持一致，可直接用于生成安装指导示意图、产品展示渲染素材，在做发动机舱三维布局时，可直接调用该模型匹配燃油泵、燃油轨、喷油器的安装位置，提前排查管路弯折半径不足、安装操作空间不够等问题，减少实车改装时的试错成本。
