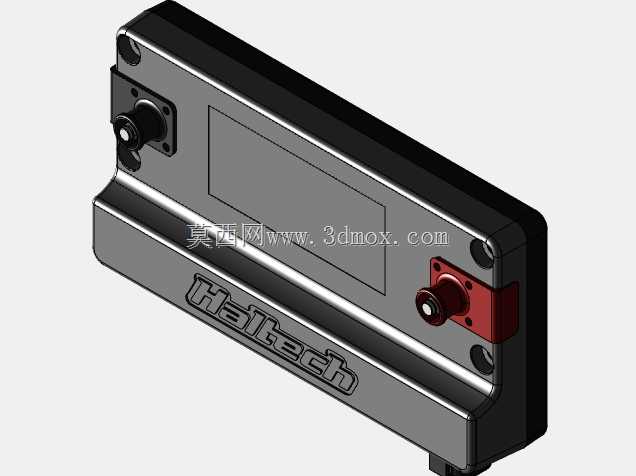

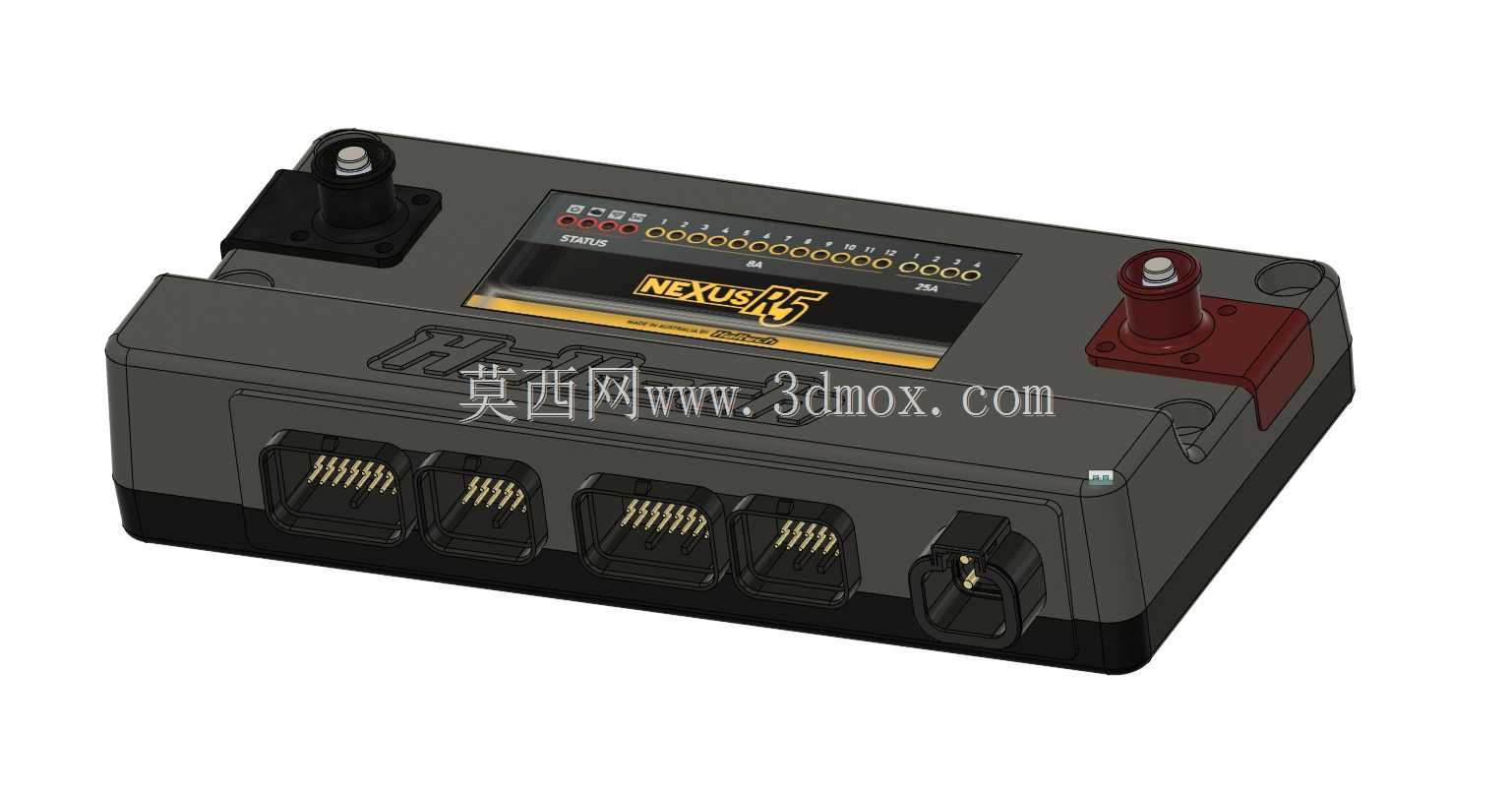

Haltech Nexus R5赛车ECU控制单元三维数模

　　该模型还原的是Haltech Nexus R5系列赛车专用发动机控制单元，这类电控单元主要应用于专业赛事改装车、直线加速赛车、场地拉力赛车的动力系统管控场景，替代原厂ECU实现更灵活的喷油、点火、增压控制逻辑匹配，适配大马力改装动力总成的管控需求。从结构设计来看，模型完整还原了产品的安装边界与外部接口特征，壳体采用高强度工程塑料包覆设计，顶部设置两个大电流接线柱，分别对应主电源正极与接地回路，红色绝缘护套覆盖正极接线端，避免车辆行驶过程中震动导致的接线短路风险，接线柱采用标准螺纹锁紧结构，适配赛车常用的大线径供电线缆压接端子，满足大电流供电的载流需求。正面排布四个车用防水连接器接口，

　　接口引脚定义完全匹配Haltech官方定义的针脚布局，包含喷油驱动通道、点火信号通道、传感器信号采集通道、辅助输出通道的对应针脚位置，建模时还原了连接器的锁止卡扣结构，可直接用于整车线束布置的干涉检查，提前验证线束走向与接插件插拔空间是否充足。壳体侧面预留的安装固定凸台，孔位间距与官方安装尺寸完全匹配，凸台内嵌金属衬套结构，避免长期震动下塑料壳体安装孔开裂，安装面的凸起高度也做了还原，可用于设计专用安装支架时的贴合面校验，确保装车后固定牢靠。设计上该型号属于快速适配版本，省略了WiFi模块与USBC调试接口，整体外形尺寸与完整版R5保持一致，孔位定义、接线柱位置完全通用，对于不需要无线调试功能的赛事场景，可直接替换安装，

　　无需改动原有安装支架与线束布局。建模过程中对壳体表面的散热筋结构、标识印刷区域的凹凸特征、接插件内部的针脚排布导向结构都做了还原，可用于改装车间的ECU安装位置模拟、发动机舱布局优化、线束走向设计等工作，也可作为赛车动力系统教学演示的三维教具，帮助改装从业者理解独立ECU的外部结构与安装要点，提前规避装车时可能出现的安装干涉、接线空间不足等问题。
