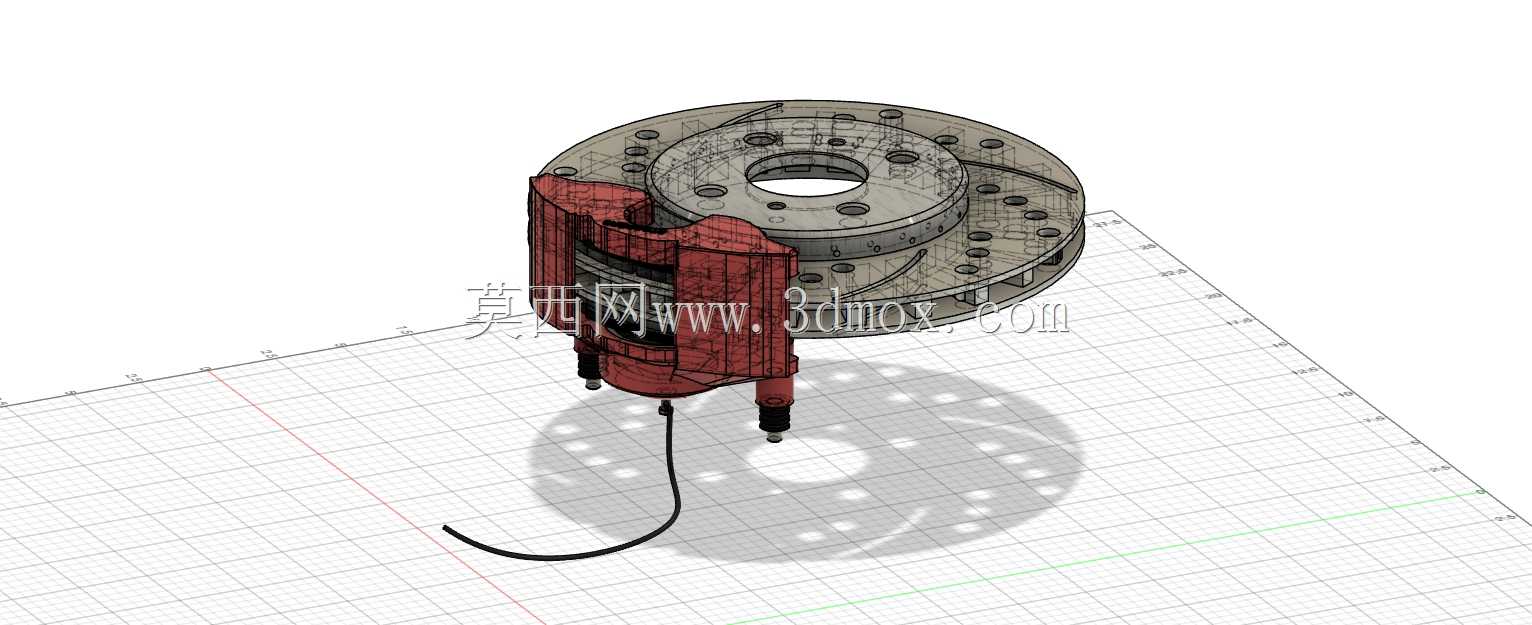

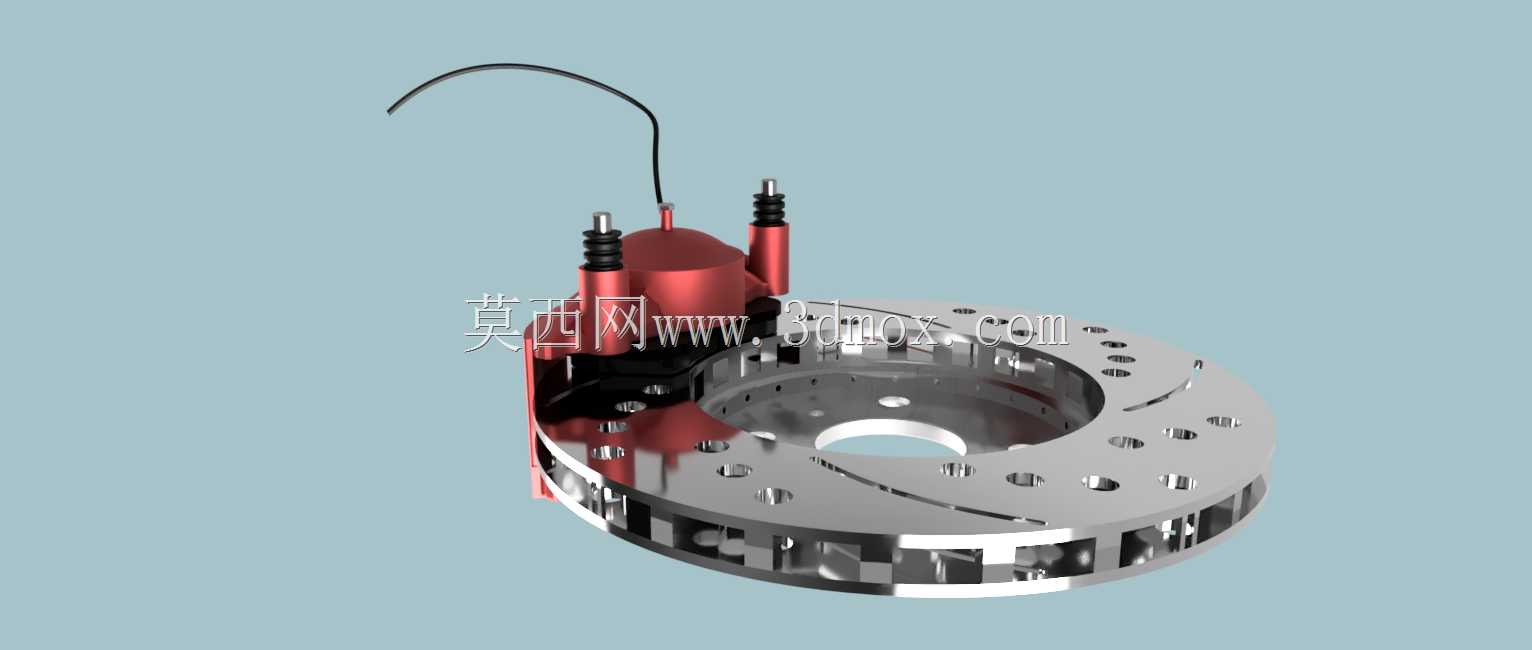

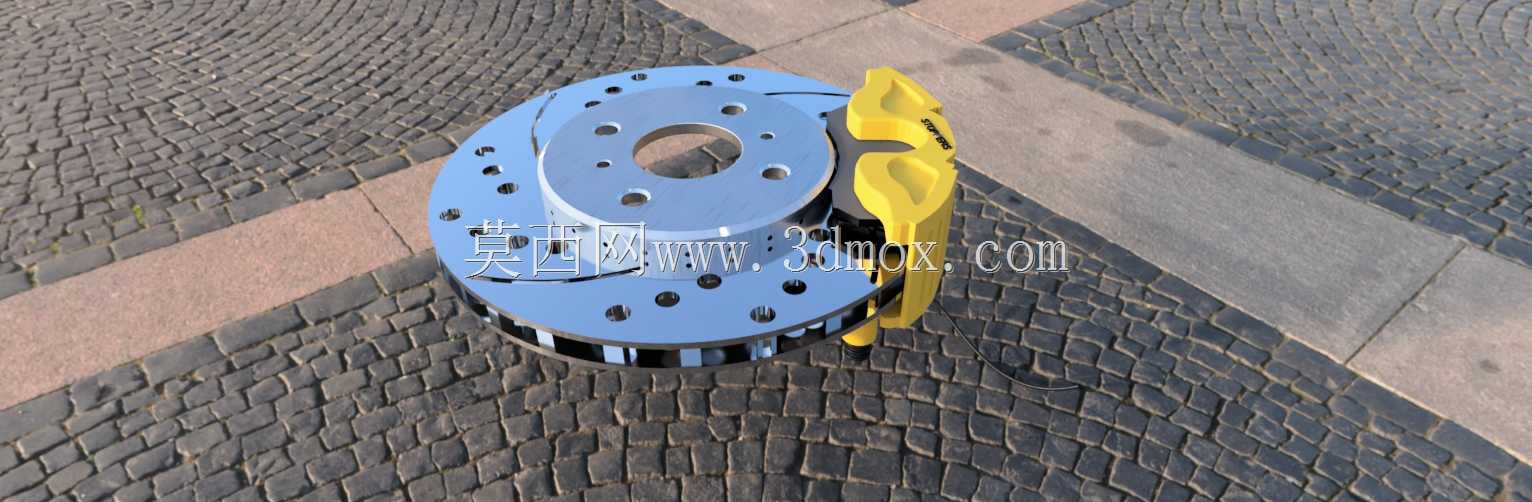

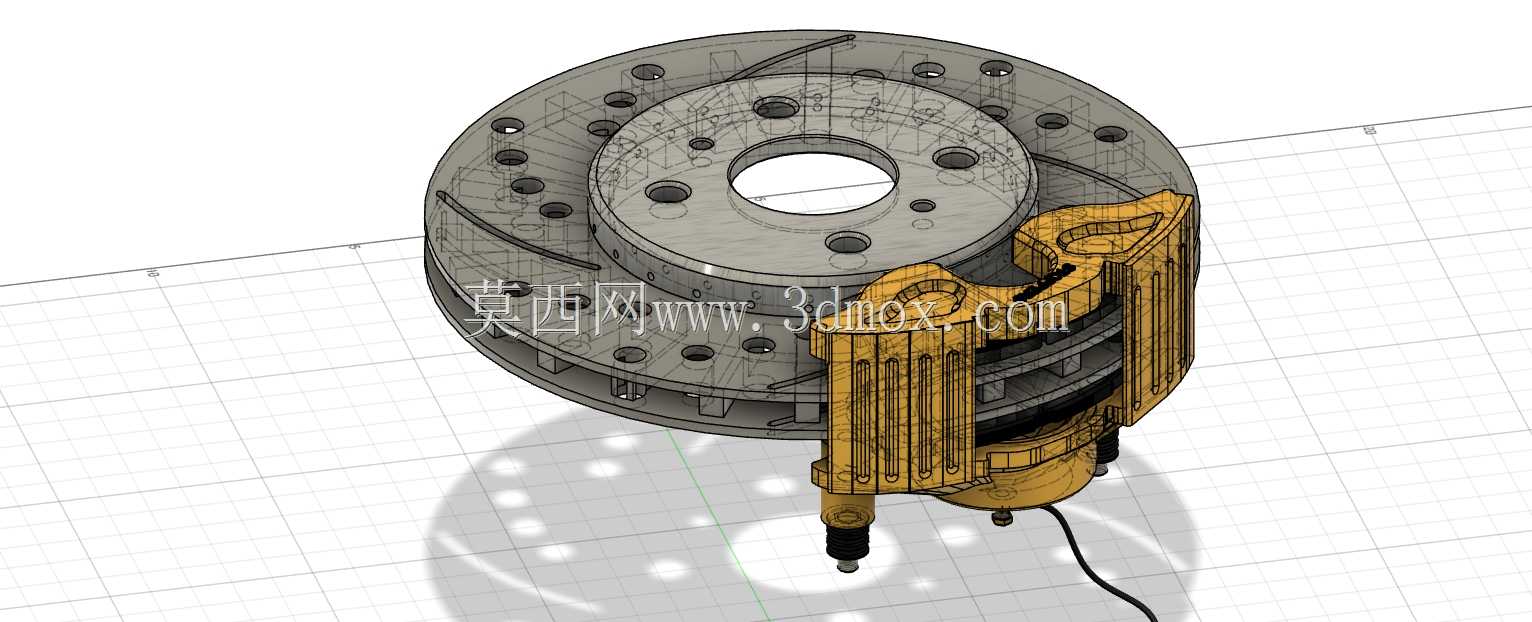

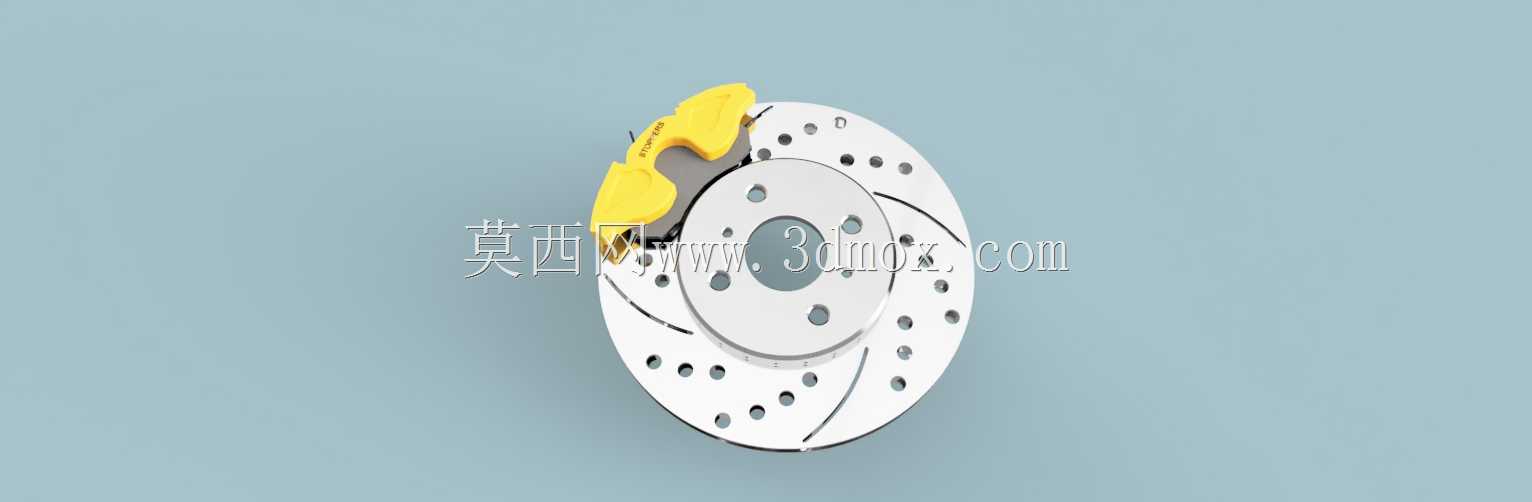

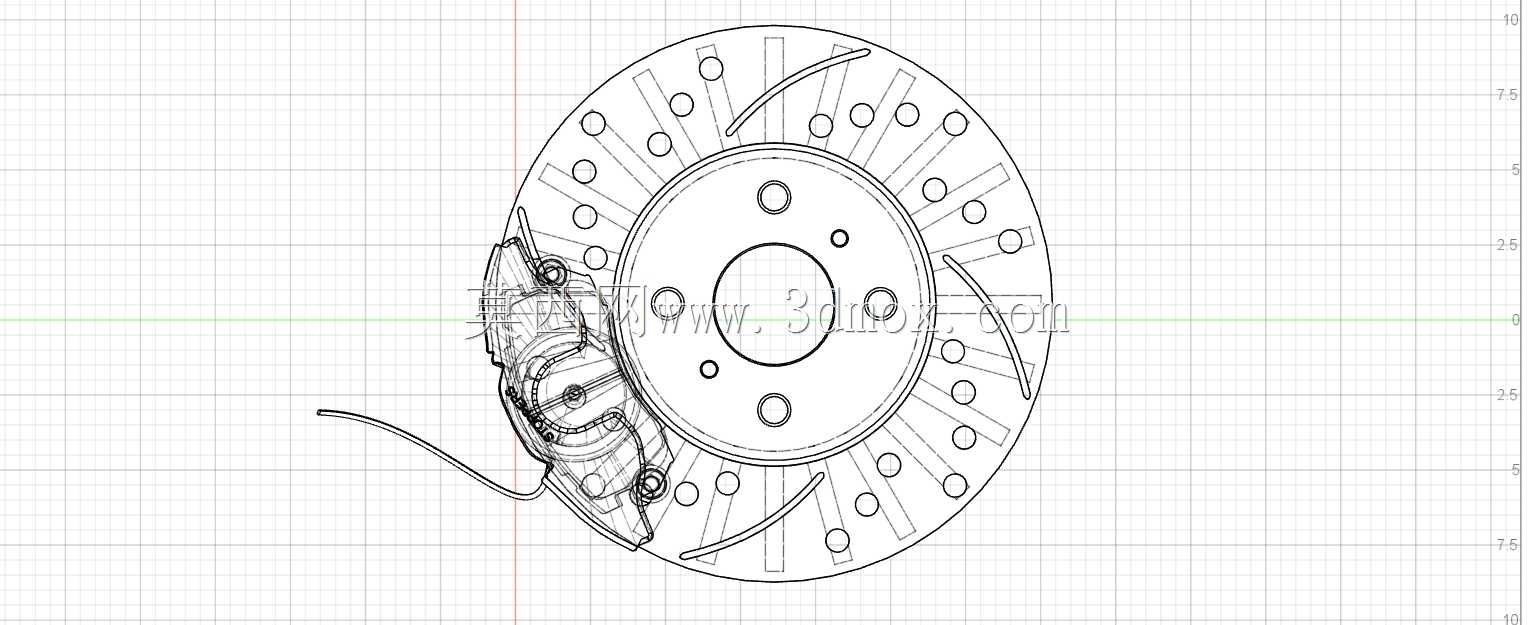

汽车通风盘式制动盘与对置活塞卡钳结构

　　这套制动结构主要面向乘用车辆前轮制动场景设计，也可适配轻型载货车辆的制动系统改装与配套开发，核心作用是将车辆行进的动能通过摩擦作用转化为热能散出，实现车辆减速、驻车保持的核心功能，是整车行驶安全系统里的核心执行部件。从结构设计逻辑来看，制动盘采用双层通风腔结构，两层摩擦盘面之间布置有径向导流筋，车辆行驶时轮辋带动的气流可顺着导流筋从盘体内径侧向外径侧流动，持续带走摩擦产生的热量，避免长距离制动时盘面温度过高引发摩擦系数衰减的热衰退问题；盘面沿圆周方向均匀布置多组散热通孔，既可以进一步提升散热效率，也能在制动过程中刮除制动片表面的磨屑，减少磨屑在摩擦面间堆积引发的制动抖动、异响问题。卡钳采用对置活塞布局，相比浮动式卡钳，

　　两侧活塞可同步对制动片施加均等压紧力，制动过程中卡钳受力更均衡，不会出现偏磨问题，高负荷制动下的制动力输出线性度更优；卡钳本体设置有导向销安装位、制动液流道与排气螺钉接口，安装时可直接匹配对应车型的转向节安装孔位，不需要额外做转接支架的适配修改。从安装边界来看，制动盘中心定位孔与轮毂轴头的配合公差采用H7/g6间隙配合，可保证装配时的同轴度要求，避免高速转动时出现端面跳动量超标的问题；盘面总厚度、摩擦面有效工作半径均匹配主流16-18寸轮辋的内部安装空间，卡钳外侧与轮辋辐条内侧预留有足够安全间隙，不会在转向、颠簸工况下出现运动干涉。建模过程中还原了摩擦片的磨损补偿间隙、活塞防尘罩的安装槽、制动盘与轮毂结合面的定位止口等细节结构，可直接用于制动系统的运动干涉校核、散热仿真分析的前置模型，也可作为汽修教学、整车结构展示的演示模型使用。
