户外道路旁红色消防供水栓结构设计

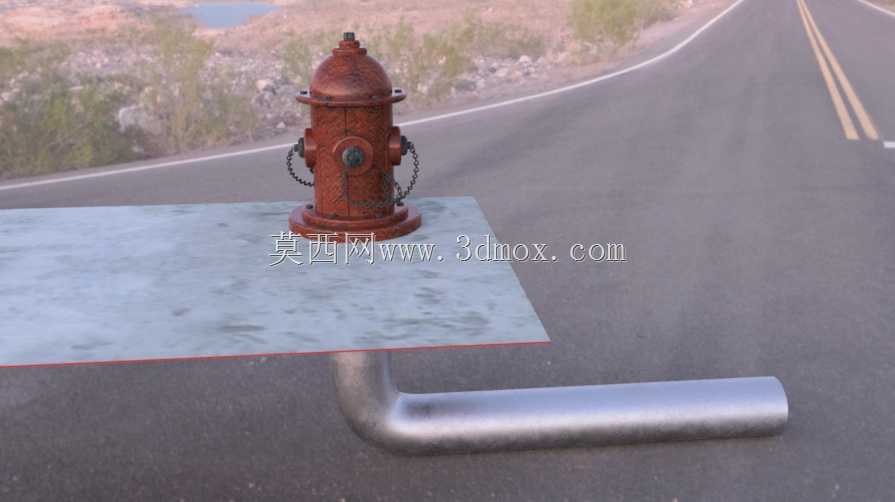

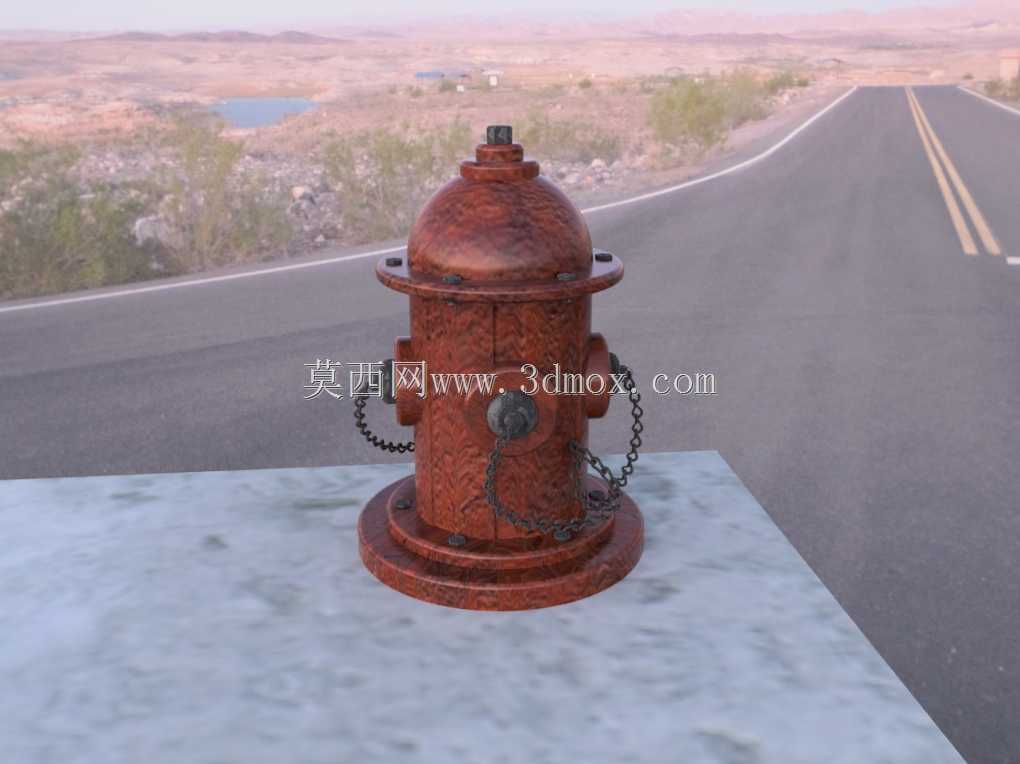

做市政消防设施配套设计这么多年，路边的消防栓是最容易被忽略但又对结构可靠性要求极高的部件，这次做的这款红色消防栓结构，完全是按照市政道路、城郊开阔路段的实际布设要求来搭建的三维结构。先从安装边界说起，这类消防栓的布设位置大多是道路路肩外侧的硬化台面上，就像模型里呈现的混凝土基座安装场景，安装基面需要高出周边地面15到20厘米，避免雨季路面积水浸泡栓体底部的连接法兰，基座下方直接对接市政供水管网的预留支管，支管公称通径常规选DN100或者DN150，要保证灭火时的供水流量不低于10L/s，栓体整体安装完成后，顶部阀帽距离地面的高度控制在1米左右，既不会因为过低被路面积水淹没，也不会因为过高阻碍行人通行、影响道路侧方的视距。

从实际用途来看，这个部件是城市消防供水体系的末端取水节点，日常状态下保持常闭承压，一旦周边出现火情，消防人员可以快速连接水带，打开侧方的出水接口取水灭火，三个接口的布局是经过实际使用验证的，两个侧接口适配常规65mm口径的消防水带，顶部的接口可以根据需要连接大口径供水干线，接口处的链条结构不是装饰件，是为了防止接口闷盖在拆卸后丢失，毕竟户外公共设施的配件遗失率一直不低，用金属链条把闷盖和栓体连为一体，能大幅降低后期运维的配件更换成本。

设计思路上，首先要考虑的是户外长期服役的耐候性，栓体整体采用铸铁材质做外层防锈涂装，也就是大家熟悉的消防红漆面，这个颜色不是随便选的，高饱和度的红色在道路环境里辨识度极高，哪怕是沙尘天气、夜间弱光环境下，也能让救援人员快速定位取水点。栓体的内部流道做了圆弧过渡处理，没有直角拐点，能减少高压水流通过时的阻力损失，避免流道拐点处长期被水流冲蚀出现壁厚减薄的问题。顶部的阀杆操作端做了防水密封结构，防止雨水顺着阀杆间隙渗入栓体内部，造成阀杆锈蚀卡死——很多老旧小区的消防栓打不开，核心问题就是阀杆长期缺乏维护被锈死，所以在结构设计时，阀杆和栓体的配合处除了橡胶密封圈，还预留了润滑脂填充腔，能延长无维护状态下的操作顺畅度。

再说到功能特性，栓体底部和供水管网的连接处设置了自动泄水结构，当消防栓关闭后，栓体内部残留的余水会自动从泄水孔排出，避免冬季低温环境下，栓体内存水结冰膨胀撑裂铸铁壳体，这一点在北方冬季低温区域的布设场景里尤为重要，很多早期的消防栓设计没有考虑这个泄水结构，一到冬天就会出现大量冻裂损坏的情况，直接影响火情发生时的供水可靠性。侧方的三个出水接口都设置了独立的密封阀瓣，不需要打开主阀就能单独封闭某个接口，方便救援人员根据现场需要接驳不同数量的水带，也能在单个接口密封件损坏时，不影响其他接口的正常使用。

从结构建模的细节来看，栓体的法兰连接面都做了密封槽设计，安装时嵌入橡胶密封垫，配合螺栓紧固就能实现1.6MPa的承压能力，完全满足市政供水管网的日常压力要求。栓体底部的安装法兰开了6个均匀分布的螺栓孔，适配常规的混凝土基座预埋螺栓，安装时不需要额外做定制化的基座改造，能直接适配现有市政消防设施的安装标准，降低现场施工的难度。外层的涂装厚度控制在80到120微米，既能抵抗户外紫外线长期照射造成的漆面老化，也能抵御路面积雪融雪剂的腐蚀，延长整体的服役寿命。

很多刚入行的结构设计师做这类公共设施模型时，容易只做外观的曲面造型，忽略内部的流道、密封、泄水这些实际功能结构，其实这类户外承压设施的设计核心从来不是外观好不好看，而是在无人定期维护的户外环境里，能保持十年以上的可靠服役，关键时刻能快速开启、稳定供水。比如接口处的链条长度，建模时就做了精准的长度控制，既不会因为太短导致闷盖无法完全拆下影响水带接驳，也不会因为太长垂到地面被过往车辆剐扯变形。栓体表面的凸起加强筋，也不是为了造型好看，是为了在不增加整体壁厚的前提下，提升铸铁壳体的承压能力，减少铸造时的壁厚不均匀问题，降低铸件的废品率。

在城郊道路、郊野公路这类布设场景下，消防栓周边没有密集的建筑遮挡，所以整体的结构强度还要考虑偶尔的外力剐蹭，比如路侧作业的车辆、养护设备的轻微碰撞，所以栓体下部的壁厚比上部厚2毫米，底部法兰和基座的连接螺栓采用防盗设计，避免无关人员随意拆卸。整个模型的结构完全贴合实际工程的布设要求，没有多余的装饰性结构，每一处曲面、每一个开孔、每一个连接结构都对应实际生产、安装、使用环节的具体需求，不管是用于市政设施的布局仿真，还是用于消防装备的结构教学，都能还原真实产品的结构逻辑，不会出现和实际产品脱节的理想化设计问题。
