2'6'X2'6'规格焊接台面套件结构设计

　　在焊接加工车间的日常作业场景中，工装台面的适配性直接决定了小批量多品类工件的装夹效率与焊接成型精度，这款2'6'X2'6'规格的焊接台面套件，正是针对紧凑型焊接工位的作业需求开发的模块化台面结构。从实际使用场景来看，这类尺寸的台面多适配于工位占地受限的维修车间、职业院校焊接实训区、小型五金加工坊的单人焊接工位，既可以独立作为单工位焊接作业平台使用，也可以多组拼接组成长条形流水线焊接作业面，适配小型五金构件、薄板钣金件、小型框架类焊件的装夹焊接需求。

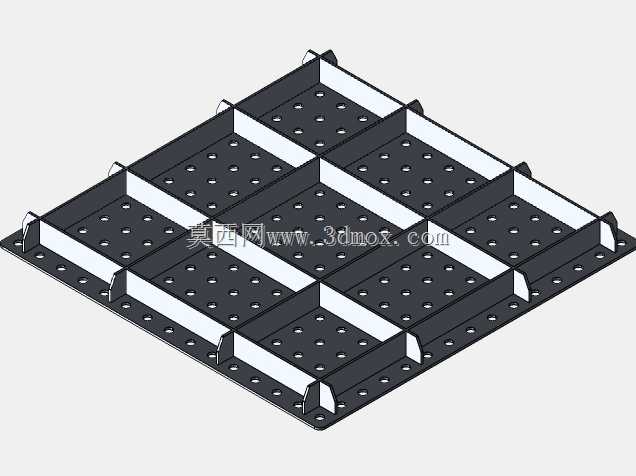

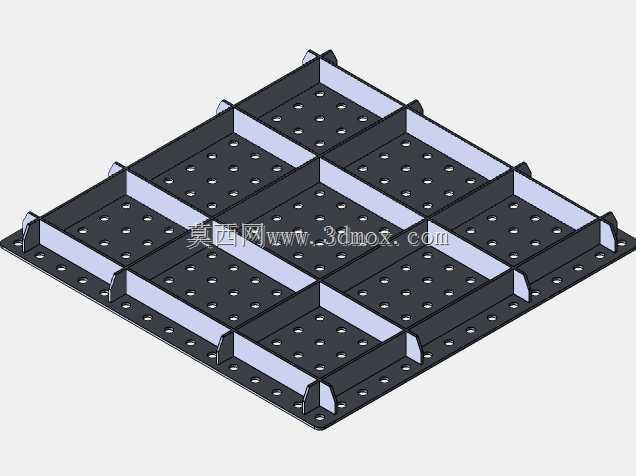

　　从结构设计思路来看，这款台面采用分块式格栅拼接结构，单块台面板为带密集安装孔的钢板冲压折弯成型结构，相邻板块之间通过凸起的折边定位结构实现快速拼接对齐，板块上的等距阵列孔位兼容标准快速夹钳、定位角铁、压紧螺栓的安装需求，无需额外在台面上钻孔攻丝即可快速调整装夹点位，适配不同外形尺寸的焊件固定需求。台面边缘的折边结构一方面提升了单块台面板的结构刚性，避免长期承重后出现板面下凹变形，另一方面折边形成的挡边结构可以阻挡焊接过程中产生的焊渣飞溅到台面下方，减少工位清理的工作量。

　　从安装边界与尺寸适配来看，这款台面套件的整体平面尺寸为2英尺6英寸见方，单块板块的拼接公差控制在0.2mm以内，拼接后整体台面的平面度误差不超过0.5mm/㎡，能够满足常规焊接作业的平面度要求，避免因台面不平导致焊件装夹错位。台面下方预留了标准型材框架的安装位，可以直接适配市面上常见的40系、45系工业铝型材工作台框架，也可以适配方管焊接的固定式工作台架，安装时仅需通过螺栓从台面下方的预留孔位锁紧即可，无需额外加工安装孔位，大幅缩短台面组装的工时。

　　从功能特性来看，台面上的阵列孔位同时兼顾了装夹与排渣功能，焊接过程中产生的细小焊渣可以通过孔位直接落到台面下方的接渣盘内，避免焊渣在台面积聚影响焊件放置的平整度；板块之间的分隔折边同时可以作为小型焊件的定位靠山，焊接直角类框架构件时可以直接将构件靠在折边上定位，减少额外定位工装的使用频次。台面表面做了发黑防锈处理，能够抵御焊接过程中的飞溅烫伤与日常车间环境的锈蚀，延长台面的实际使用寿命，长期使用后如果单块板块出现磨损变形，也可以单独更换对应板块，无需更换整个台面，降低后期维护成本。
