2X5矩阵式焊接工装台面套件结构

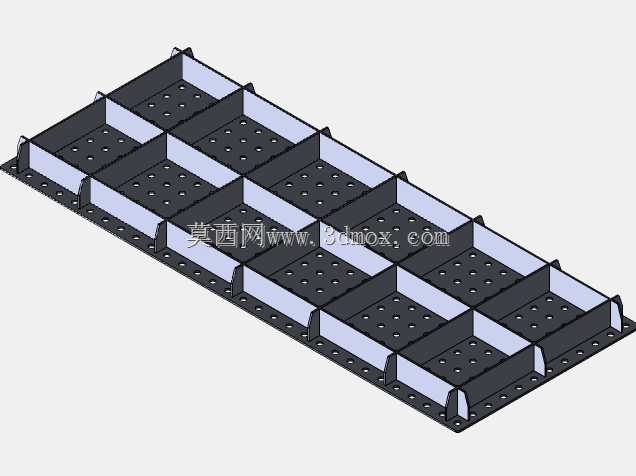

　　该款矩阵式焊接台面套件，核心面向中小批量结构件焊接、工装夹具快速搭建的车间作业场景，是焊接工位模块化搭建的核心承载部件，区别于传统整块铸铁焊接平台，采用分块拼接的2行5列矩阵式布局，单块台面板预留均匀分布的定位孔系，可兼容标准D16/D28系列快速夹具的插装固定，无需在台面上额外钻孔攻丝，大幅缩短工装换型的准备周期。从结构设计逻辑来看，套件采用边框加内部加强筋的槽式结构，单块模块的侧边预留统一的连接孔位，拼接时可通过标准螺栓实现相邻模块的刚性连接，整体拼接完成后可形成连续平整的作业平面，既可以根据车间场地大小灵活调整拼接规模，也能在局部台面出现焊渣烧蚀、碰撞变形时单独更换对应模块，降低长期使用的维护成本。台面的多孔设计并非均匀满布，

　　而是根据焊接作业时的夹具装夹习惯，在每块模块的中心区域加密孔位，边缘区域预留拼接安装的连接位，避免孔位与拼接螺栓出现干涉，同时模块底部的支撑边框预留了与标准机架方管连接的安装孔，可直接固定在40系、50系工业铝型材搭建的工位机架上，也可适配铸铁支架的安装尺寸，安装边界可覆盖常规1.2米到3米长度的工位需求，无需额外定制转接件。实际使用场景中，这类分块式焊接台面可同时承载多个小型焊接工位的作业需求，比如五金支架焊接、小型钣金组件定位焊时，不同工位的夹具可独立装夹在对应模块上，互不干扰，相比整块大平台，分块结构的加工难度更低，平面度更容易控制，运输和进场安装也无需大型吊装设备，两三个人即可完成拼接组装。

　　台面板表面的沉孔设计可避免焊渣堆积在孔内，日常清理时只需用毛刷清扫即可，模块之间的拼接缝隙控制在0.1mm以内，不会出现小零件卡入缝隙的问题，边框的折边高度经过力学仿真验证，在承受500kg每平方米的均布载荷时，整体平面变形量不超过0.2mm，完全满足常规焊接作业的精度要求，不会因为台面变形导致焊件出现尺寸偏差。
