2X2规格焊接作业台面套件结构设计

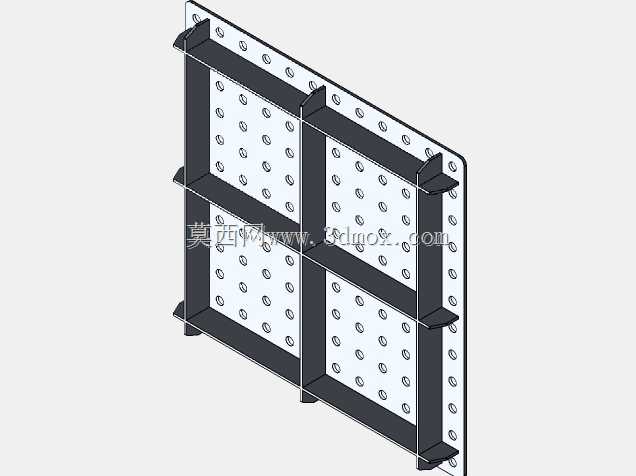

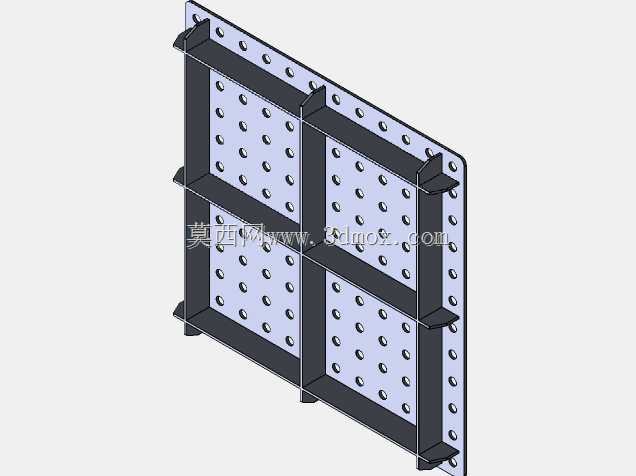

　　在车间焊接作业场景里，这类2X2规格的台面套件是柔性焊接工装的核心承载部件，日常承担中小尺寸钢结构件、五金构件、设备机架的装夹定位作业，相比传统固定式焊接台，模块化的套件结构可以根据加工件的尺寸灵活拓展拼接，适配多批次小批量的非标焊接生产需求，不需要每次作业都重新搭建临时支撑工装，能大幅减少焊前准备的辅助工时。从结构设计来看，台面采用带阵列孔的面板搭配加强筋框架结构，面板上的等距定位孔可以配合快速夹钳、定位销、角度支撑块等工装附件，实现待焊工件的快速定位锁紧，孔位的排布经过载荷校核，既保证装夹点位的覆盖密度，也避免孔距过近削弱面板的整体结构强度，焊接作业时的飞溅、局部高温不会导致孔位变形失效。框架部分采用型钢焊接成型的井字加强结构，

　　四条侧边预留拼接安装的连接孔位，单块台面可以独立作为小型焊接工位使用，也可以多块拼接组成大尺寸作业台面，适配不同幅面工件的加工需求，安装边界上预留的连接结构可以和标准工位支架、底部储物柜体、除尘接渣抽屉等配套部件直接对接，不需要二次加工改孔。设计过程中重点考虑了焊接作业的实际工况，面板表面做了耐磨耐高温的表面处理，减少焊渣粘附对台面平面度的影响，框架的加强筋排布避开了底部安装的干涉位置，整体台面的平面度控制在焊接工装要求的公差范围内，保证工件装夹后的定位精度，避免焊接过程中因为台面形变导致工件尺寸超差。这类台面套件在五金加工车间、设备维修工位、职业院校焊接实训场地都有广泛应用，相比铸铁平台，多孔结构的台面重量更轻，拓展性更强，

　　配合不同的工装附件可以实现平面、立面、倾斜角度的工件装夹，满足角焊、拼焊、组装定位等多种焊接工序的使用需求，结构上没有多余的冗余设计，所有的连接孔位、加强结构都围绕实际装夹作业的受力点布置，既保证整体刚性，也控制了套件的整体重量，方便车间内的转运和工位调整。
