CertiFlat36英寸U型焊接扩展工作台

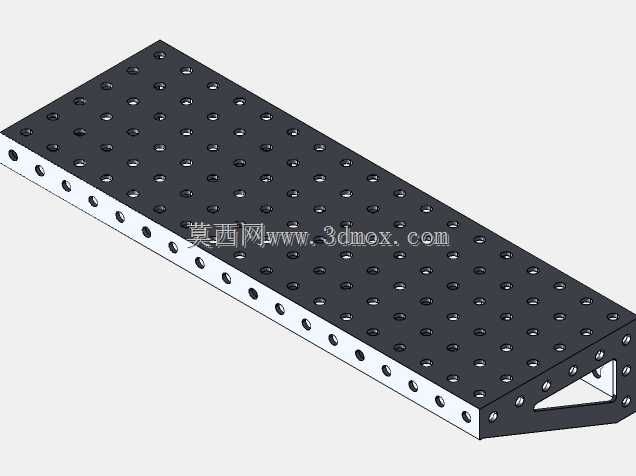

　　这款U型扩展工作台是焊接工装体系里的模块化拓展单元，主要适配标准三维柔性焊接平台的侧边拓展需求，在车间批量焊件加工、非标框架组对、小型钢结构件焊接作业场景中，能够有效拓展原有工作台的有效作业面，解决长条形焊件、超出原平台尺寸的框架类工件装夹定位难的问题。从结构设计来看，整体采用箱型焊接基体结构，侧边设置三角加强筋结构，能够抵消大尺寸工件装夹时产生的倾覆力矩，保证工作台面在承重装夹时的平面度稳定性，避免长期重载使用出现台面变形。工作台面采用等间距阵列的标准装夹孔设计，孔位间距与主流三维焊接平台的孔系参数完全匹配，可直接搭配快速锁紧销、压紧夹具、角度定位块等标准工装附件使用，无需额外加工转接结构，

　　拓展安装时仅需通过侧边的连接孔位与主工作台完成锁紧固定，即可实现与主平台的孔系对齐，保证装夹基准的统一性。外形尺寸上，有效作业面长度为36英寸、宽度为12英寸，安装时需注意主工作台侧边需预留对应长度的安装空间，扩展台安装完成后上平面与主工作台平面的高度差控制在工装公差允许范围内，可作为主工作台的延伸面完成长工件的跨平台装夹，也可独立作为小型焊接工位完成小型零件的组焊作业。设计过程中充分考虑了焊接作业的实际工况，基体边缘做了倒角处理避免焊渣堆积刮伤操作人员，所有装夹孔均做了沉孔处理，保证锁紧销插拔顺畅，同时孔壁做了强化处理，避免反复装夹造成孔位磨损影响定位精度。侧边的封板结构既提升了整体结构的刚性，也可作为侧面装夹的基准面，

　　配合直角定位附件可完成工件的垂直面定位装夹，适配多面组焊的加工需求。在实际生产场景中，这类扩展台常被用于小型钣金加工厂、焊接工坊、设备维修车间的焊接工位改造，无需更换大尺寸整体焊接平台，仅需通过模块化拓展即可满足不同尺寸工件的装夹需求，大幅降低工位改造成本，同时模块化的结构也方便车间根据生产任务灵活调整工位布局，在多品种小批量的焊接生产场景中具备极强的适配性。
