24英寸×12英寸多孔焊接工装扩展平台

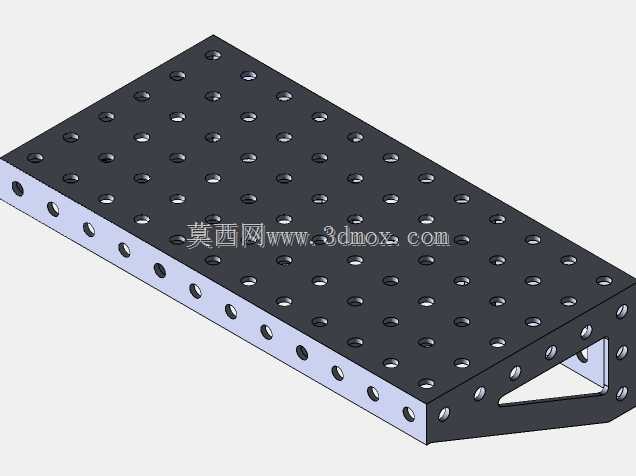

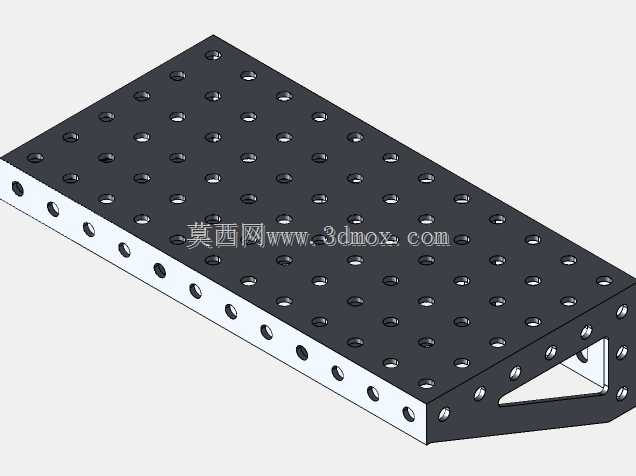

　　这类带密集阵列孔的L型扩展平台，在柔性焊接工装领域应用十分广泛，日常车间里做小尺寸钢结构件、非标机架组焊、钣金组件定位时，经常会用到这类扩展附件来拓展主工作台的装夹范围。从结构上看，平台主体采用加厚钢板加工成型，顶面与侧面都加工有等间距的标准定位孔，孔位经过精密坐标镗加工，孔距公差控制在±0.05mm以内，能保证各类快夹、定位销、角度附件的快速装夹与重复定位精度，不需要每次焊接前重新划线找正，能大幅缩短单件小批量生产的准备时间。

　　设计上采用直角一体化折弯加内部三角加强筋的结构，避免了分体拼接式直角台的拼接缝隙误差，同时三角加强筋布置在平台内侧非工作区域，不会干涉工件的装夹空间，平台外侧的侧边孔系可以实现相邻扩展平台的无缝拼接，也可以安装侧面定位挡块、垂直压钳等附件，拓展装夹的维度。24英寸×12英寸的外形尺寸刚好适配多数标准16mm孔系、2英寸孔距的主焊接工作台，安装时只需要通过配套的连接销从底部孔位锁紧，就能和主平台形成统一的基准平面，安装边界不会突出主工作台的侧边轮廓，不会占用车间额外的通道空间。

　　实际使用中，这类扩展平台特别适合处理长度超出主工作台、但宽度较窄的长条形工件，比如小型设备的方管机架、铝型材框架、钣金焊接组件，装夹时可以根据工件的外形，在顶面孔位任意布置定位销和快速夹具，侧面孔可以用来安装挡块限制工件的侧向位移，不需要制作专用的焊接工装，对于多品种小批量的机加工、钣金焊接车间来说，能省去大量专用工装的制作成本和存储空间。平台表面做了发黑防锈处理，日常使用中不容易粘焊渣，清理起来十分方便，孔口都做了倒角处理，插拔定位销的时候不会刮伤销体，也能避免焊渣掉进孔内造成堵孔。和传统的固定式焊接平台相比，这类模块化扩展平台可以根据生产需求灵活组合，不需要的时候可以拆下堆叠存放，对车间空间紧张的小型加工单位十分友好。在做三维建模的时候，这类平台的孔位阵列需要严格匹配标准孔系参数，直角面的垂直度、孔位的同轴度都要按照实际加工公差做参数化设置，方便后续做装夹模拟的时候直接调用标准夹具附件，不需要反复调整孔位对齐。
