90度U形焊接定位直角靠尺工装

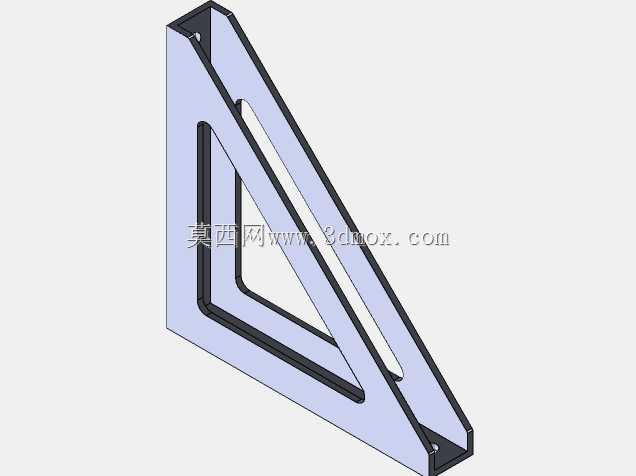

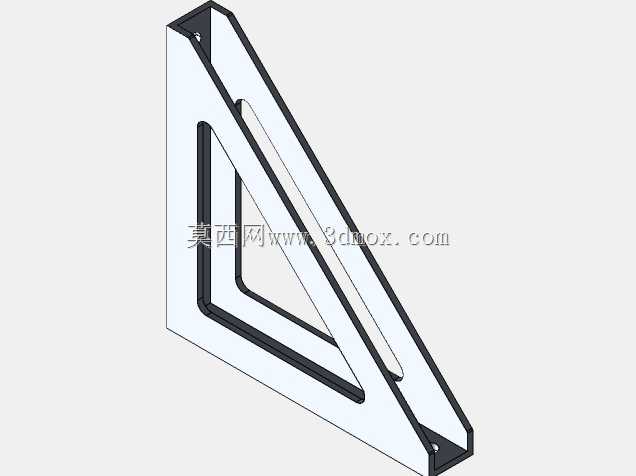

　　在金属结构件焊接加工场景里，直角定位的精度直接决定后续装配的适配度，尤其是框架类、方管类构件的组焊环节，一旦直角偏差超过允许范围，会直接导致后续孔位错位、拼接缝隙不均，甚至整套构件报废。这款U形焊接套件正是针对这类场景设计的定位工装，日常在钣金车间、型材焊接工位上，工人组焊12英寸规格的方管框架、设备支架直角连接处时，不需要反复用角尺测量调校，直接将该靠尺卡在待焊的两个垂直型材内角位置，就能快速锁定90度夹角，大幅降低组对时的调校时间。从结构设计来看，整体采用镂空三角加强结构，没有多余的冗余料厚，既保证了靠尺自身的结构刚性，在反复装夹、敲击校准的工况下不会出现形变，又能减轻整体重量，工人手持操作时不会有过重的负担，

　　侧边的U形卡槽刚好能卡入常规厚度的方管、角钢侧边，定位时不会出现滑移错位。外形尺寸上12英寸的边长规格，刚好覆盖日常小型设备框架、防护栏支架、非标设备机座的直角组焊需求，2英寸的宽度设计让靠尺和型材的贴合面足够大，不会因为接触面积过小导致定位时出现角度倾斜，安装使用时不需要额外的固定件，靠自身卡槽的限位和型材拼接的预紧力就能完成定位，焊接完成后可以直接从内角侧抽出，不会和焊道发生干涉。设计时特意将受力方向沿三角斜边做了加强筋布局，长期在焊接车间的高温、磕碰环境下使用，直角边的直线度、夹角精度都能保持稳定，不会因为频繁的热辐射、外力碰撞出现精度衰减。相比传统的实心直角靠尺，镂空结构还能减少焊接时的热量传导，

　　工人手持操作时不会因为靠尺吸热过快出现烫伤风险，同时边角处做了圆弧过渡处理，没有尖锐的毛刺棱角，日常取放时不会划伤工人手套或者手部。在实际工位应用中，这类定位工装还可以配合快速夹钳使用，针对批量焊接的构件，可以直接将靠尺固定在焊接工作台上，作为通用的直角定位基准，不需要每次组焊都重新测量角度，对于小批量多品种的非标焊接加工来说，能有效统一不同批次构件的直角精度，减少后续校形的工作量。
