8英寸规格90度U形焊接支撑套件

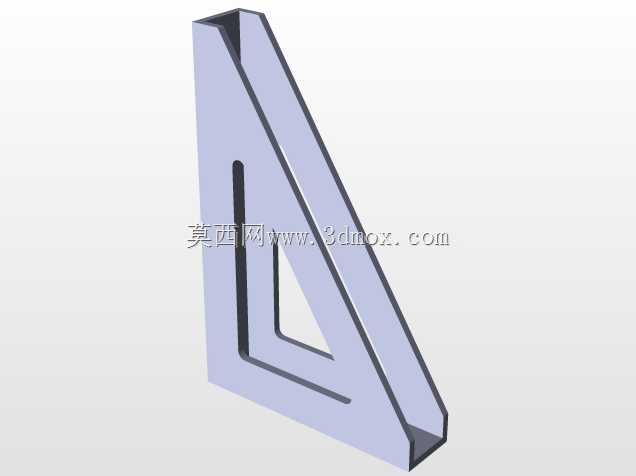

　　在金属结构件预制、框架类工件组焊的作业场景里，直角定位的精度直接决定后续装配的适配性，这类U形焊接套件正是针对90度角接工位的定位需求设计的专用辅具，区别于传统零散的角铁靠模，一体化的U形槽结构能同时卡合两个垂直方向的型材端面，避免点焊过程中构件出现偏移、角度超差的问题。从结构设计逻辑来看，构件采用双侧立板加中空三角加强的构型，没有多余的冗余结构，整体自重控制在合理区间，单人即可完成取放与对位操作，中空的三角区域既可以减少材料耗用，也能为焊枪留出足够的操作空间，作业时不会因为辅具遮挡导致焊缝漏焊、虚焊，立板上预留的长槽结构，可配合快速夹钳、C型夹实现不同厚度型材的压紧固定，适配多规格的方管、角钢类型材的组对作业。

　　该套件的外形边界严格按照8英寸X12英寸X2英寸的规格设计，直角边的垂直度公差控制在工装级精度范围内，两个卡合面的平面度经过工艺处理，与型材贴合时不会出现缝隙，避免组对时产生错位。实际应用中，这类构件既可以作为小型框架焊接时的一次性定位靠模，也可以经过表面淬火处理后作为重复使用的工装附件，在钣金车间、型材加工工位、小型钢结构预制场都能适配，不需要额外制作复杂的专用胎具，就能快速完成直角框架的组对，大幅降低单件小批量生产时的工装准备时间。设计时特意将U形槽的开口尺寸做了通用化适配，槽宽对应常规2英寸规格的型材壁厚公差范围，不需要额外打磨修配就能直接卡入，立板的边缘做了倒钝处理，避免作业过程中划伤操作人员，整体结构没有易损的活动部件，长期使用也不会出现精度流失的问题，对于经常需要做直角角接焊接的工位来说，这类标准化的焊接套件能有效统一组对精度，减少后续校正的工作量，避免因为角度偏差导致的构件报废。
