90度宽幅U形焊接支撑角座结构

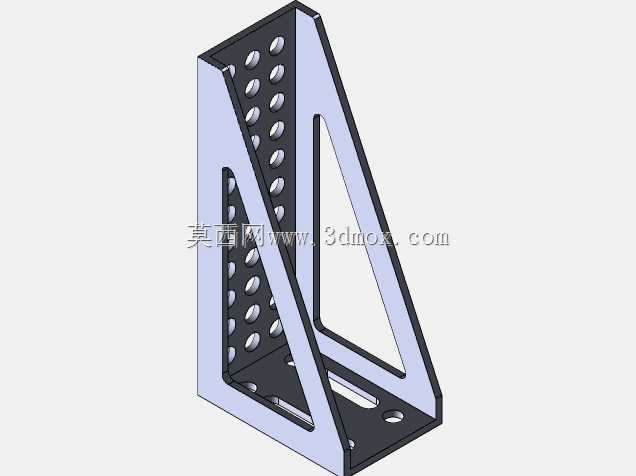

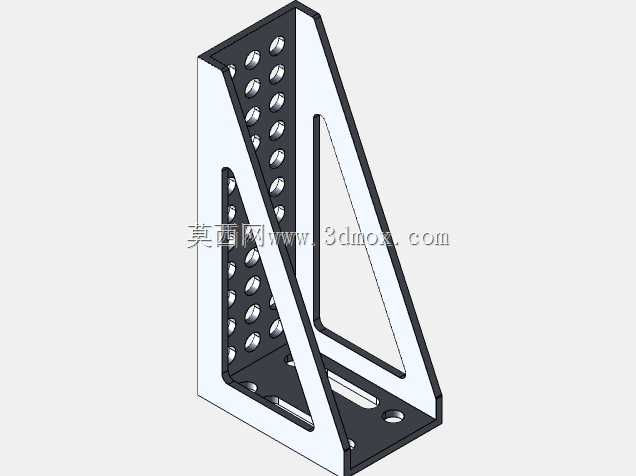

　　这款直角支撑构件主要面向焊接工装搭建、设备机架组装、工业铝型材框架加固等场景使用，在生产线工位架定制、设备防护栏拼接、重型物料托架制作的作业中，这类直角支撑件能够快速完成两个垂直面的刚性连接，替代现场临时切料拼焊的繁琐工序，大幅降低工装搭建的现场加工量。构件整体采用U形槽式结构设计，两个互相垂直的安装面分别预留了多组安装孔位，其中垂直立面采用阵列式排布的圆孔设计，既可以通过螺栓完成与竖向型材、方管构件的多点位固定，也能根据实际安装需求灵活选择固定点位，适配不同孔距的配套构件；水平底面则开设了长条形调节孔，允许安装时在水平方向做一定范围的位置微调，抵消安装面的加工误差，降低现场安装的对位难度。中间的三角加强筋采用镂空式设计，

　　在保证整体支撑刚性、满足垂直方向抗载荷能力的前提下，尽可能削减构件自身重量，减少材料用量，同时镂空区域也能避免焊接作业时的焊渣堆积，方便后期清理维护。构件的折弯边缘做了等宽的折边处理，提升薄壁板材的整体抗形变能力，避免长期承重后出现直角开合角度偏移的问题，保证连接结构的长期稳定性。从安装边界来看，该构件的垂直安装面高度、水平安装面深度以及整体幅宽经过标准化设计，能够直接适配常规规格的工业方管、铝型材的安装尺寸，不需要额外对配套构件做裁切修改，两个安装面的贴合面都做了平面度处理，安装后能够与被连接件完全贴合，不会出现局部间隙导致的连接松动问题。在实际使用中，这类支撑件既可以作为焊接工装的定位角座，

　　在组焊框架类工件时快速定位垂直构件的位置，保证工件的直角精度；也可以作为成品机架的永久支撑件，用在设备机架的边角位置提升整体框架的抗扭能力，相比普通的平板式角码，U形槽的结构能够卡在方管或型材的外侧，接触面积更大，受力分布更均匀，承受重载或频繁振动的工况下也不容易出现连接失效的问题。设计时特意将所有安装孔的孔位做了去毛刺处理，避免螺栓安装时出现卡滞，构件的所有外露棱角都做了小倒角处理，避免安装作业时划伤操作人员，细节处理完全符合工业工装配件的使用要求。
