8英寸宽90度U形焊接直角支撑套件

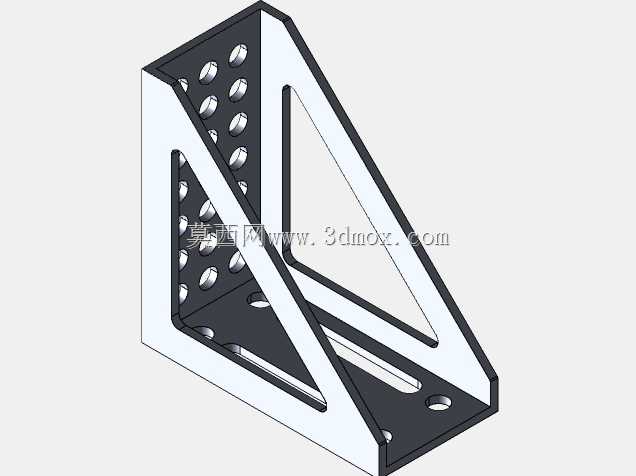

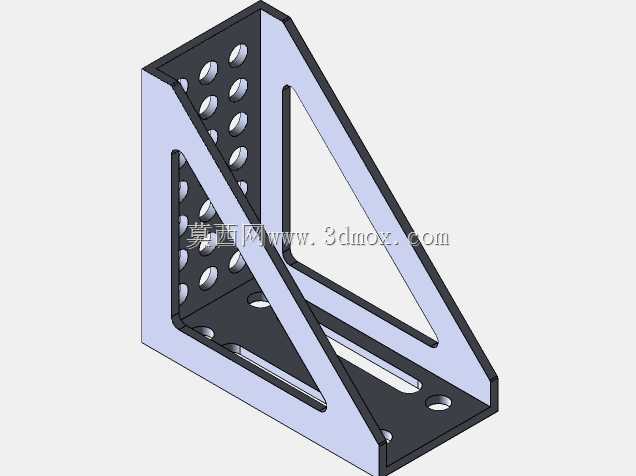

　　在非标框架焊接、工业铝型材机架搭建、小型设备基座组焊的作业场景里，直角位的定位精度直接决定整套框架的形位公差，传统靠角尺打表定位的方式，不仅需要反复调校垂直度，焊接过程中还容易因为热变形出现角度偏移，后期校正要耗费大量工时。这款90度U形焊接支撑件，就是针对这类直角组焊的定位痛点设计的，能在焊接作业时快速卡入待焊的型材或板材直角位，无需反复测量就能保证两待焊面的垂直精度，大幅降低组对环节的调校时间。从结构设计来看，整体采用L形直角基体搭配三角形加强筋的构型，直角基体的两个安装面做了平整化处理，保证与待焊工件的贴合度，避免出现贴合间隙导致的定位偏差；三角形加强筋沿直角对角线方向布置，在不额外增加过多整体重量的前提下，

　　大幅提升支撑件自身的抗扭、抗弯刚度，哪怕承受焊接过程中的敲击、工件压紧力，也不会出现形变，保证定位基准的稳定性。支撑件的两个垂直安装面上都加工了阵列排布的安装孔，同时底面预留了长条形调节槽，安装时既可以通过螺栓穿过圆孔实现快速固定，也能利用长槽根据工件的实际尺寸微调固定位置，适配不同规格的型材、板材组焊需求，不用针对单一工件单独制作定位工装。外形尺寸上，两个垂直边的长度均为8英寸，横向连接宽度为4英寸，直角夹角严格控制在90度公差范围内，安装边界可以覆盖常规2英寸到6英寸规格的方管、铝型材直角组焊场景，使用时直接将支撑件的两个直角面贴紧待焊工件的两个垂直面，通过夹具或者螺栓临时固定后即可开展焊接作业，

　　焊接完成后拆除固定件就能取下支撑件，可反复循环使用，不会和焊道粘连。不同于一次性的焊接定位挡块，这款支撑件的所有安装孔边缘都做了去毛刺处理，加强筋与基体的连接位置做了圆弧过渡，避免应力集中导致的长期使用开裂，表面的平整处理也能减少焊渣飞溅的附着，日常清理只需要简单擦拭就能去除表面焊渣，长期使用也能保持定位面的平面度。在小型自动化设备机架、输送线侧架、设备防护栏框架的焊接作业中，这类标准化的直角支撑件可以替代大量现场制作的临时定位工装，统一不同工位的直角定位基准，减少不同操作人员组对时的角度误差，提升整套框架产品的焊接一致性，哪怕是新手焊工，借助这类支撑件也能快速完成高精度的直角组对作业，降低对操作人员技能水平的依赖。
