8英寸直角U形焊接支撑套件结构

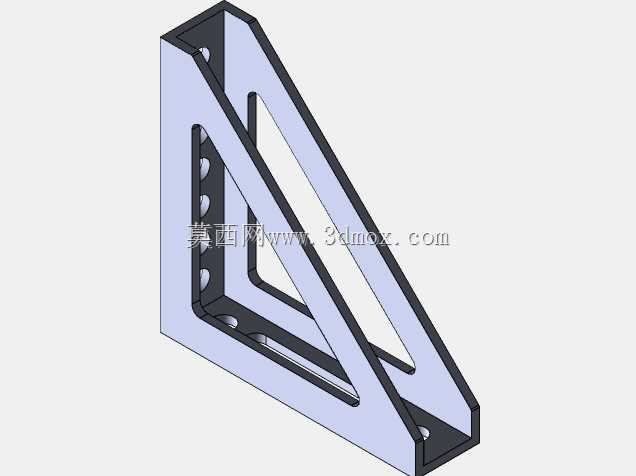

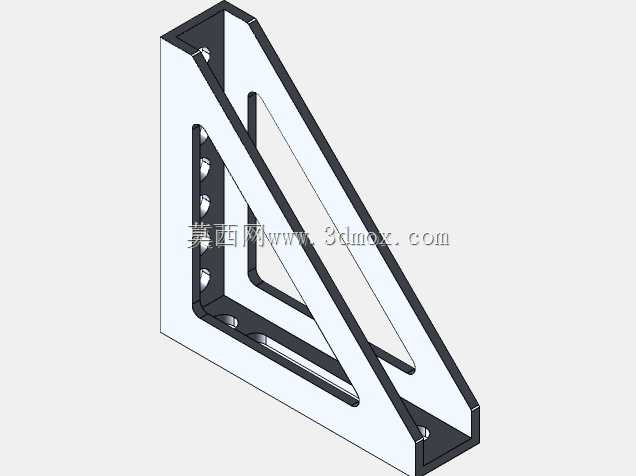

　　在非标框架焊接、工业铝型材机架拼装、小型设备底座搭建的现场作业里，直角定位支撑件是决定组焊精度、减少焊接变形的核心工装辅件，这款直角U形焊接套件正是针对这类场景开发的定位支撑构件。从实际使用场景来看，这类构件常被用于小型钣金框架的组焊定位、型材机架的直角拼接临时支撑、工装夹具的基座直角加强，相比传统的角钢焊接临时支撑，这款套件采用一体化折弯成型的U形截面结构，两个垂直安装面的平面度经过结构优化，能在组对时紧密贴合待焊接工件的两个垂直面，避免因支撑面贴合间隙过大导致的焊接错位。设计层面，构件采用8英寸边长、2英寸宽度的直角构型，90度夹角的公差控制在结构设计允许的工装精度范围内，斜向加强筋采用镂空式结构，在保证整体抗扭、

　　抗弯刚度的前提下，大幅降低了构件自身重量，同时镂空区域也方便焊接作业时观察焊缝位置，避让焊枪操作空间，不会因为支撑件的遮挡导致焊缝中断或者焊接不到位。两个垂直安装面上预留了多组安装孔位，孔位间距按照通用工装的安装模数设置，既可以通过快速夹钳将套件压紧在焊接工作台上作为定位靠山，也可以通过螺栓穿过孔位直接与待焊接工件临时锁紧，组焊完成后拆除螺栓即可快速取下支撑件，不会在工件上残留多余的焊接疤，减少后续打磨清理的工作量。从安装边界来看，构件的直角内侧做了小尺寸的倒角避让，能够避开待焊接工件直角位置的焊瘤或者折弯R角，保证两个安装面能够完全贴紧工件表面，不会因为边角干涉导致支撑倾斜，影响直角定位精度。

　　外侧的U形翻边结构提升了构件边缘的结构强度，即使在频繁装拆、受到夹紧力冲击的工况下，也不会出现边缘变形导致的夹角精度下降。斜筋上的镂空槽同时兼顾了减重和手持搬运的功能，作业人员可以直接将手穿入镂空槽挪动支撑件，不需要额外设计搬运把手，简化了构件自身的结构，也减少了加工工序。在多工位小批量框架焊接作业中，这类标准化的直角支撑套件可以重复使用，替代以往每次组焊都要临时切割角钢制作定位靠山的作业模式，大幅减少焊前准备的辅助时间，同时统一的定位精度也能提升同批次焊接工件的尺寸一致性，降低后续装配环节的修配工作量。构件的截面厚度经过刚度校核，在承受常规焊接夹紧力、工件自重的情况下不会发生挠曲变形，能够长期保持90度的夹角精度，适合作为焊接车间的通用工装辅件长期周转使用。
