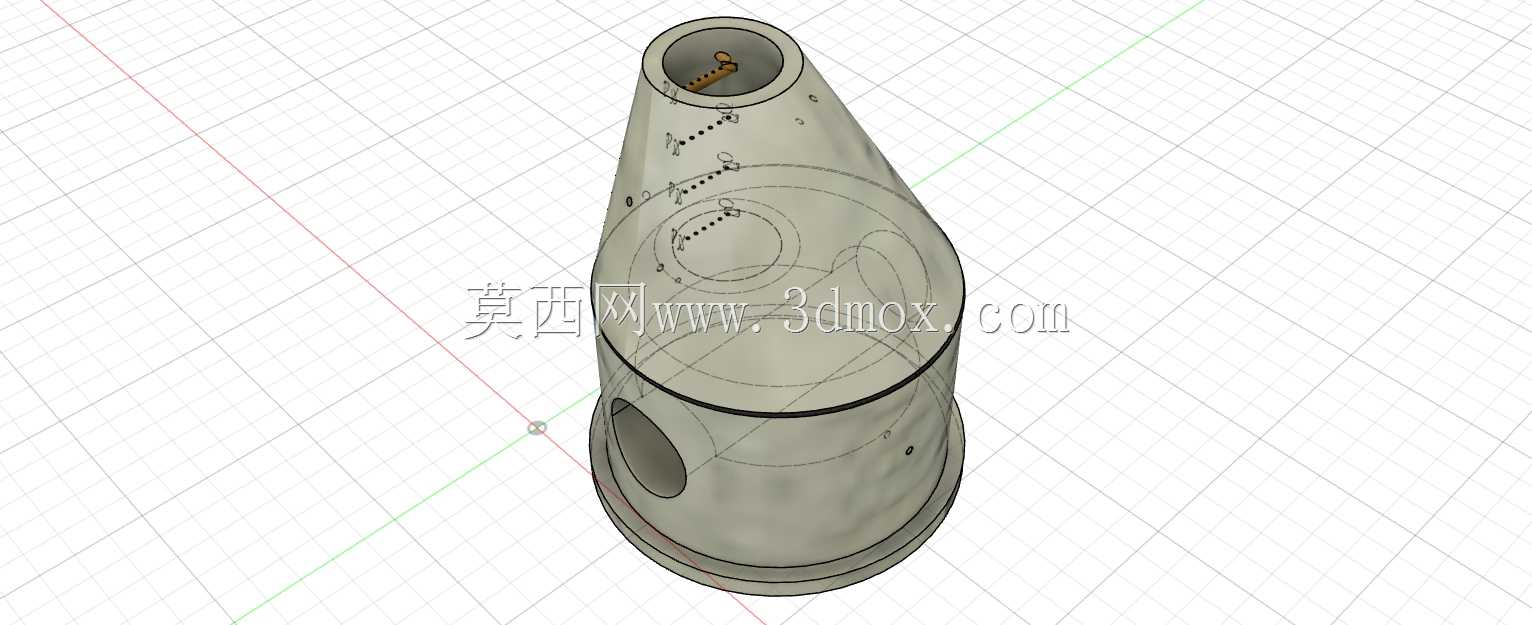

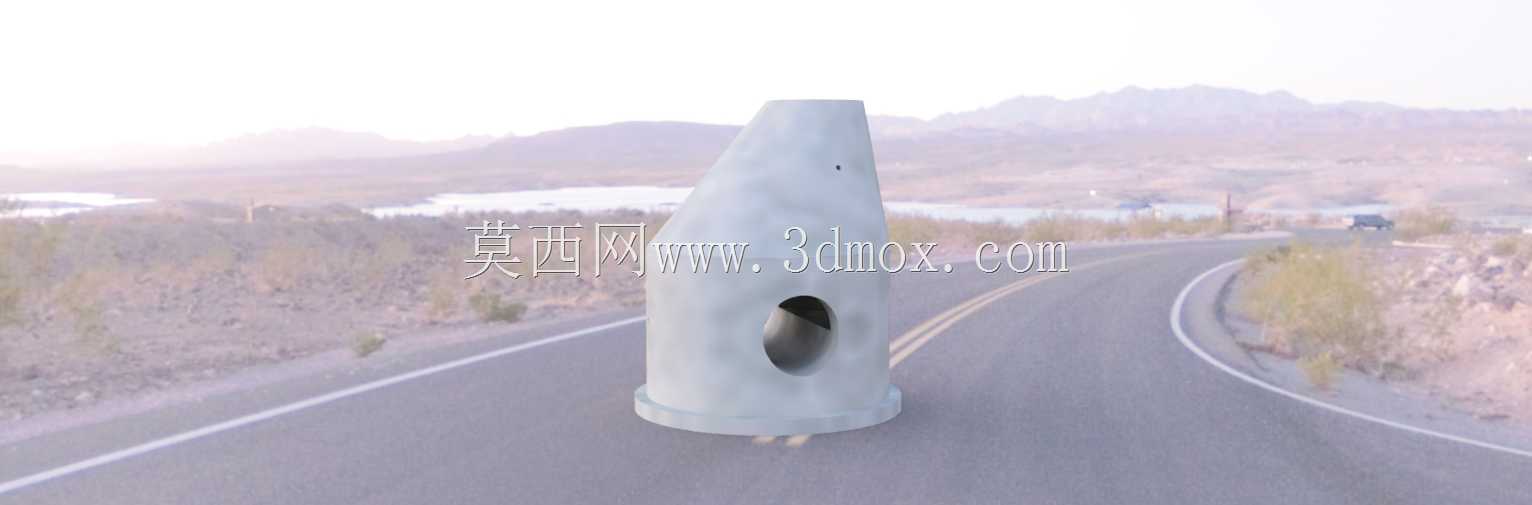

带流道与爬梯的锥形预制构件结构

　　该锥形预制构件主要应用于立式工业罐体、筒仓类设备的顶部过渡段，或是地下管井的收口接驳部位，在物料输送、人员检修通道的衔接场景中承担结构过渡与功能集成的作用。构件整体采用上小下大的锥形筒体结构，下端大直径端口可直接与同直径的立式筒体、井壁进行法兰对接或是焊接固定，上端小直径端口可对接后续的管道、人孔盖板或是小型设备接口，侧面预留的圆形通孔可作为侧向物料流道的接驳口，适配不同方向的管线接入需求，无需额外在筒体上开孔做二次改造，减少现场施工的焊接、打磨工作量。

　　设计阶段优先考虑了构件的受力合理性，锥形段的锥度经过受力核算，既保证上下端口的尺寸过渡平缓，避免物料输送过程中出现积料、卡滞的问题，也让构件整体的结构应力分布更均匀，承受竖向载荷与侧向压力时不会出现应力集中的薄弱点。内置的爬梯沿锥形内壁的母线方向布置，梯步间距符合人员攀爬的人机工程要求，爬梯上端延伸至小直径端口附近，下端直达大直径端口的底部平面，人员可通过爬梯从上端入口进入下部筒体内部开展检修、清料作业，爬梯与筒体内壁采用嵌入式固定，不会额外占用筒体内部的流通空间，也避免了外置爬梯带来的外部防护需求。

　　从安装边界来看，构件下端的连接端面预留了标准的连接孔位，可匹配常规筒体的法兰安装尺寸，安装时只需对准孔位锁紧紧固件或是完成环缝焊接即可完成固定，侧向的流道接口同样预留了对接止口，可直接与同规格的输送管道进行承插连接或是法兰连接，整体安装公差控制在常规工业构件的允许范围内，不需要现场做额外的尺寸修配。构件的壁厚根据应用场景的承压需求做了等强度设计，锥形段不同高度位置的壁厚随受力大小做对应调整，在保证结构强度满足使用要求的前提下尽可能控制构件自重，降低运输与安装环节的吊装难度。内部流道的内壁做了顺滑过渡处理，所有转角位置都做了圆弧倒角，当构件用于粉体、颗粒物料输送时，可有效减少物料挂壁残留的问题，降低日常清理维护的频次，也避免物料长期残留引发的堵塞、变质问题。爬梯的梯步表面做了防滑结构设计，即使在筒体内壁出现凝露、沾附少量物料的情况下，也能保证人员攀爬时的摩擦力足够，减少检修作业的安全隐患。
