旋转切割工艺异形弹性支撑壳体结构

项目分类:通用机械零部件 发布时间:2022-06-28 ID:666204
  • 旋转切割工艺异形弹性支撑壳体结构
  • 旋转切割工艺异形弹性支撑壳体结构
  • 旋转切割工艺异形弹性支撑壳体结构
  • 旋转切割工艺异形弹性支撑壳体结构

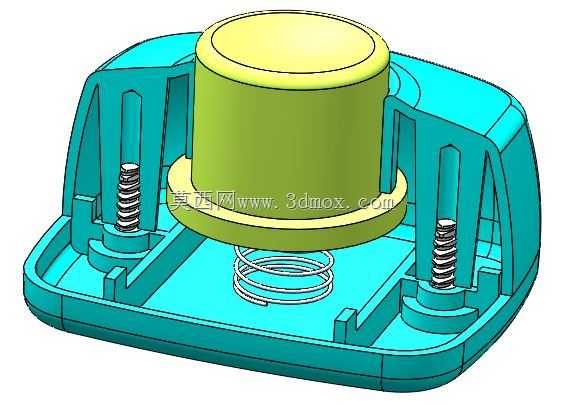

  该结构属于小型弹性复位支撑组件,常见于桌面按压式交互装置、小型便携设备的按键触发模块、轻载弹性定位工装等场景,核心作用是为上部柱状功能件提供稳定的竖向滑动导向与复位弹力,同时通过异形外壳轮廓适配设备内部非规则安装空间,避免与周边元器件产生干涉。从结构组成来看,底部为一体化注塑成型的青蓝色壳体基座,基座内侧设置了三处竖向导向筋位,其中两处对称布置的筋位内嵌金属导向螺柱,用于配合螺丝实现上部压合件的竖向行程限位,防止按压过程中出现偏载卡滞;中心区域预留了螺旋压缩弹簧的安装定位槽,弹簧上端直接抵接中部黄绿色柱状部件的下沿凸缘,凸缘直径大于柱状主体,既作为弹簧的上部支撑面,也能在按压到底时与基座内侧的限位台阶接触,控制最大下压行程。

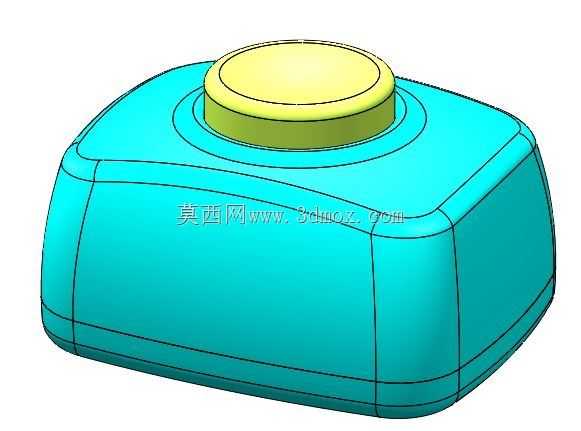

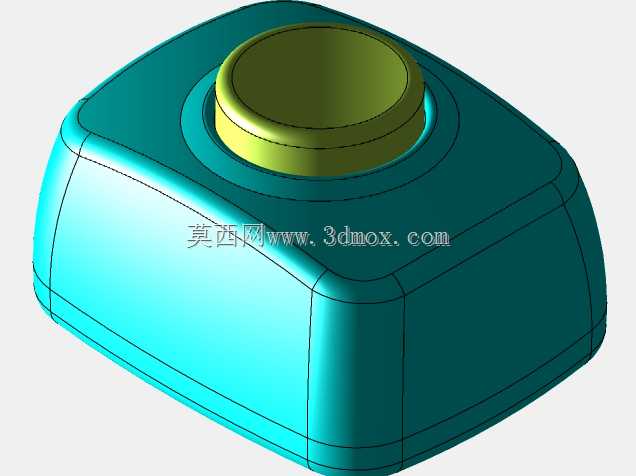

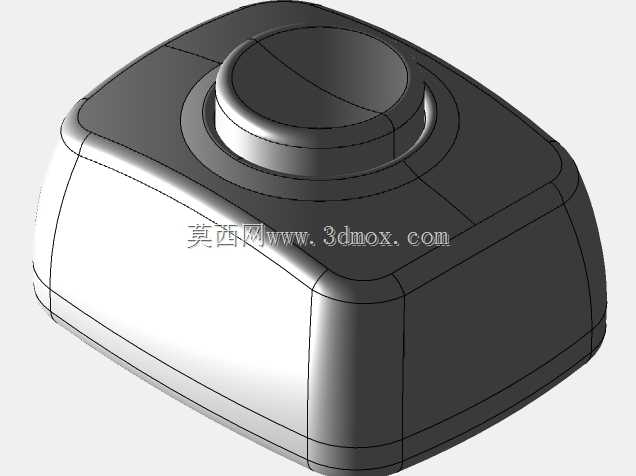

  外壳的异形轮廓并非随意设计,而是通过旋转切割工艺实现的非圆柱曲面造型,相比常规的方形或圆形外壳,这种曲面轮廓可以在有限的安装空间内避让周边的电路板走线、接口元件等结构,同时曲面过渡处没有尖锐棱角,能减少注塑过程中的应力集中,提升壳体的抗冲击性能。安装边界方面,基座底部为平面结构,可通过双面胶或底部预留的两个安装孔固定在设备内壳上,整体安装占用的平面投影尺寸约为70mm*50mm,竖向总高度在未按压状态下约为45mm,按压行程可通过调整中心弹簧的预压量以及导向螺柱的伸出长度进行微调,适配不同的触发力度需求。设计过程中采用旋转切割工具构建异形曲面,无需复杂的曲面放样操作,通过旋转特征配合多方向切割即可得到连续顺滑的外壳曲面,

  这种建模方式不仅效率更高,而且生成的曲面壁厚均匀,更符合注塑成型的工艺要求,避免出现壁厚不均导致的缩痕、填充不满等缺陷。上部柱状部件的顶部为平面设计,可根据实际使用场景粘贴硅胶按键帽、标识牌等配件,柱状主体与外壳内侧的导向筋位间隙控制在0.2mm左右,既保证滑动顺畅,又不会出现过大的晃动量;两侧的导向螺柱采用金属嵌件设计,相比直接在塑料壳体上做导向柱,耐磨性能提升数倍,能够承受上万次的反复按压而不出现磨损松旷。中心弹簧的线径、有效圈数可根据所需的按压力度进行选型,常规场景下采用0.8mm线径、6圈有效圈数的弹簧即可提供约15N的复位力,满足大多数轻载按压场景的使用需求。外壳表面采用哑光晒纹处理,既可以提升外观质感,也能减少使用过程中的划痕残留,同时在装配过程中不易留下指纹,提升成品的装配良率。
