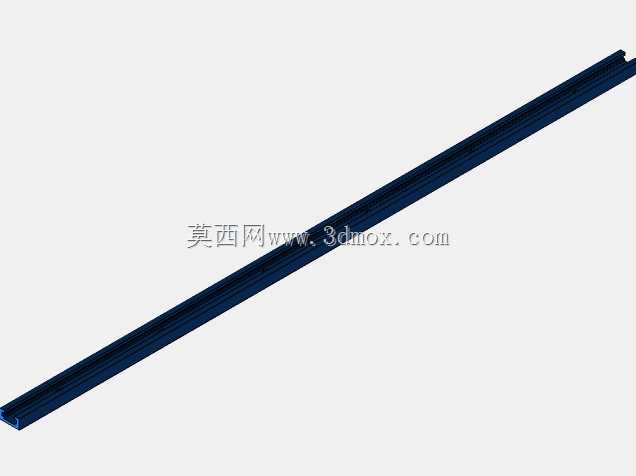

木工工装用T型槽铝挤压轨道结构

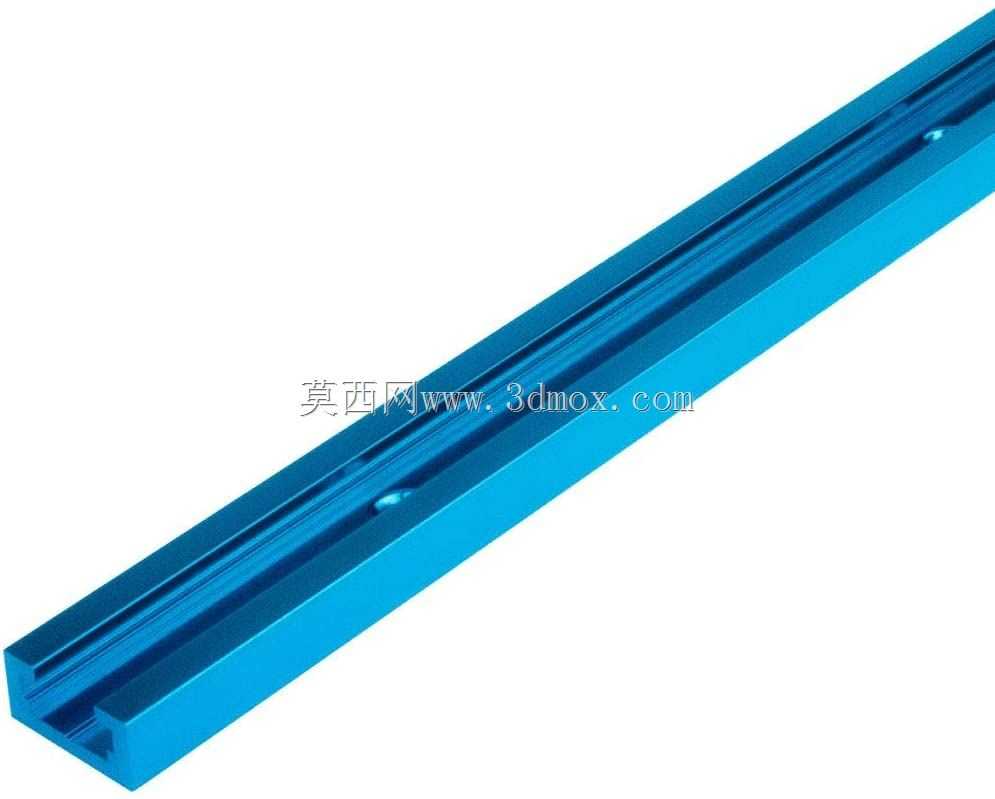

　　这款T型槽铝挤压轨道，是面向木工加工、轻型工装装夹场景开发的配套导向承载构件，日常在小型木工台锯辅具、DIY木工工作台定位、3D打印设备机架拓展、轻型检测工装滑台搭建场景中都能见到它的应用。从实际使用需求出发，轨道采用6系铝合金挤压成型工艺生产，截面为对称T型槽结构，两侧的内凹卡槽专门适配标准T型滑块、T形槽螺栓，不需要额外焊接或者攻丝，就能快速实现夹具、定位块、滑动组件的锁紧固定，相比传统的方管焊接导轨，装配调整效率能提升六成以上，后期改装拓展也不需要破坏型材本体。设计阶段特意将轨道的槽口尺寸做了公差收敛，槽口宽度适配1/4-20规格的六角头螺栓以及配套的T型滑块，既可以直接采购标准紧固件装配，

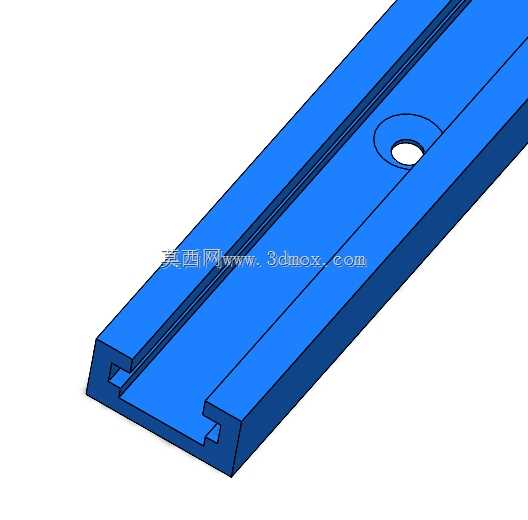

　　也支持用户通过3D打印自制适配的异形滑块、锁紧螺母，满足个性化的工装改装需求，轨道本体上预留的沉头安装孔，沿型材长度方向等距分布，安装时可以直接通过内六角螺栓将轨道固定在木质工作台、铝型材机架或者钢板台面上，沉头结构能保证螺栓头完全埋入型材表面，不会干涉滑动组件的顺畅移动，不会出现卡滞、刮蹭滑动件的问题。从安装边界来看，这款轨道的截面壁厚经过挤压工艺优化，在保证直线度的前提下控制了整体重量，单米长度的重量控制在合理区间，既可以单根独立使用作为小型滑台的导向轨，也可以多根平行排布作为大尺寸工作台的T型槽面板使用，平行安装时只需要保证两根轨道的槽口平行度公差在0.2mm每米范围内，就能保证滑动组件运行顺畅，不会出现憋卡的情况。

　　实际使用中，这类T型铝轨道的承载能力完全覆盖木工轻型工装的需求，搭配对应的T型螺栓和快速夹具，能实现木料的快速定位夹紧，在木工开料、打孔、修边工序中，能替代传统的台钳压块，减少工件装夹的辅助时间，同时铝型材本身的阳极氧化表层具备不错的耐磨性能，长期使用不会出现锈迹污染工件的问题，相比钢制导轨重量更轻，搬运、调整工位都更方便，也不会像木质导轨那样受温湿度影响出现变形卡滞的问题。在非标工装设计中，这类标准挤压铝轨还能缩短设计周期，不需要从零设计导轨截面，直接选用成熟的挤压截面搭配标准紧固件，就能快速搭建出适配不同加工需求的工作台导向结构，大幅降低非标工装的加工成本和交付周期。
