快装式按压定位卡扣组件结构设计

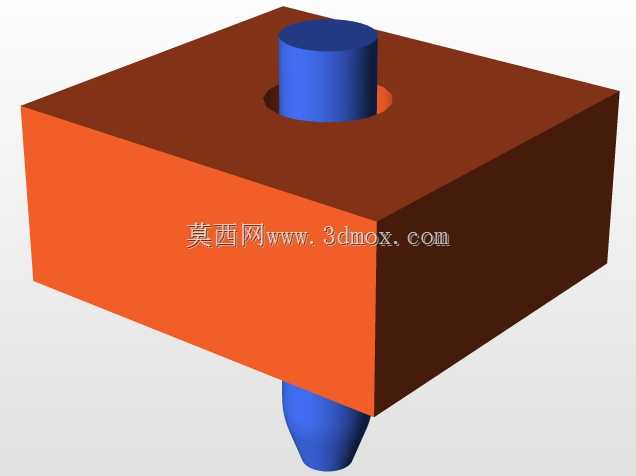

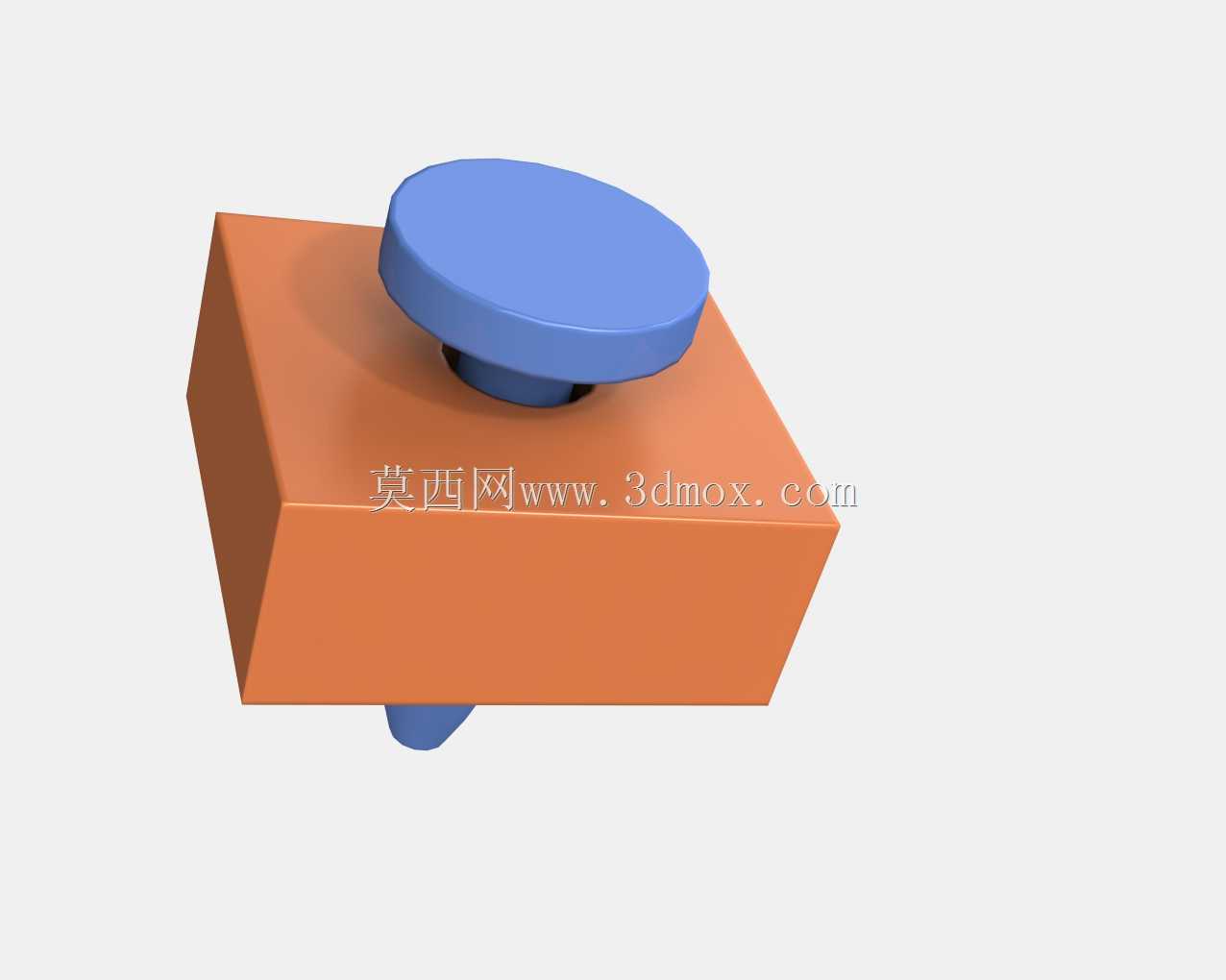

　　这类按压式定位卡扣常应用在需要频繁拆装的设备面板、检修盖板、小型工装快换模块上，替代传统螺丝连接，能大幅缩短拆装维护的时间，在通讯设备外壳、小型检测仪器侧盖、生产线小型治具的快换工位上十分常见。从结构设计逻辑来看，该卡扣采用按压式锁止原理，上部的圆形按压帽是操作受力端，下方穿过安装基板的柱体带弹性锁止结构，按下后锁舌收缩可穿过预制安装孔，松开后锁舌弹开卡在安装板背面实现固定，再次按下即可解锁拔出，全程不需要额外工具，单人徒手就能完成拆装操作。设计时首先要确认安装边界，基座部分的方形块厚度需要匹配安装面板的预留沉台深度，保证卡扣安装后基座底面与安装面完全贴合，不会出现凸起晃动的情况；上部按压帽的直径要比安装过孔大2-3mm，

　　避免按压时整个卡扣陷入孔内无法回弹，下方伸出的锁止柱长度要比被固定的板件厚度大1.5-2mm，保证锁舌能完全弹出卡在板件背面，不会出现锁止不到位松脱的问题。实际选型应用时，要注意安装孔的公差控制，过孔直径比锁止柱最大外径大0.2mm即可，间隙过大会导致卡扣安装后出现径向窜动，间隙过小则会造成按压卡顿、回弹不畅的问题。基座的方形结构是防呆设计，安装时卡在预制的方形沉槽内，能避免卡扣在按压操作时跟着转动，保证锁舌的朝向始终对准卡槽位置，不会出现转位无法锁止的情况。材质选择上如果是普通民用设备可选用POM材质，耐磨性好且有足够的弹性形变空间，满足反复按压的寿命要求；如果是工业场景有耐高温需求，可选用PA66加玻纤材质，

　　提升结构强度与耐温性能。这类卡扣的优势在于拆装效率高，外观整体性好，不会像螺丝连接那样在面板表面留下螺丝头的凸起或凹槽，在对外观有一定要求的消费电子、小型检测设备外壳上应用时，能让外表面更简洁平整。设计建模时要重点关注弹性锁舌的形变行程，保证按压时锁舌能完全收缩到柱体直径范围内，顺利穿过安装孔，同时要控制锁舌的斜面角度，角度过小会导致锁止后容易受外力脱出，角度过大则会造成解锁时按压力度过大，操作手感差，通常锁舌的导向斜面角度设置在35度到40度之间，能兼顾锁止可靠性与操作手感。
