卷轴式金属薄板折弯成型工装结构

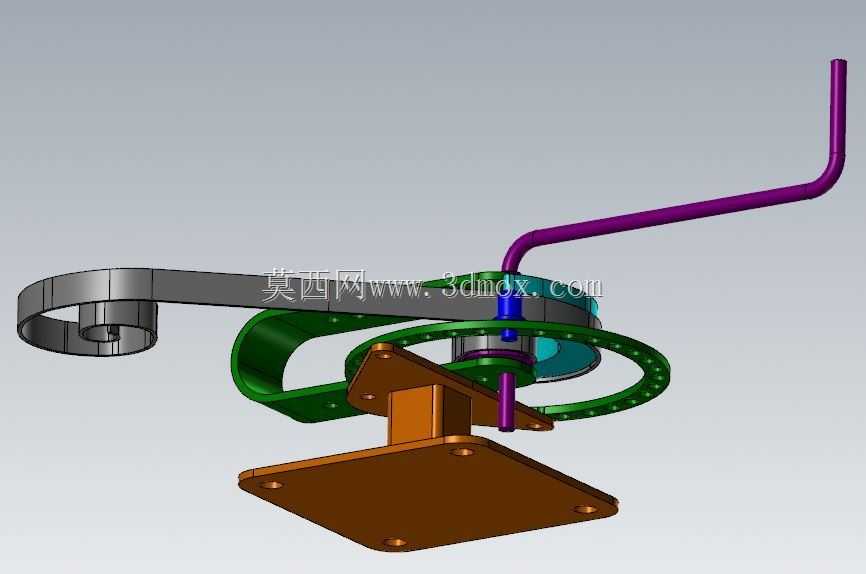

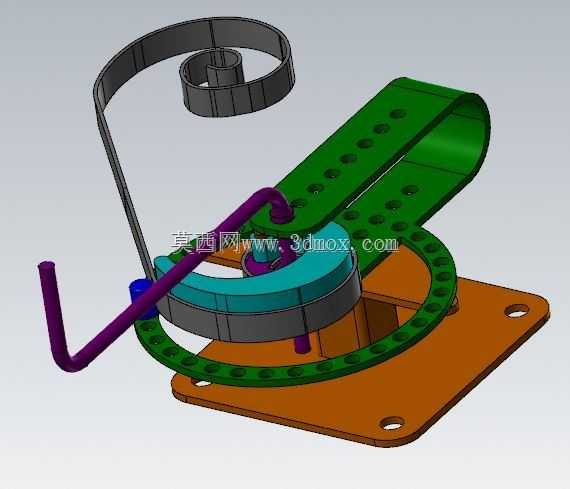

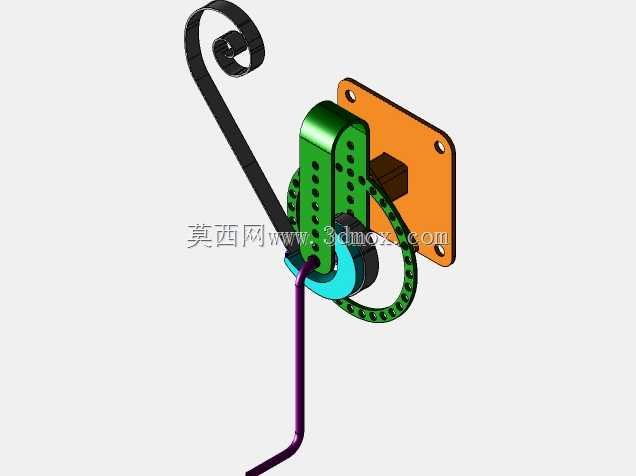

　　卷轴折弯机主要面向小规格薄金属带材、窄幅钣金件的连续折弯成型场景，常见于小型五金冲压配套工序、电子通讯类金属弹片预成型、精密小零件卷弯加工环节，区别于常规闸式折弯机的直线折边逻辑，该结构依托卷绕式成型轨迹，可实现带弧度的连续弯曲成型，适配常规折弯设备难以加工的螺旋形、大曲率卷边类零件加工需求。从结构布局来看，设备采用底板式安装基准，橙色安装底板预留四个沉头安装孔，可直接固定在常规钳工工作台或者专用设备机座上，安装边界控制在小尺寸工位范围内，不需要额外占用大面积生产场地，适配小型加工车间、实验室打样场景的空间限制。核心成型组件包含带等距定位孔的绿色弧形导轨座，导轨沿成型圆周方向排布的孔位可适配不同折弯半径的定位销安装，

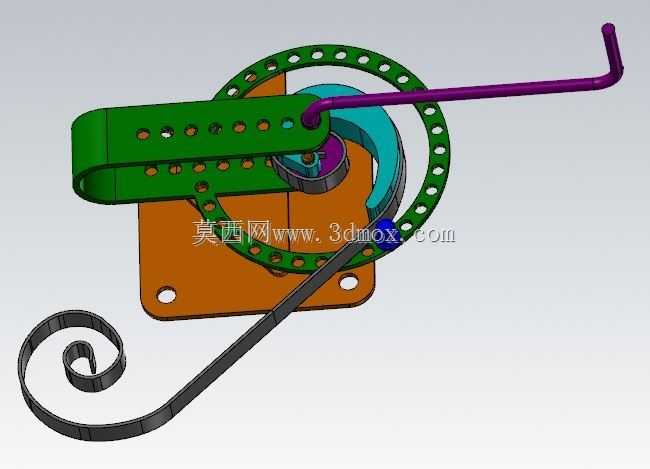

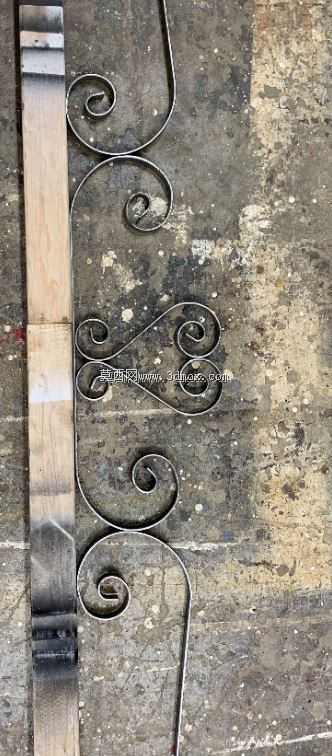

　　通过调整定位销的排布位置，可快速切换不同曲率的折弯轨迹，不需要更换整套成型模具，大幅降低多品种小批量生产的换型成本。紫色折弯操作杆作为力输入部件，采用L型弯折结构，操作端延伸至设备外侧，操作人员可手动施加周向旋转力，带动中部的青色卷绕压轮沿弧形导轨运动，压轮与底部固定卷轴配合，将穿入间隙内的金属带材沿卷轴圆周方向逐步压弯成型，顶部的螺旋状成型件即为该结构可加工的典型零件形态，可实现多圈连续卷绕的折弯效果。设计思路上摒弃了常规折弯机的液压缸驱动、直线施压逻辑，采用纯机械联动的手动驱动方案，结构组成简单，核心运动副无复杂传动链，日常维护仅需定期对导轨接触面、压轮转轴加注润滑脂即可，故障率远低于同类型电动折弯设备。成型压轮采用台阶式结构，

　　台阶高度与待加工板材厚度匹配，可限制折弯过程中板材的轴向窜动，保证卷弯过程中带材不会出现偏移起皱的问题，弧形导轨的弧度覆盖超过180度成型范围，配合可更换的不同直径中心卷轴，可加工不同内径的卷弯零件，覆盖常见小规格弹性卷件、连接环、异形弹片的加工需求。设备的操作逻辑符合一线操作人员的作业习惯，上料时仅需将裁切好长度的金属带材一端插入中心卷轴的定位缝隙内，扳动操作杆沿导轨方向转动一周即可完成单根零件的折弯，全程不需要复杂的参数设置，新员工经过简单讲解即可上手操作，适合小批量定制加工、新品打样阶段的快速成型需求，不需要投入高额的数控折弯设备成本，也能满足复杂卷弯类零件的加工精度要求。
