数控设备防碰撞浮动Z轴执行机构

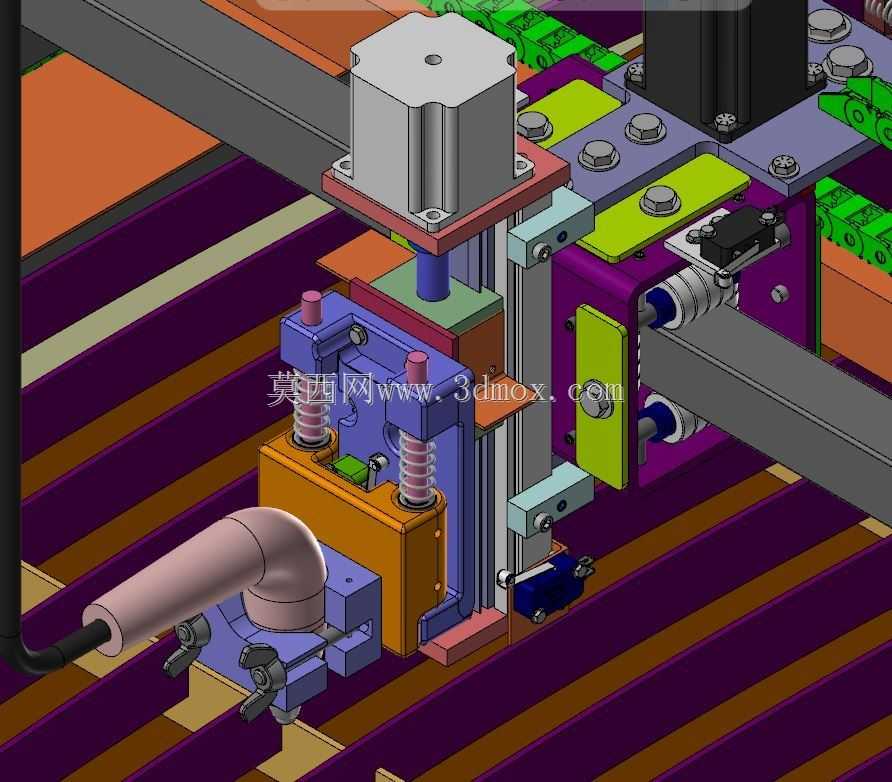

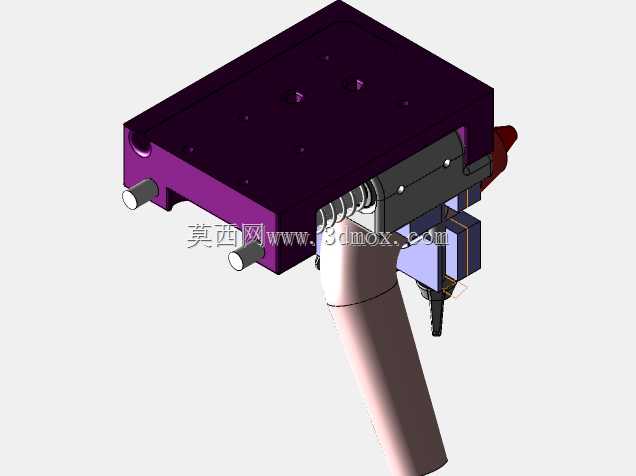

　　这套浮动Z轴执行机构，最初的设计出发点是解决数控等离子切割作业中，割炬误触工件、硬碰撞导致的部件损坏问题，实际落地后也可适配多种需要轴向浮动缓冲的加工场景，并非局限于单一加工工序。从结构布局来看，整套机构采用模块化分层设计，最上方的驱动安装座预留了标准伺服/步进电机的安装孔位，可直接匹配市面主流的42、57系列法兰安装电机，通过联轴器连接下方的滚珠丝杆副，实现Z向的主动进给动作，丝杆导程常规选用5mm规格，兼顾进给速度与传动精度，也可根据实际加工的进给速度需求更换不同导程的丝杆部件。中间的浮动主体部分是整套结构的核心，紫色的主体安装座通过线性导轨与竖直安装板连接，保证浮动过程中无径向窜动，导轨选用常规的15mm宽微型线性导轨，

　　滑块预压等级选用轻预压，既保证滑动顺畅，又能消除浮动过程中的间隙。浮动缓冲单元采用对称布置的矩形弹簧，弹簧刚度经过匹配计算，正常加工状态下弹簧预紧力足以支撑割炬及安装附件的重量，不会出现非预期的下沉位移，当割炬端部接触到凸起工件或者发生误碰撞时，轴向的反作用力会压缩弹簧，带动整个浮动主体沿导轨向上滑移，同时触发侧边安装的限位传感器，立刻给控制系统发送信号中断Z向进给甚至触发整机急停，避免硬碰撞导致割炬损坏、工件刮伤甚至传动部件变形的问题。前端的执行端安装座设计了快换结构，可适配不同规格的等离子割炬夹头，也可更换为激光头、点胶阀、打磨头等其他作业执行部件，拓展使用场景。整套机构的安装边界经过优化，竖直安装板背面预留了T型槽螺母安装位，

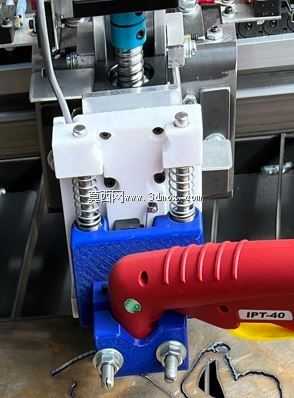

　　可直接固定在设备的横梁拖板上，安装孔位间距兼容常规数控切割设备的横梁安装标准，横向安装宽度控制在120mm以内，竖直方向总行程预留了50mm的浮动余量，加上主动进给的100mm行程，可满足不同厚度工件的加工高度调整需求。从实际加工验证的角度来看，最初的原型件采用3D打印制作主体结构，用于验证浮动行程、触发灵敏度以及安装匹配性，验证过程中发现3D打印的导轨安装座在长期往复滑动后会出现磨损间隙，因此最终量产版本的主体受力部件采用6061铝合金经数控铣削加工成型，表面做阳极氧化处理提升耐磨性能，弹簧选用65Mn弹簧钢材质，经淬火回火处理保证长期使用的刚度稳定性，不会出现疲劳失效的问题。侧边的限位触发结构采用非接触式霍尔传感器，

　　相比机械触点开关寿命更长，触发位置可通过调整传感器安装座的上下位置进行微调，适配不同碰撞力阈值的使用需求，比如加工薄板材时可将触发力调小，轻微接触就触发保护，加工厚板材重载作业时可适当调大触发力，避免加工过程中的振动导致误触发。整套机构的气路、线路走线都设计了内置走线槽，所有线缆从安装板内部的空腔穿过，避免加工过程中飞溅的熔渣、切屑烫坏线缆，也不会出现走线杂乱勾挂工件的问题。在等离子切割场景下使用时，浮动端的绝缘套可隔绝切割过程中的高频干扰，避免传感器、驱动电机受到等离子电源的高频信号干扰出现误动作，安装座下方还预留了防尘吹气孔，可接入压缩空气在作业时形成气幕，阻挡切割产生的烟尘、金属碎屑进入导轨、弹簧的配合间隙，减少日常维护的频次，延长部件使用寿命。除了等离子切割场景，这套浮动结构也可移植到数控雕刻机的压料机构、自动点胶机的针头缓冲结构、焊接设备的焊枪防撞结构上，只需要更换前端的执行部件安装座，调整匹配对应刚度的缓冲弹簧即可，不需要对主体结构做大幅修改，通用性较强。结构设计过程中特意规避了特殊定制的非标件，所有螺丝、轴承、导轨、弹簧都选用市面通用的标准件，后期维护更换配件不需要单独定制，降低使用过程中的维护成本，各个部件的装配都采用可拆卸连接，没有采用焊接、铆接等不可拆卸结构，日常清理维护、更换易损件时不需要专用工具，普通内六角扳手即可完成全部拆装操作。
