钢质车床床身支撑机架结构设计

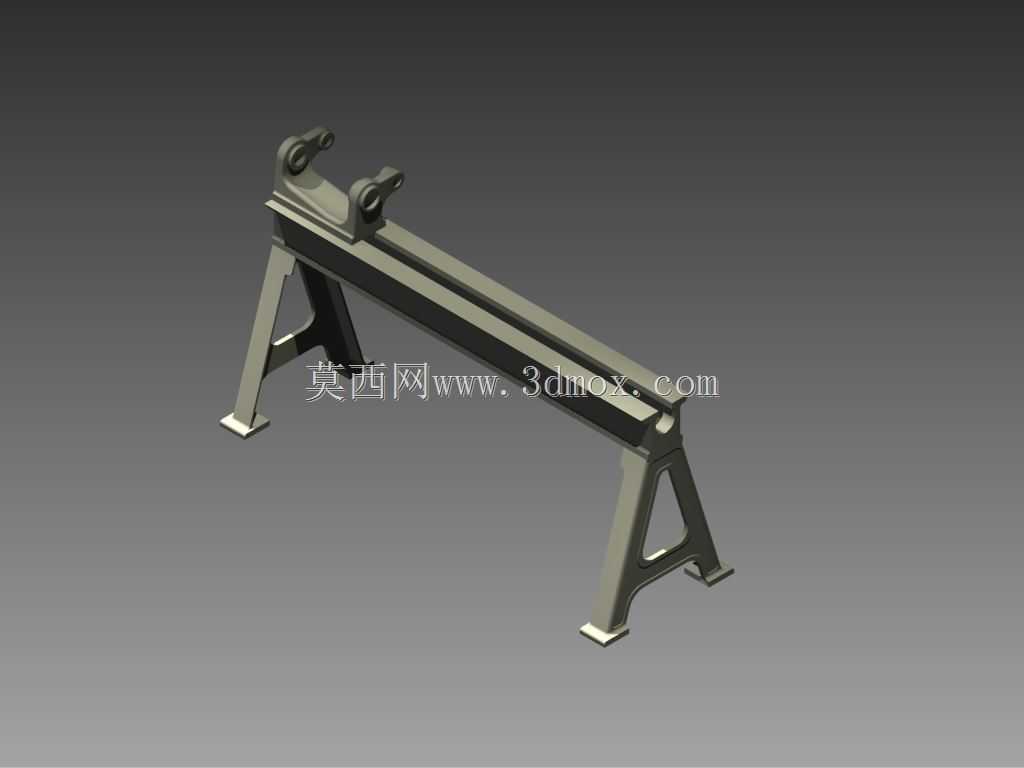

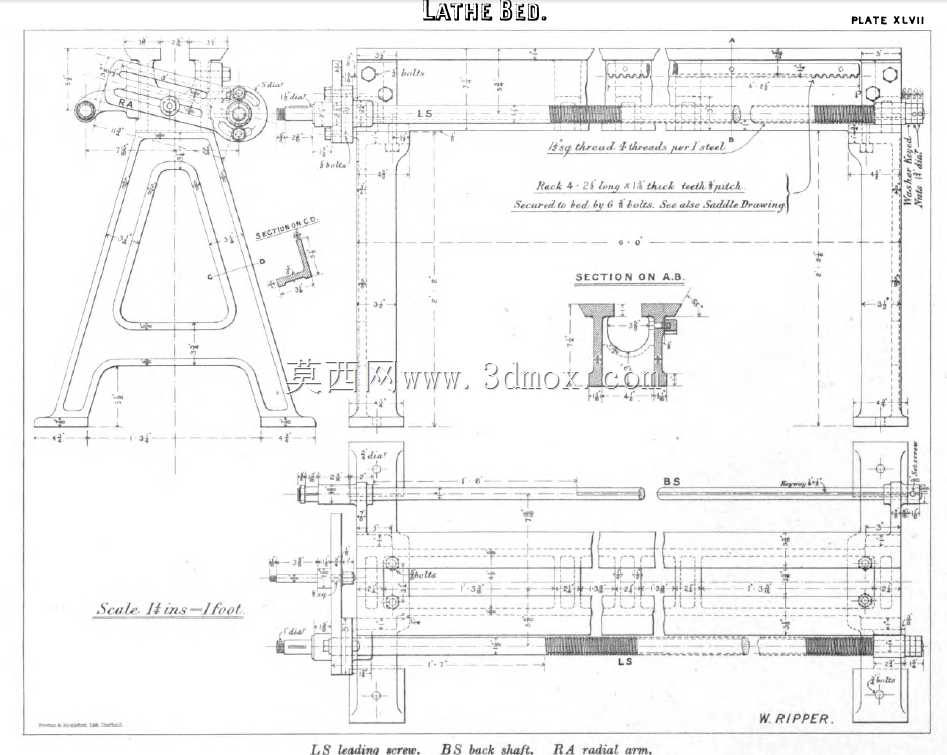

　　作为金属切削加工领域的核心承载部件，这款钢质车床床身支撑机架的设计完全围绕卧式车床的实际加工工况展开，区别于铸铁一体铸造床身的传统方案，该结构采用型钢焊接加螺栓装配的组合形式，在中小批量定制化车床生产场景中具备更高的适配灵活性。从实际应用场景来看，这类支撑机架主要适配6英寸主轴规格的轻型卧式车床，多用于小型机加工车间、职业院校实训工位、设备维修站点的小尺寸零件车削作业，可承担轴类、盘类零件的外圆、内孔、端面、螺纹切削工序的整机载荷承载。结构设计上，机架采用双斜撑支腿搭配纵向主梁的受力框架，主梁截面为封闭箱型结构，可有效抵抗车削过程中主切削力带来的纵向弯曲变形，两端支腿的A字型斜撑结构将垂直载荷分散传导至安装底面，

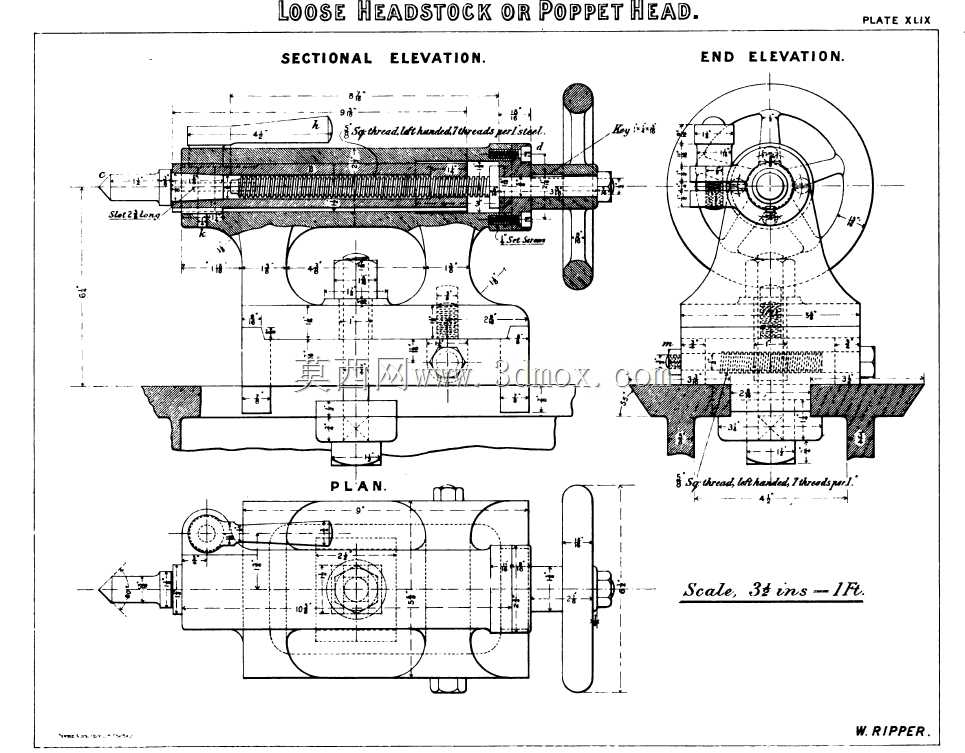

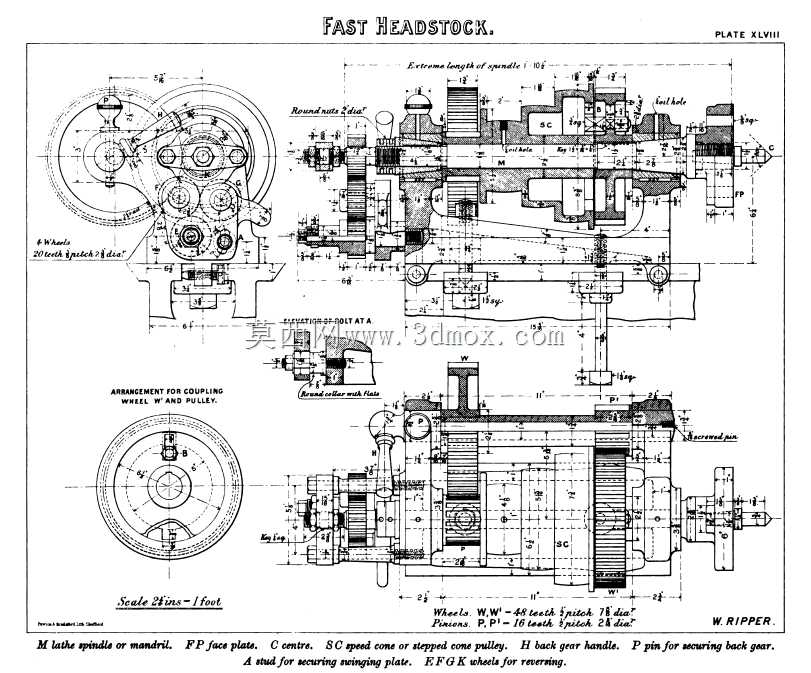

　　同时抵消切削过程中径向切削力产生的倾覆力矩，支腿底部预留的安装孔位可配合地脚螺栓完成整机水平校准，避免高速切削时出现整机共振。主梁顶部的两组轴承安装座采用同轴度公差严格控制的定位面设计，直接作为主轴组件的安装基准，省去了二次装配时的同轴度找正工序，安装座与主梁之间采用止口定位加螺栓锁紧的连接方式，既保证了装配精度，也便于后期主轴部件的维护更换。从安装边界来看，机架整体长度适配6英寸主轴车床的床身行程要求，支腿跨距经过重心校核，在最大切削直径工况下整机重心始终落在支腿支撑面范围内，底部安装面的平面度公差控制在0.1mm/米范围内，可适配常规混凝土地面的安装要求，无需额外制作复杂的设备基础。设计过程中充分考虑了焊接结构的应力释放问题，

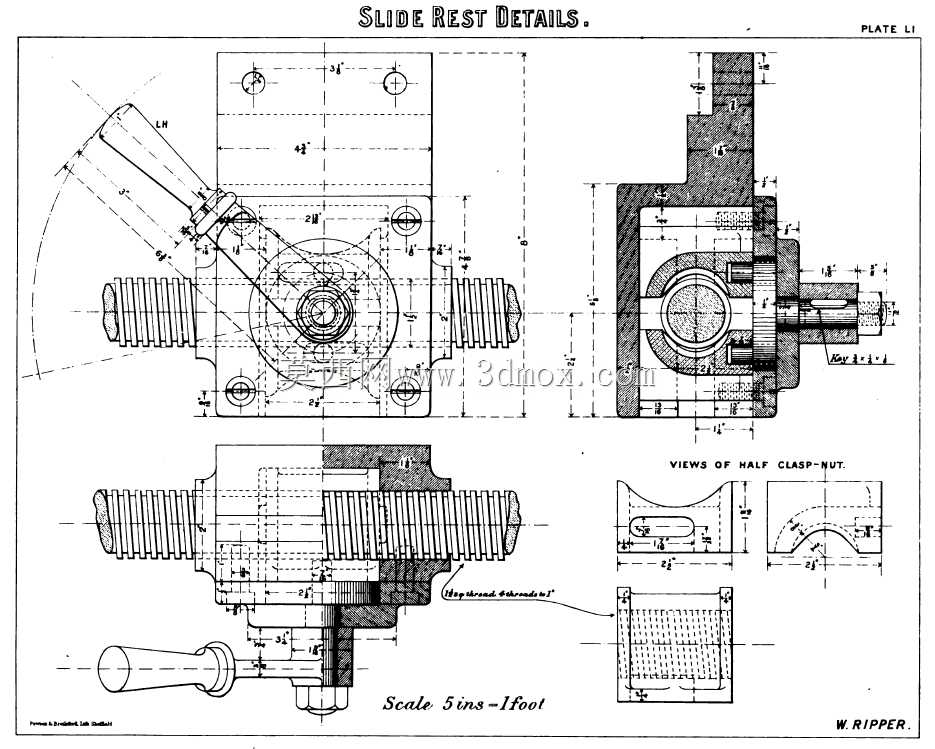

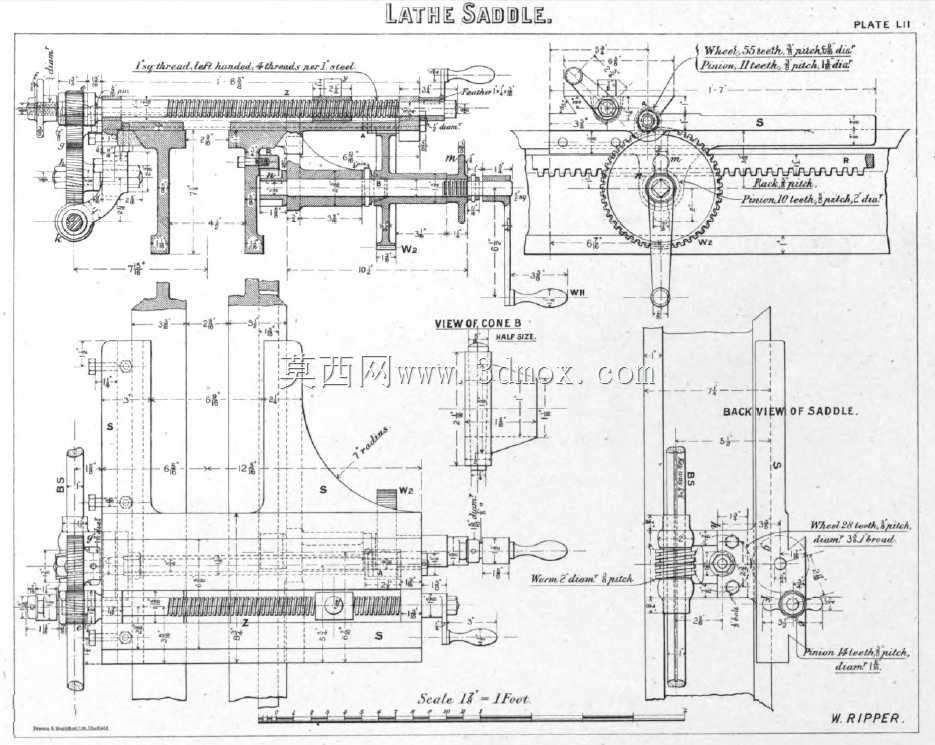

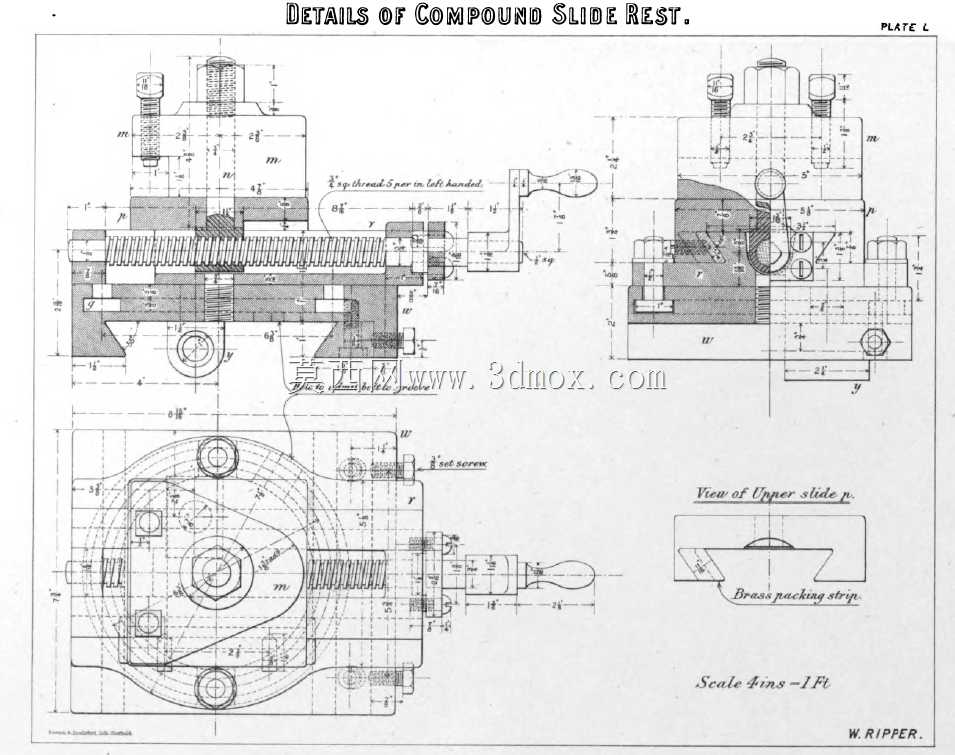

　　所有焊接焊缝均采用连续角焊缝，焊后进行振动时效处理，避免长期使用过程中结构变形影响加工精度，主梁表面预留的导轨安装基准面经过铣削加工，可直接适配线性导轨或燕尾导轨的安装需求，无需额外增加调整垫片。不同于重型车床的厚重铸造床身，这款钢质机架在保证刚性满足轻型切削要求的前提下，大幅降低了整机自重，便于设备的转运与工位调整，对于需要频繁调整车间布局的小型加工场景尤为适用。结构上没有多余的冗余设计，所有型材截面的选型都经过受力仿真校核，在额定切削载荷下，主梁的最大挠度控制在0.05mm以内，完全满足轻型车床的加工精度要求，支腿上预留的减重孔在不影响结构强度的同时进一步减轻了整体重量，也便于后期电气线路、冷却管路的布设。
