台式龙门结构数控等离子切割设备

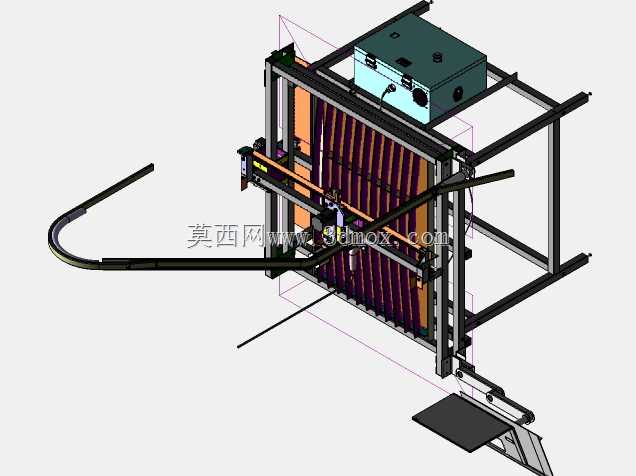

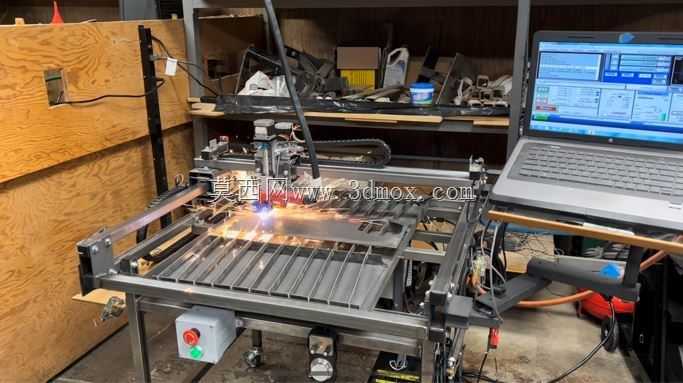

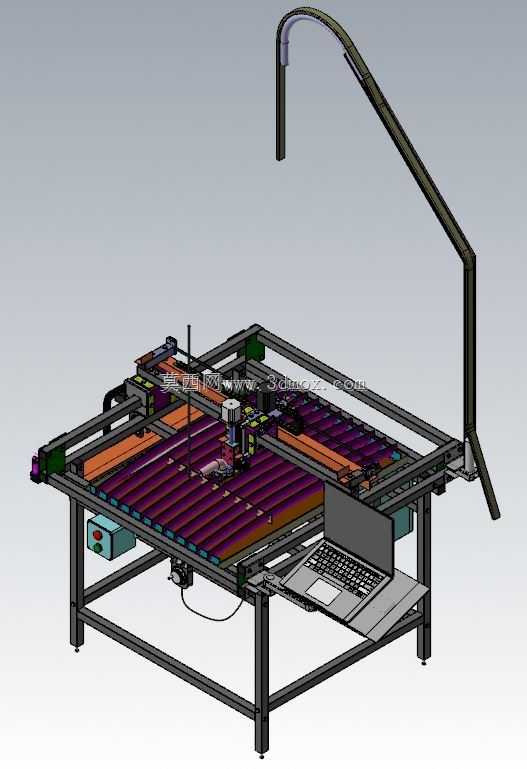

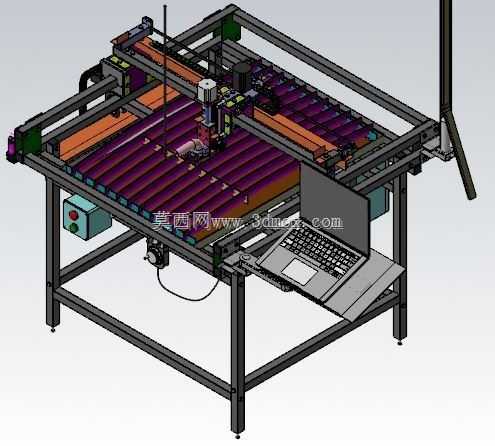

　　这款台式等离子切割设备主要面向小型金属加工门店、五金制品作坊、非标钣金加工场景，用于碳钢板、薄不锈钢板、镀锌板等常见金属板材的异形轮廓下料作业，替代传统手工划线、砂轮切割的低效加工方式，可完成直线、圆弧、复杂曲线的连续切割，适配小批量多品种的钣金件生产需求，常见于通风管道制作、广告金属字加工、小型机箱机柜生产等场景，加工幅面覆盖常规1.2*2.4米标准板材，无需额外定制大尺寸厂房地基，普通硬化水泥地面即可放置使用。设备整体采用铝型材搭建的龙门式双轴移动结构，X轴沿设备长度方向两侧布置平行导轨，Y轴横梁横跨两侧导轨做纵向移动，切割头挂载在Y轴滑台上完成横向进给，三轴运动均采用步进电机配合同步带传动，兼顾低成本与足够的定位精度，

　　满足等离子切割的工艺精度要求，切割过程中割炬与板材保持非接触状态，对传动系统的刚性要求低于铣削类加工设备，该结构在保证运行稳定性的同时大幅降低了制造成本。工作台面采用栅格状承托结构，多根平行等距的支撑条沿Y轴方向排布，切割产生的高温熔渣可直接从栅格间隙掉落至下方接渣区域，避免熔渣堆积在台面上影响板材放置平整度，支撑条采用可更换设计，长期使用被割炬损伤后可单独替换，无需整体更换工作台，降低后期维护成本。设备侧方预留了笔记本电脑放置托架，可直接放置控制用笔记本，无需额外配置独立控制柜与操作台面，控制线缆沿机架型材内部走线，避免外露线缆被切割飞溅的熔渣烫损，机架底部配置可调脚杯，可根据地面平整度调整设备水平度，

　　保证导轨运行面的平面度误差控制在合理范围内，避免运动过程中出现卡顿、爬行问题。从设计逻辑来看，该设备优先考虑了小型加工场景的实用性需求，没有采用工业级等离子切割机的厚重焊接机架，转而用标准铝型材拼接搭建，既降低了加工难度，也方便用户自行组装调试，所有传动部件、驱动电机均采用市面通用标准件，后期更换配件无需定制，采购维护成本极低。切割头的安装座预留了手动调高调节余量，可根据不同厚度板材的切割工艺要求，手动调整割炬与板材表面的距离，适配不同切割电流下的割缝宽度要求，设备的电气控制元件集中安装在机架侧方的独立电控盒内，接线端子做了明确标识，方便后期排查线路故障。设备整体安装边界紧凑，整机宽度不超过1.8米，长度不超过3米，高度控制在1.

　　5米以内，放置时仅需在设备周边预留0.8米左右的操作维护空间即可，不需要占用大面积生产场地，对于厂房面积有限的小型加工户十分友好。龙门横梁的截面选型经过受力校核，在滑台移动至横梁最远端时，横梁的下挠变形量控制在0.5mm以内，不会因为横梁变形导致割炬高度出现大幅波动，保证整幅面内的切割质量一致性，两侧X轴导轨的安装面做了共面调整，保证龙门运行过程中不会出现卡滞、偏磨问题，同步带的张紧机构设计在导轨端部，可定期调整皮带张紧度，消除长期运行后的传动间隙，保证切割轮廓的尺寸精度。设备的操作逻辑十分简洁，通过电脑端的CAM软件完成切割路径的规划后，直接将路径代码传输至控制系统即可启动加工，操作人员仅需完成板材上料、割炬对位、启动设备几个步骤，无需复杂的编程培训，普通工人经过短时间熟悉即可独立操作，相比手工切割的方式，不仅下料精度更高，同时也大幅降低了对工人操作技能的要求，切割后的板材边缘挂渣量少，减少了后续打磨的工作量。栅格工作台的支撑条间距经过优化，既保证了对薄板材的支撑效果，避免薄板在放置过程中出现凹陷变形，也尽可能减少了支撑条被割炬误切的概率，延长支撑条的使用寿命，设备整体没有冗余的功能设计，所有结构都围绕等离子切割的实际工艺需求设计，没有多余的装饰性结构，完全服务于实用加工需求。
