带船型开关的板载AC电源输入接口模块

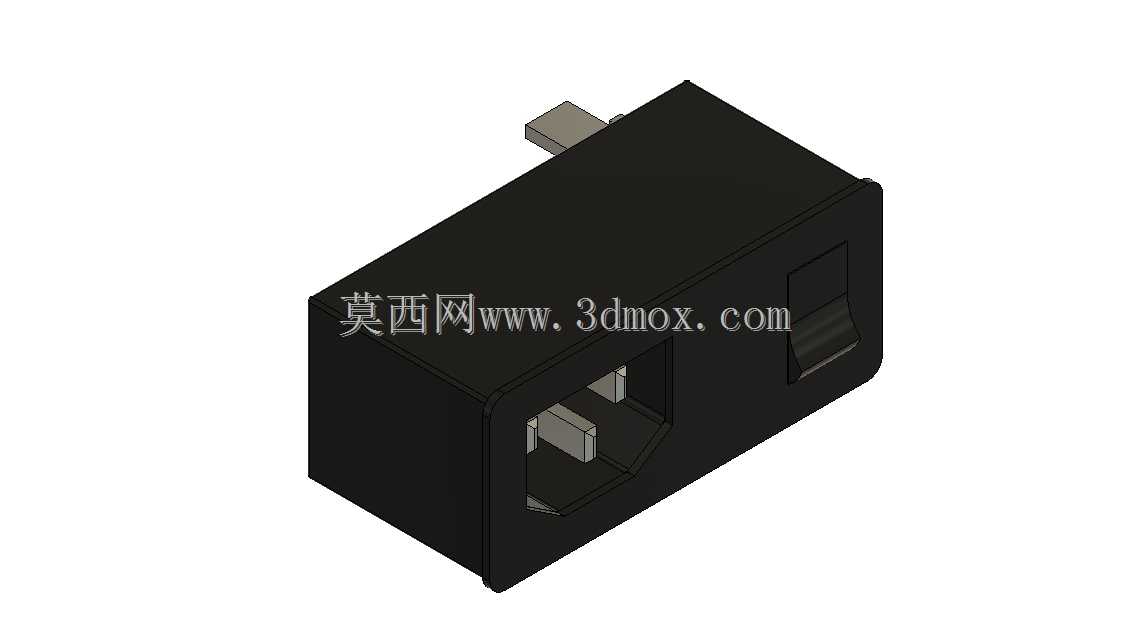

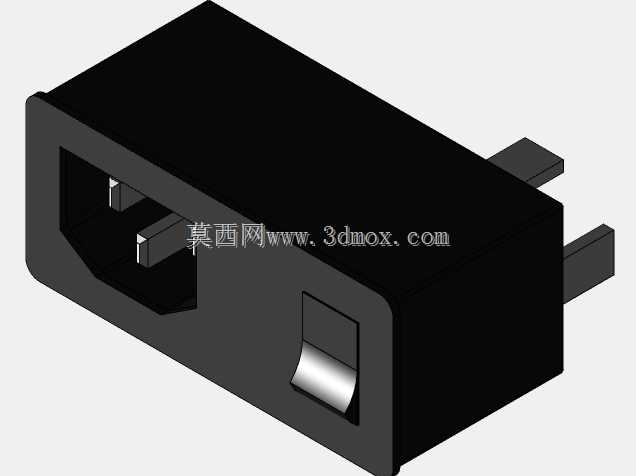

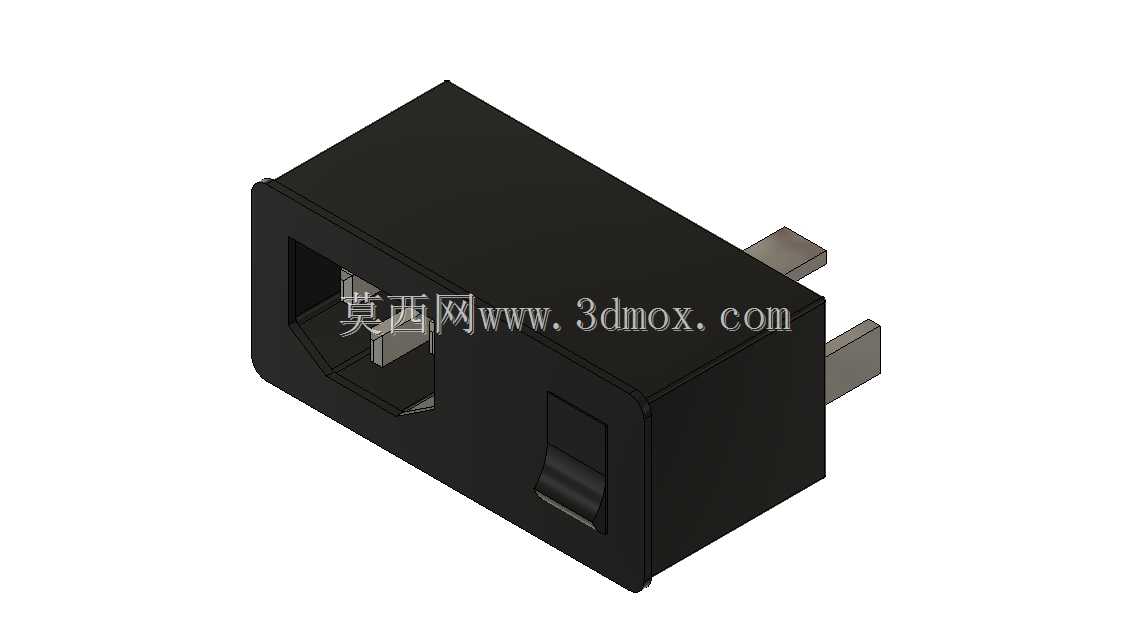

　　这类集成开关的电源输入模块，常被用在小型桌面工控设备、桌面测试仪器、小型消费类电子整机的壳体进线位置，替代传统分离式的插座、保险丝座、电源开关的分散布局，能大幅压缩设备内部进线端的装配空间，减少内部飞线连接带来的可靠性隐患。从结构设计来看，模块本体采用阻燃黑色绝缘塑壳封装，一侧集成标准品字AC电源输入插口，插口旁直接集成翘板式船型电源开关，背部伸出两个直插式焊针，可直接波峰焊接在PCB板边缘，不需要额外的固定支架或者导线转接，装配时仅需在设备壳体上开出对应尺寸的矩形安装孔，将模块卡入壳体开孔后，焊脚对应PCB焊盘完成焊接即可，装配工序比分离式器件减少三道以上。设计时需要重点关注几个边界参数：首先是模块本体的外轮廓尺寸，

　　要匹配常用壳体的侧壁厚度，卡接结构的倒扣尺寸要适配1.0-2.0mm厚度的钣金或者塑料壳体，避免装配后出现松动或者间隙过大的问题；其次是背部焊针的间距与伸出长度，要匹配标准PCB板的焊盘孔径与板边距离，焊针伸出PCB背面的长度控制在2.3-2.8mm区间，既保证焊接可靠性，又不会出现焊脚过长触碰其他器件的问题；另外开关的按动行程要与壳体表面的开孔深度匹配，保证按钮突出壳体表面0.8-1.2mm，按动手感清晰，不会出现卡滞或者按动无反馈的情况。从功能特性上，这类模块将电源输入与通断控制集成在同一单元，进线端直接对接标准品字电源线，不需要额外转接，开关触点的载流能力匹配常规10A/250VAC的通用进线要求，

　　能够满足绝大多数小型电子设备的电源通断需求，塑壳的绝缘等级满足安规要求，带电部位与壳体之间的爬电距离符合低压电器的相关规范，不需要额外增加绝缘隔离结构。在实际选型建模时，需要准确还原模块的卡接倒扣位置、焊针的相对位置公差、开关按钮的轮廓尺寸，避免结构设计时出现干涉，尤其是壳体开孔的尺寸要与模块前端的安装法兰精准匹配，保证装配后外观面平整无凸起，缝隙均匀。这类集成模块相比分离器件的另一个优势是一致性更好，批量装配时的公差累积更小，不需要针对每个器件做装配调整，能有效提升整机装配的良品率，降低生产端的调试成本。
