东方NEMA23规格步进电机安装固定支架

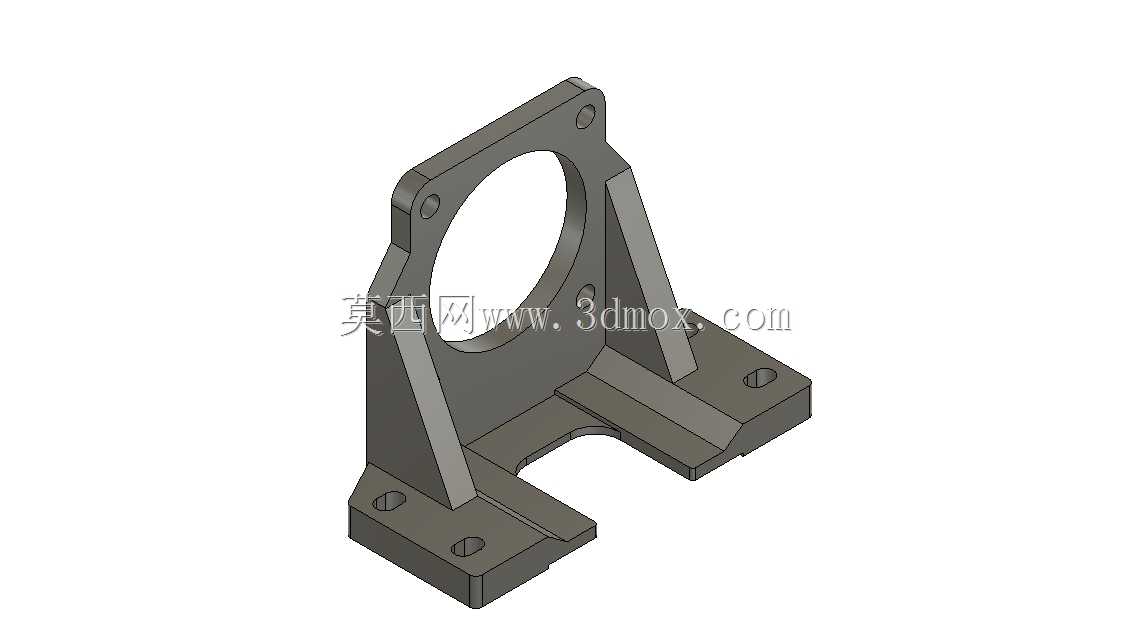

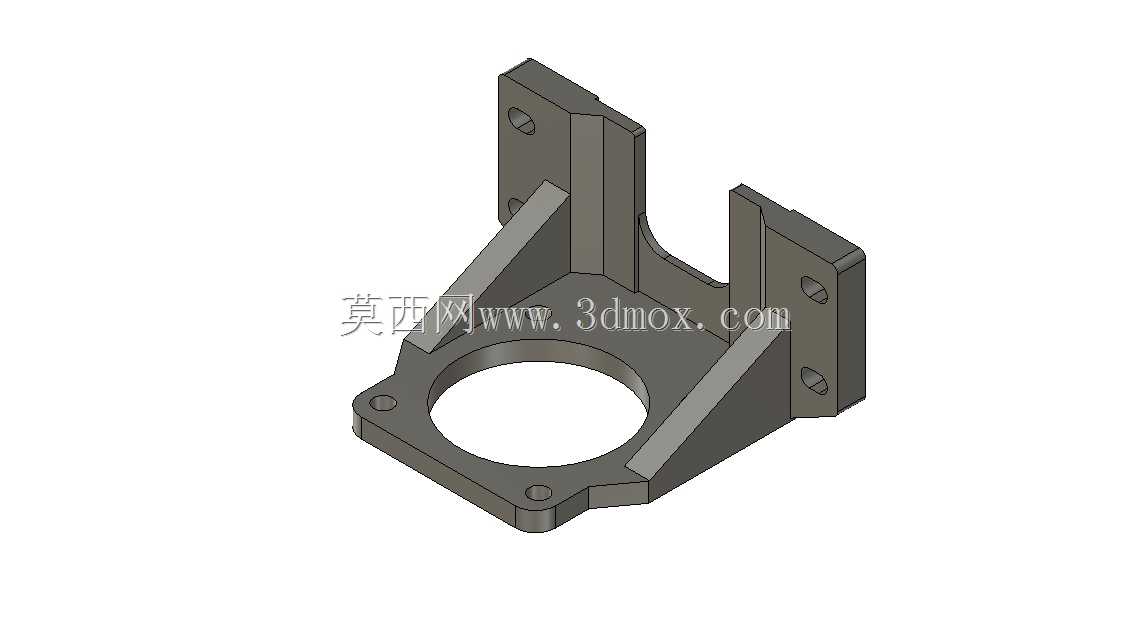

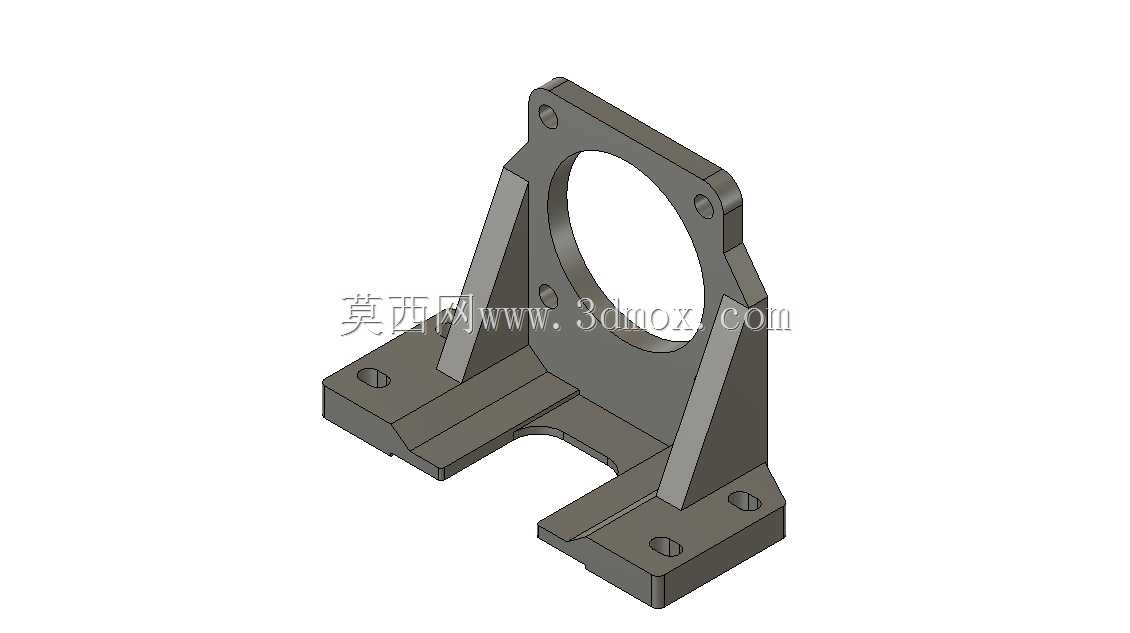

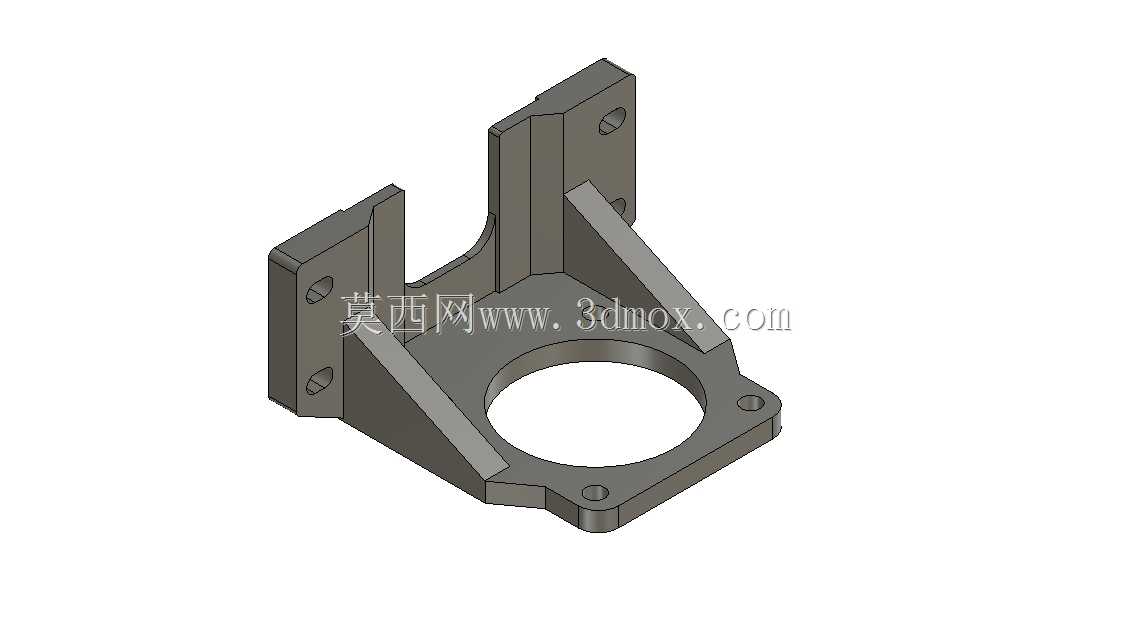

　　这款支架是专门适配NEMA23规格步进电机的安装固定构件，在非标自动化设备、小型数控雕铣设备、3D打印传动模组、皮带输送线驱动端等场景中应用十分广泛，核心作用是为电机提供刚性支撑，抵消电机输出轴运转时产生的径向跳动与轴向反作用力，避免电机本体因受力不均出现安装偏移，保证传动副的同轴度精度。从结构设计来看，支架采用立式L型承托结构，主体立板开设与NEMA23电机安装止口匹配的圆形通孔，孔周预留四个对应电机法兰的安装螺孔位，可直接将电机法兰嵌入止口后通过螺栓锁紧，省去现场配钻定位孔的工序；立板与底部安装板之间设置两道三角形加强筋，从力学角度分散电机运转时的振动载荷，避免长期负载下支架出现焊接或成型处的应力变形。

　　底部安装板采用分体式开槽设计，两个平行的安装支脚开设有长条形调节腰孔，安装时可沿腰孔方向微调支架的前后位置，方便调整电机输出轴与同步轮、联轴器等传动件的张紧度与同轴度，降低装配时的对位难度。设计过程中重点考量了安装边界的适配性，立板的圆形通孔直径严格匹配NEMA23电机的法兰止口尺寸，保证电机装入后止口与孔壁贴合无旷量；底部支脚的腰孔长度预留了足够的调节余量，可适配不同安装基面的孔位偏差，支架整体高度经过核算，能让电机输出轴中心高与常见的20系列、30系列铝型材传动模组的轴系高度匹配，无需额外加装垫高块。材质选用常用的冷轧钢成型工艺，表面做氧化发黑处理，兼顾结构刚性与防锈能力，安装时需注意先将电机与支架立板锁紧，再通过底部腰孔将支架固定在设备安装基面，锁紧固定螺栓前先盘动电机输出轴确认传动无卡滞，再完成最终紧固，可有效避免装配应力导致的电机运转异响、轴承过早磨损等问题。
