12mm孔径刚性法兰联轴器结构设计

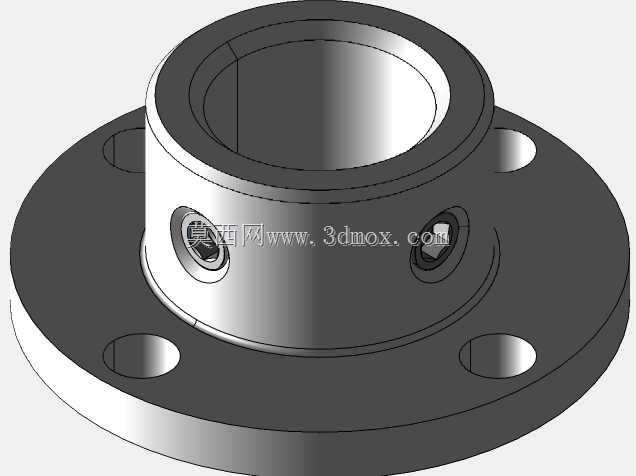

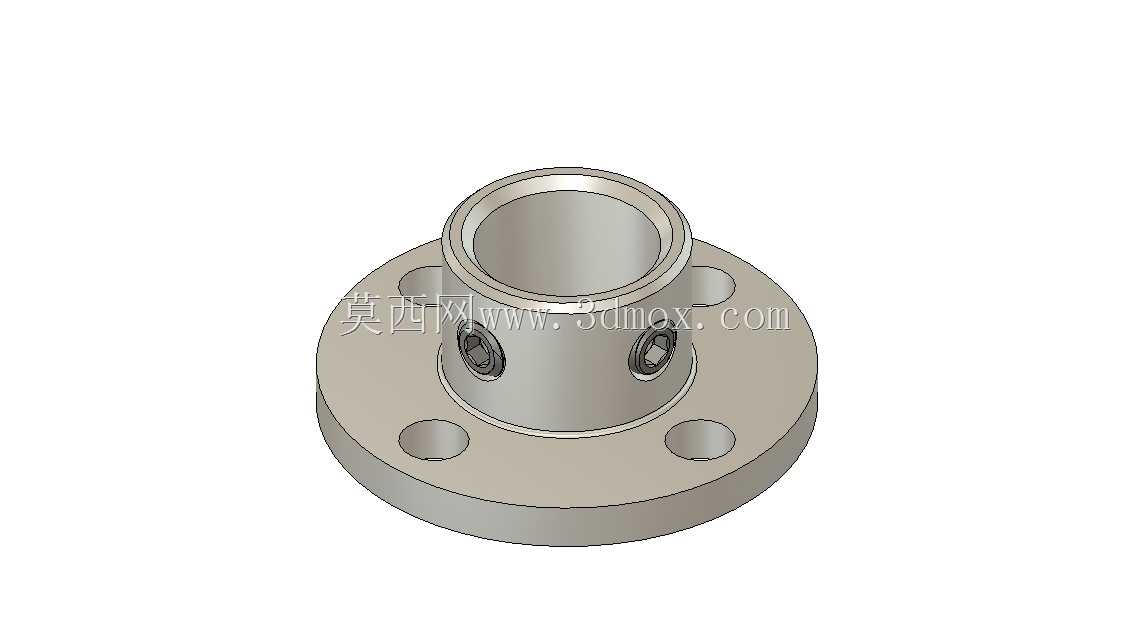

　　在小型自动化传动单元、桌面级实验设备、精密检测仪器的轴系布局中，这类12mm孔径的法兰联轴器常被用于实现主动轴与从动轴的刚性同轴连接，相比弹性联轴器，它不存在扭转间隙，能保证传动比的绝对精准，适合对传动相位有严格要求的工况，比如小型凸轮机构、精密分度转盘的动力传递环节。从结构设计来看，这款联轴器采用一体式法兰基座加同轴轴套的结构，法兰盘上均匀分布四个沉头安装孔，用于将从动侧构件牢牢固定在法兰端面上，轴套部分开设两个径向顶丝孔，装配时通过内六角顶丝抵紧穿入轴套的主动轴外圆，实现轴与联轴器的周向和轴向固定，避免传动过程中出现轴件打滑、轴向窜动的问题。设计过程中需要严格控制轴套内孔的圆柱度公差，

　　保证12mm孔径与配合轴的间隙控制在合理范围，间隙过大会导致传动偏心，运行时产生径向跳动，加剧轴承磨损，间隙过小则会造成装配困难，现场拆装维护不便。法兰盘的安装孔采用圆周均布设计，孔位中心圆直径与配套构件的安装孔位完全匹配，沉头结构可以让安装螺栓的头部完全沉入法兰盘面，不会突出表面干涉其他周边构件，同时法兰盘与轴套的衔接位置做了圆角过渡处理，避免应力集中导致长期受载后出现根部断裂的问题。实际选型时需要注意安装边界尺寸，轴套的轴向长度要满足顶丝锁紧后与轴的接触长度要求，保证锁紧力足够传递额定扭矩，法兰盘的外径尺寸不能超出安装空间的径向限制，尤其是在紧凑布局的小型设备内部，要预留足够的扳手空间用于拧紧安装螺栓和顶丝。

　　这类刚性法兰联轴器不适合存在明显径向、角向偏差的轴系连接，使用前需要调整两轴的同轴度，将偏差控制在允许范围内，否则运行时会产生额外的交变载荷，缩短轴和轴承的使用寿命。在三维建模过程中，需要重点还原顶丝孔的螺纹特征、安装孔的沉头深度、轴套内孔与法兰端面的垂直度公差，这些细节直接影响后续工程图输出和实际加工的准确性，建模时可以先绘制法兰盘的截面草图旋转生成基体，再拉伸切除轴套内孔和安装孔，最后添加顶丝孔的螺纹装饰线，保证模型的工程实用性。
