42mm规格NEMA17步进电机结构设计

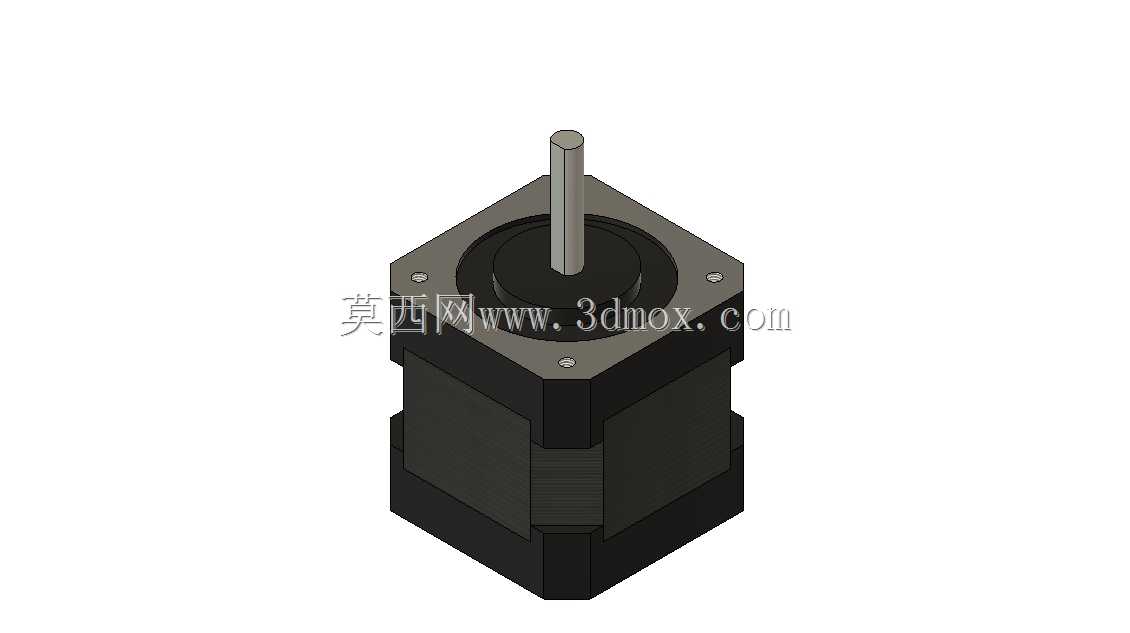

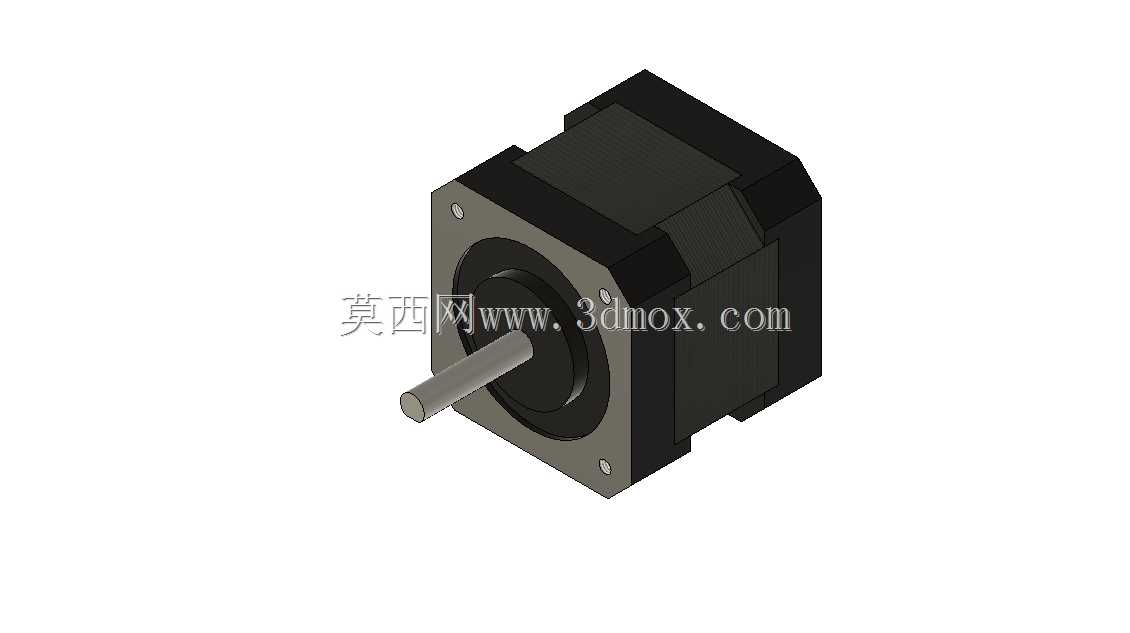

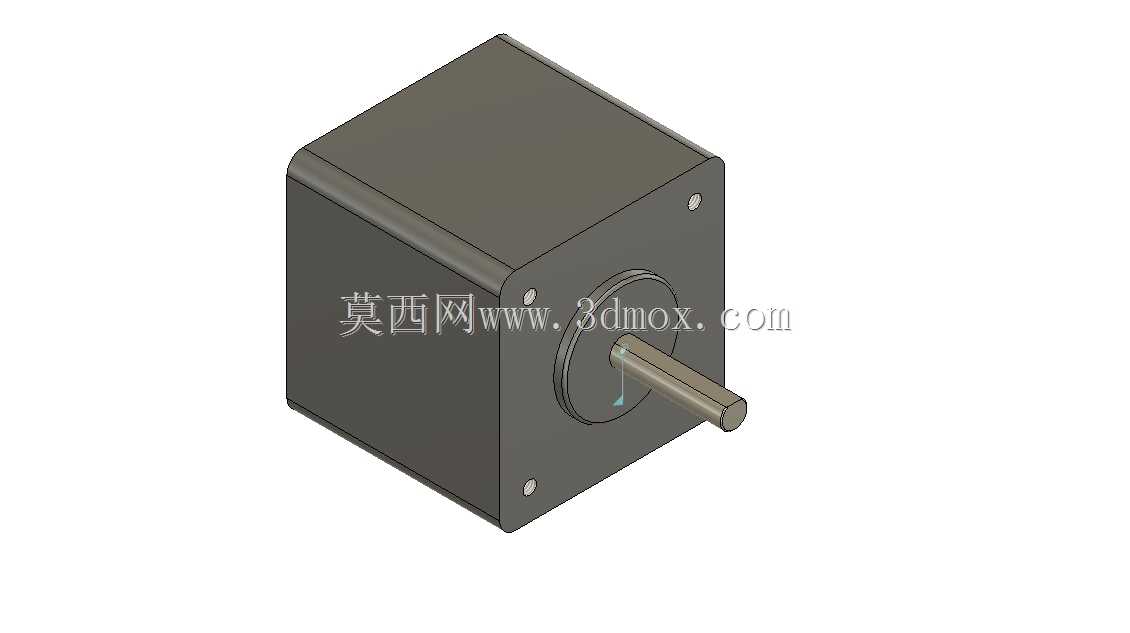

　　在桌面级自动化设备、小型数控雕刻装置、3D打印运动轴、实验室小型位移平台这类对安装空间有严格限制的场景里，42规格的NEMA17步进电机是应用频次极高的执行元件，这类电机的输出扭矩、安装定位尺寸直接决定了整套传动机构的运行稳定性，建模时需要严格匹配实际安装边界，避免后续装配出现干涉问题。这款电机的外形尺寸严格遵循42x42x40mm的方形机座规范，四个安装孔的孔位分布、输出轴的直径与伸出长度、机身端面的定位止口尺寸都完全适配行业通用安装标准，不管是直接搭配同步轮做带传动，还是连接联轴器驱动丝杆做直线运动，都不需要额外做转接件加工，能大幅缩短设备的装配调试周期。从结构设计逻辑来看，电机本体采用方形叠片定子外壳搭配黑色塑封端盖的结构，

　　输出轴采用单出轴设计，轴端做了标准的D型切面处理，配套传动件安装时不需要额外做防转铣削，直接用顶丝固定就能传递额定扭矩，避免长期正反转切换时出现轴与传动件打滑的问题。机身后端预留了标准的接线端安装位，建模时保留了足够的接线空间，不会出现线束弯折过度导致的接触不良问题。在实际选型应用中，这类电机通常搭配细分驱动器使用，适合中低转速、需要精准定位的开环控制场景，比如小型传送带的驱动、点胶机的XYZ轴运动、自动锁螺丝机的进给机构，都能依靠步进电机的步距角特性实现稳定的位置控制，不需要额外加装位置反馈元件就能满足大部分民用及小型工业设备的精度要求。建模过程中对电机的棱角做了符合实际生产工艺的倒角处理，没有出现尖锐直角这类不符合冲压、

　　注塑加工工艺的结构，机身表面的散热筋结构也完全还原实物设计，能帮助工程师在做整机热仿真时获得更贴近实际的散热数据，避免设备长时间运行时电机过热导致的扭矩衰减问题。安装边界方面，电机输出轴的同轴度公差、安装面的平面度要求都在模型的结构细节里做了对应体现，工程师在做整机结构布局时，可以直接调用模型完成干涉检查，不需要反复核对二维图纸的尺寸标注，能有效减少设计阶段的错漏问题，尤其是在多轴联动的小型设备里，准确的电机模型能帮助设计人员合理规划走线空间、传动件安装位置，避免后期打样时出现装配干涉需要重新修改结构的问题。
