艾利斯ULTRA PRO四通道手掷滑翔机结构设计

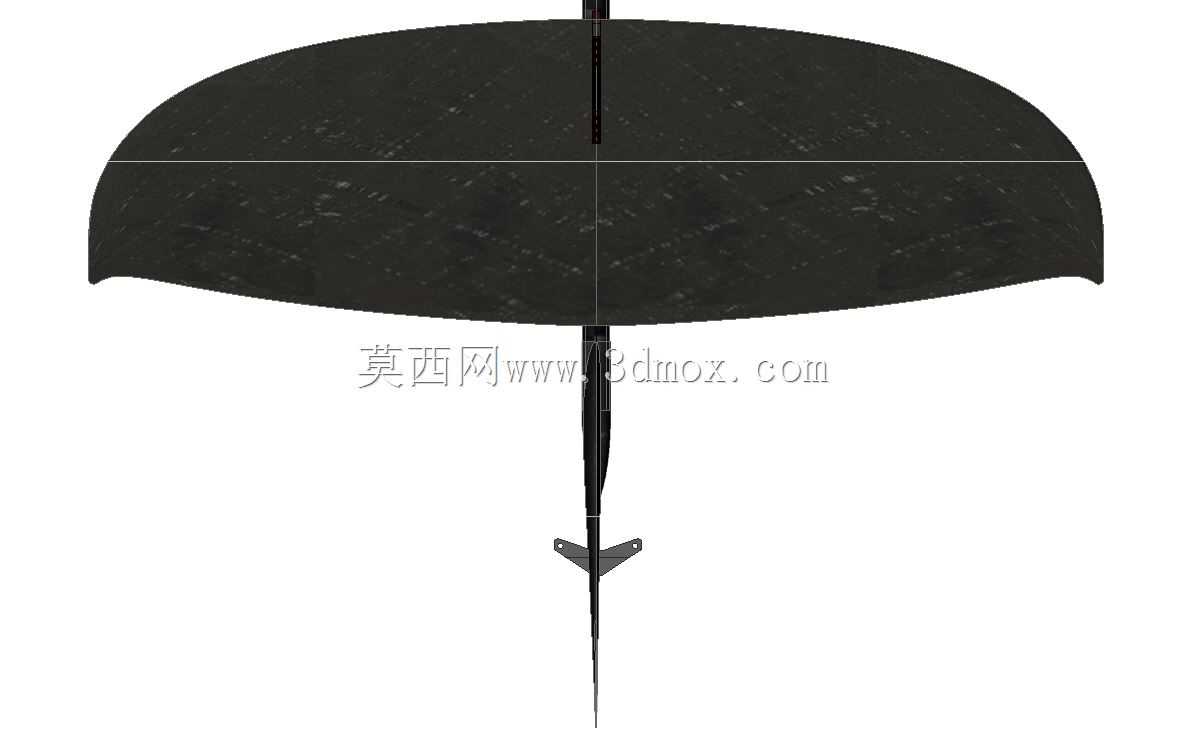

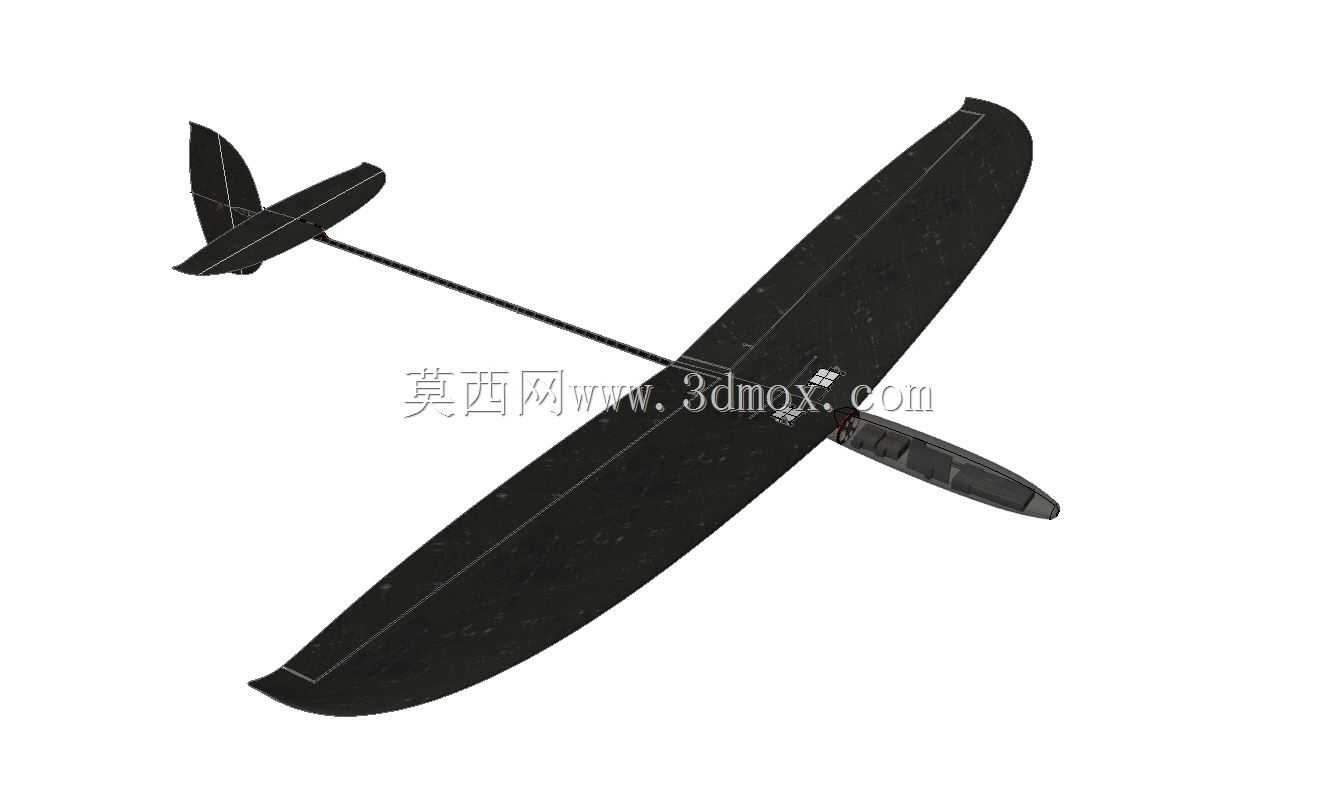

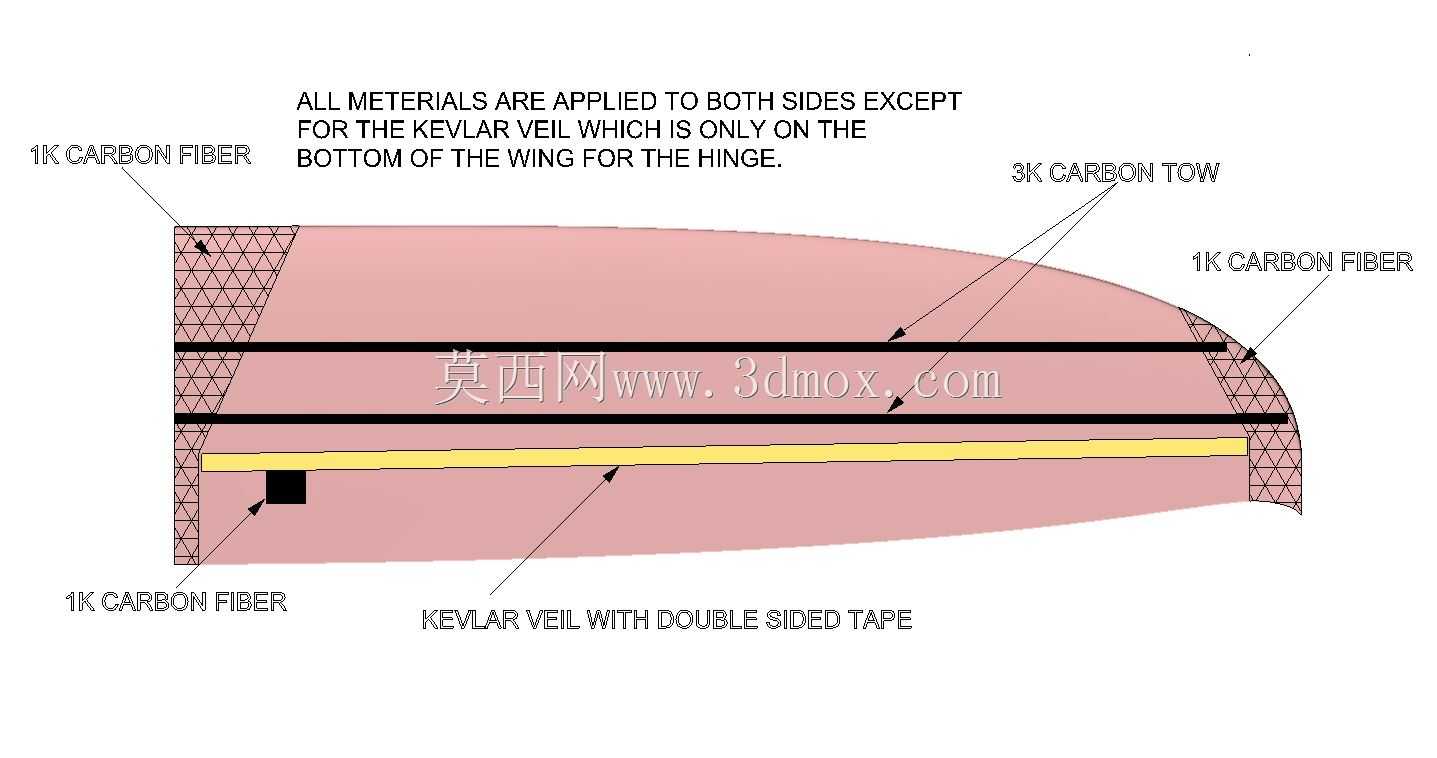

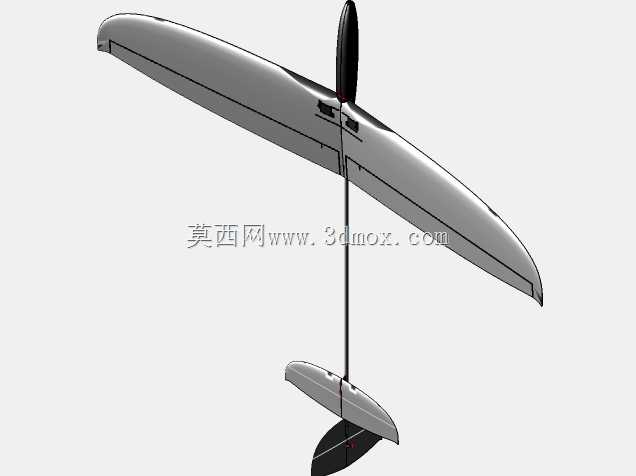

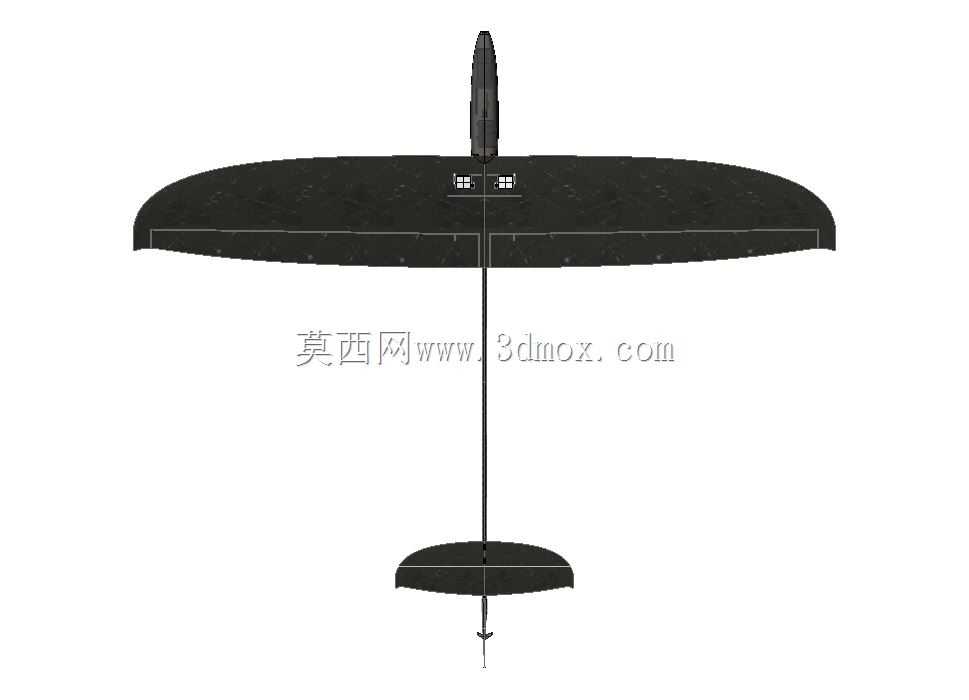

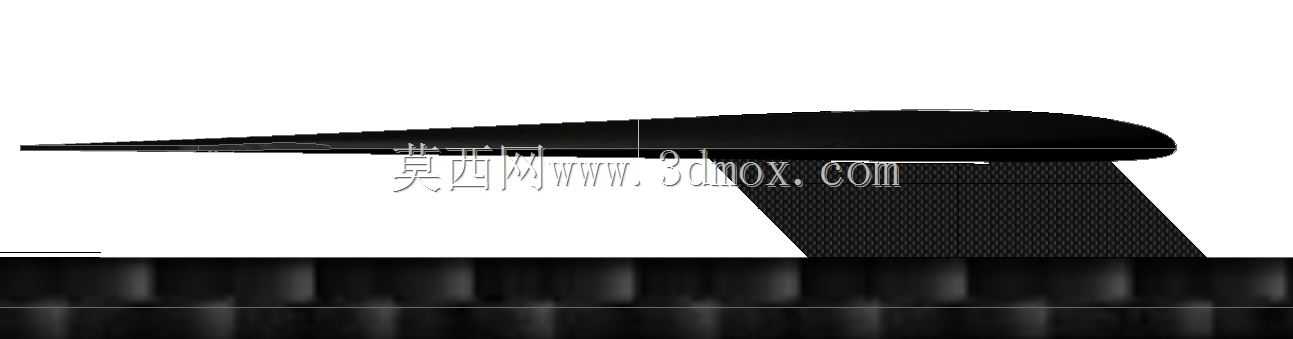

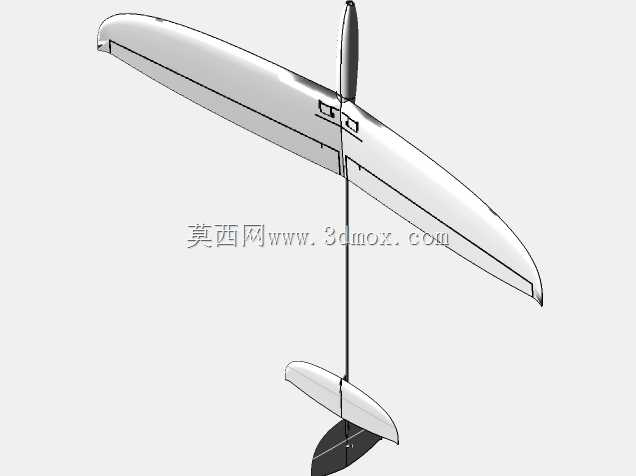

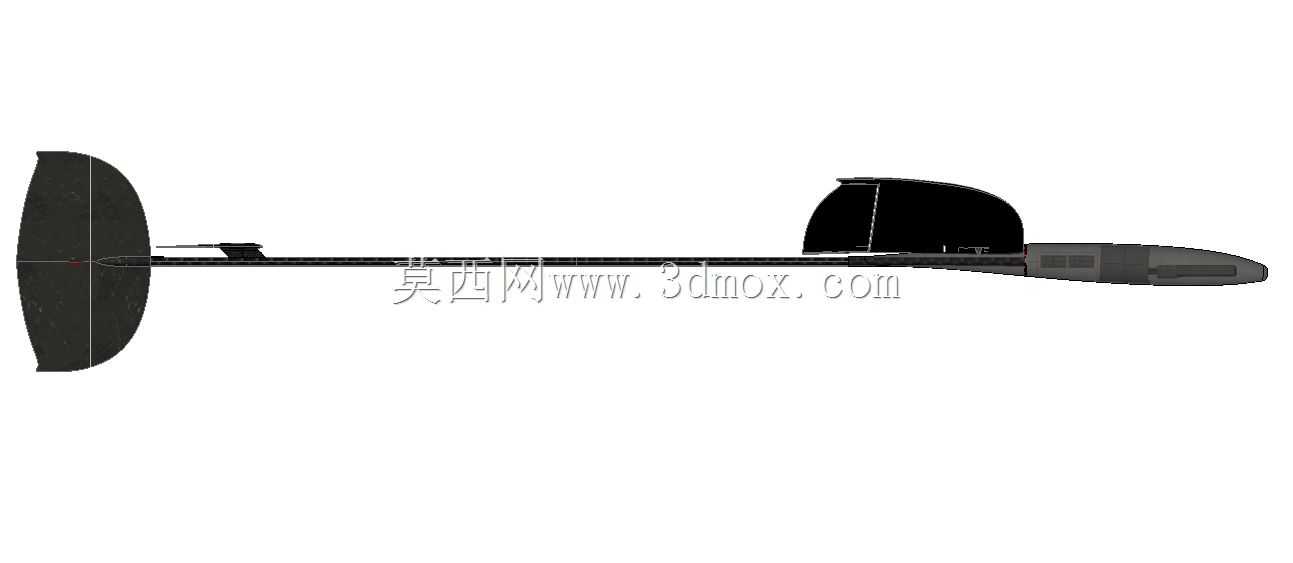

　　这款四通道手掷滑翔机属于无动力手掷发射类航模产品，主要应用于户外航空模型运动、青少年航模科普教学、低空无动力飞行性能验证等场景，依靠手掷初始动能获得升空初速度，后续借助大气热气流完成长距离留空飞行，无需额外动力系统即可完成爬升、盘旋、滑翔等全套飞行动作。整机采用尾撑杆式布局设计，细长碳纤维尾撑杆将尾翼组与主机翼、机身舱段分隔开，在保证结构强度的前提下最大限度降低尾部结构重量，优化整机重心分布，将重心控制在主机翼气动焦点前方合适区间，保障无动力滑翔状态下的纵向静稳定性，避免飞行过程中出现俯仰发散的问题。主机翼采用大长宽比高升阻比翼型设计，翼面铺设碳纤维编织材料提升刚性，机翼前缘做了抗冲击强化处理，应对手掷发射瞬间的大过载以及日常起降、

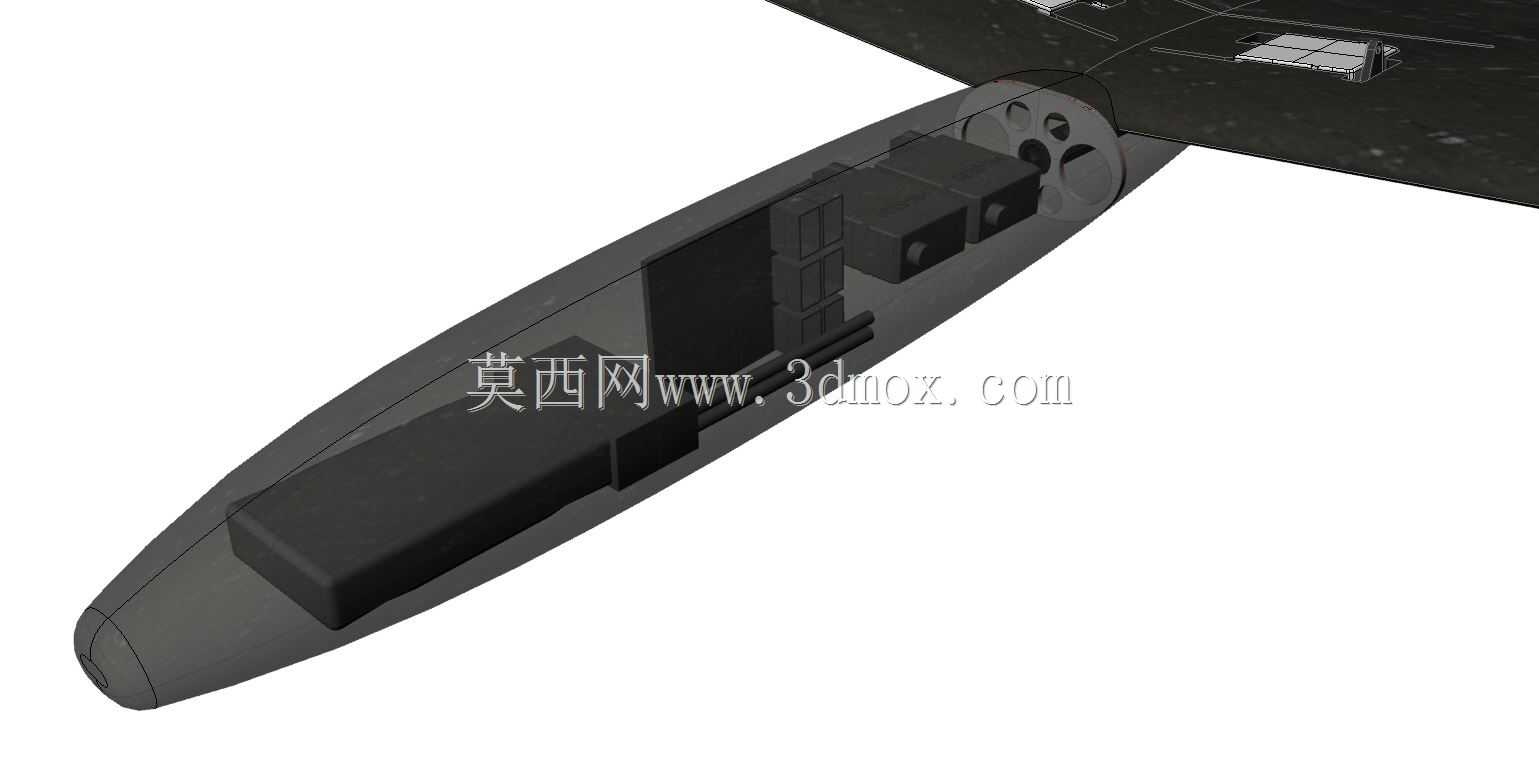

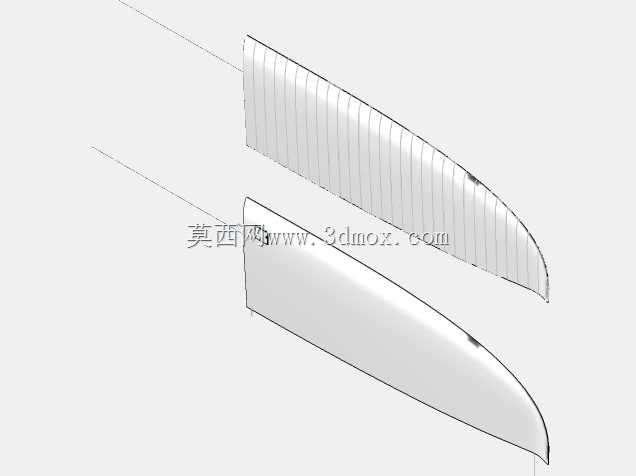

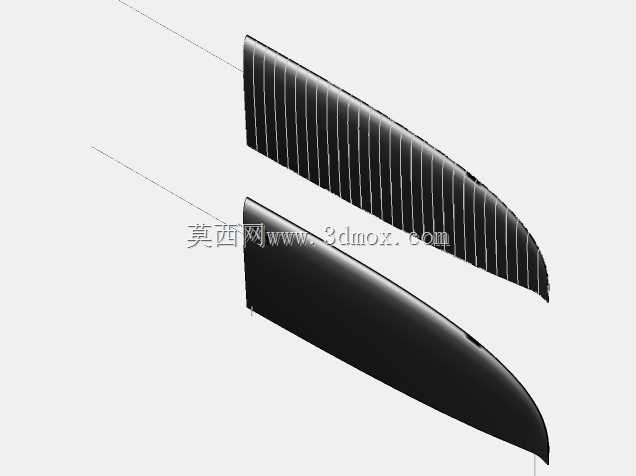

　　擦碰的结构受力需求，机翼与机身的连接位置做了快拆定位结构，方便日常收纳运输，同时保证装配后的机翼安装角精度，避免安装角度偏差带来的飞行性能下降。机身头部舱段预留了遥控接收机、微型舵机、电池的安装空间，舱内做了走线槽与设备安装定位台，四个舵机分别控制左右副翼、水平尾翼、垂直尾翼的偏转，对应实现横滚、俯仰、偏航三个轴向的姿态控制，满足特技飞行动作与气流中姿态修正的操控需求。尾翼组采用常规平尾加垂尾的布局，平尾与垂尾均采用薄翼型设计，在保证舵效的前提下降低飞行阻力，尾翼与撑杆的连接位置做了角度可调结构，可根据实际飞行场地的气流特性、整机配重情况微调尾翼安装角，适配不同的飞行操控习惯。整机结构设计充分考虑了手工制作的工艺可行性，机翼、机身、

　　尾翼的成型可通过CNC铣削模具完成碳纤维铺层热压成型，不需要复杂的大型生产设备，适合小批量定制生产以及航模爱好者自行制作装配，各部件的连接公差控制在合理区间，既保证装配精度，又降低了加工难度，避免过高的工艺门槛带来的制作障碍。在安装边界上，整机收纳状态下可拆分机翼、尾撑杆、尾翼几个独立模块，拆分后最长部件尺寸控制在常规便携背包可容纳的范围内，组装完成后整机翼展适配常规手掷发射的发力区间，不会因为翼展过大导致手掷时出现擦碰地面或者发力受阻的问题，整机重量控制在微动力航模的合理重量区间，既保证滑翔时的惯性留存能力，又不会因为重量过大导致手掷升空初速度不足、滑翔下沉率过高的问题。结构受力层面，机翼根部做了局部碳纤维加厚处理，

　　应对手掷发射瞬间机翼承受的巨大弯曲载荷，尾撑杆与机身、尾翼的连接位置做了金属衬套强化，避免多次拆装后出现连接孔磨损、结构松动的问题，舵面的铰链间隙控制在极小范围内，降低飞行过程中舵面颤振的风险，保障高速滑翔状态下的结构可靠性。
