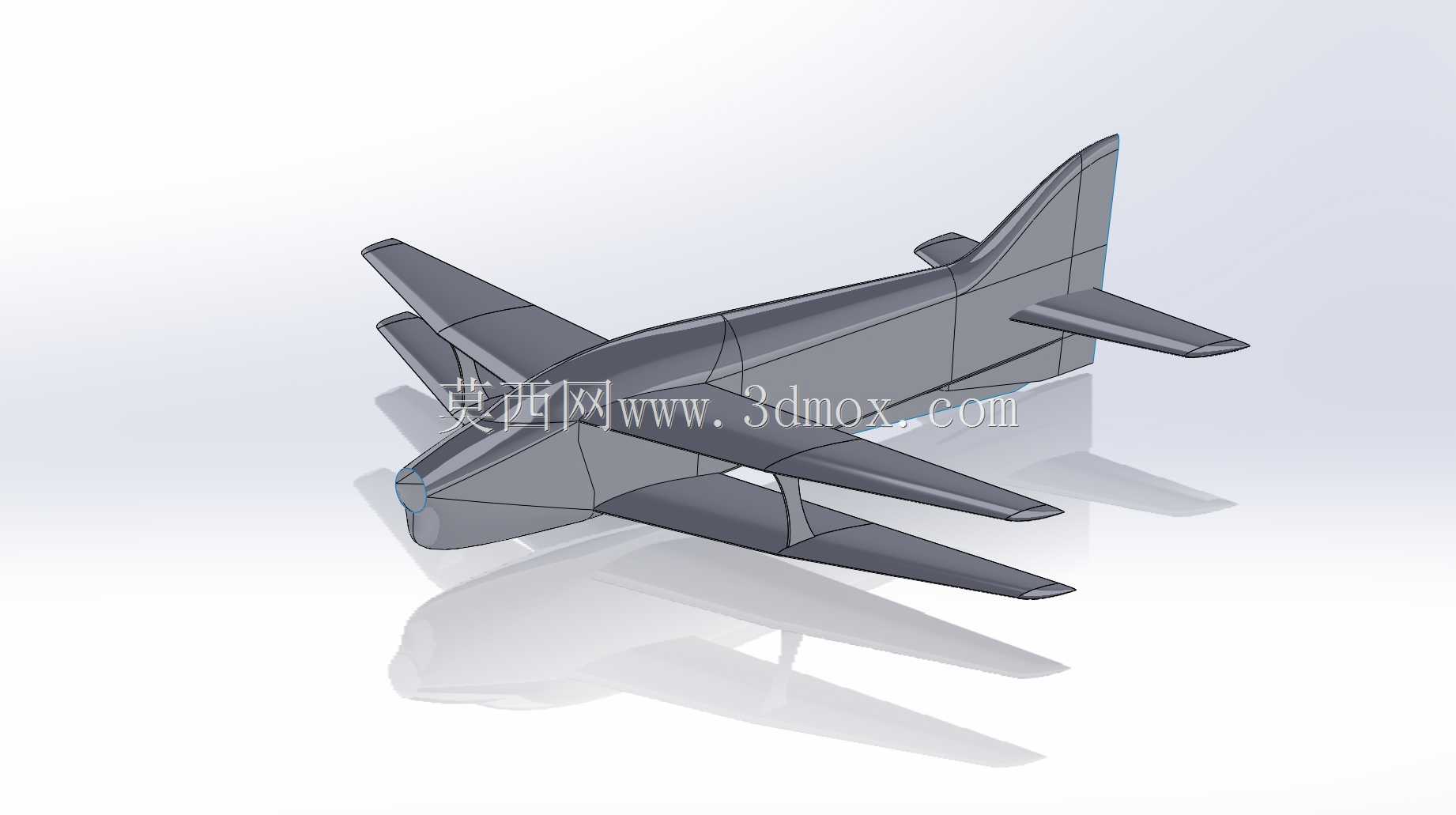

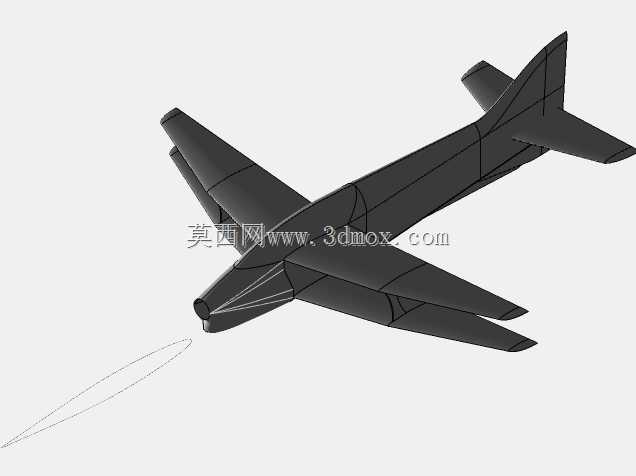

RC F3A双翼特技遥控航模结构设计

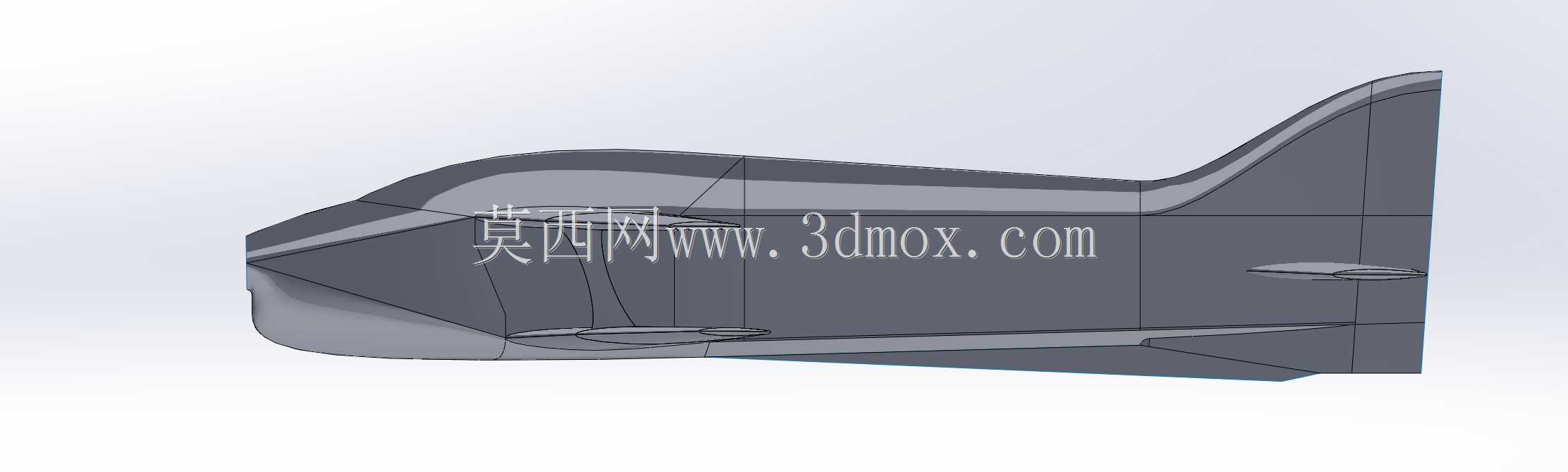

　　这款双翼布局的特技航模，核心定位是F3A级别遥控特技飞行场景，针对日常特技训练、业余航模赛事飞行需求设计，区别于单翼特技机的结构特性，双翼布局带来的低速升力冗余能让新手在练习特技动作时获得更高的容错空间，同时也能满足资深飞手完成复杂特技动作的结构强度要求。从结构设计逻辑来看，整机采用上下双翼加支撑翼柱的布局，上下机翼的翼型均做了对称翼型处理，保证正飞与倒飞状态下的升力特性一致，避免特技动作切换时出现升力突变导致的飞行姿态失控；翼柱与上下机翼的连接位置做了应力分散设计，将机翼根部的弯曲载荷通过翼柱传递到机身中段主承力框，避免大过载机动时机翼根部出现应力集中断裂的问题。机身整体采用流线型修形，从机头整流段到机尾尾椎段的截面渐变过渡，

　　既降低了平飞时的压差阻力，也为内部舵机、接收机、电池等机载设备预留了足够的安装空间，机头段的安装边界可适配常规规格的外转子无刷电机，电机安装座预留了不同孔距的安装位，可根据飞行重量需求选配不同拉力的动力单元；机身中段的设备舱做了分层设计，上层放置接收机与舵机走线，下层放置动力电池，可通过调整电池前后位置来调整整机重心，保证重心落在机翼平均气动弦长的30%位置，适配特技飞行的操控灵敏度要求。尾翼组采用常规平尾加垂尾的布局，平尾与垂尾的舵面偏转角度预留了足够的行程余量，可满足横滚、筋斗、倒飞、侧飞等全系列F3A特技动作的舵效要求，尾翼与机身的连接位置做了快拆结构设计，方便外场携带时拆解收纳，减少运输过程中的结构损坏概率。

　　起落架的安装位置设置在机身重心靠前位置，保证滑跑起降时的方向稳定性，主起落架的弹性形变行程做了适配设计，可吸收硬着陆时的冲击载荷，避免冲击力传递到机身主框导致结构变形。从实际使用场景来看，这款航模既可以作为航模爱好者入门特技飞行的训练机型，凭借双翼的低速稳定性降低炸机概率，也可以作为休闲飞行的日常机型，在较小的场地内完成起降与基础特技动作，整机的结构拆分逻辑也方便爱好者自行组装调试，各个部件的安装边界都做了通用化设计，替换常规规格的航模配件无需额外修模，降低日常维护的成本。
